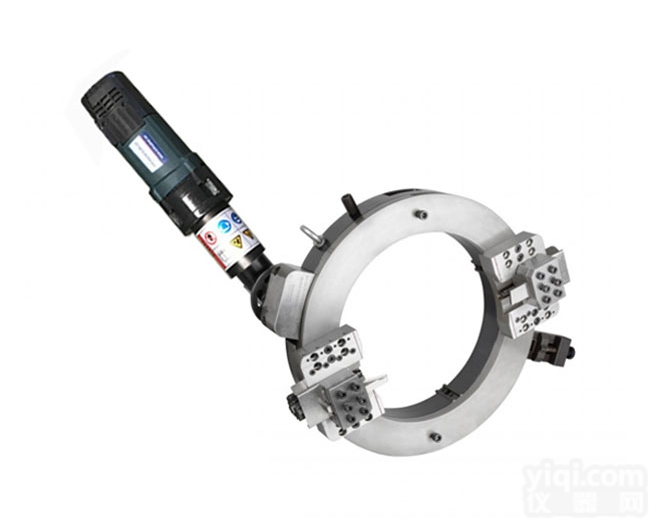

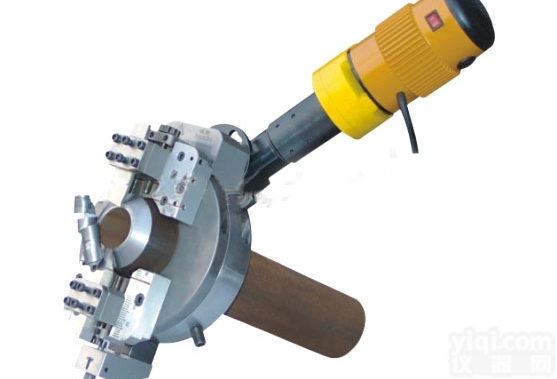

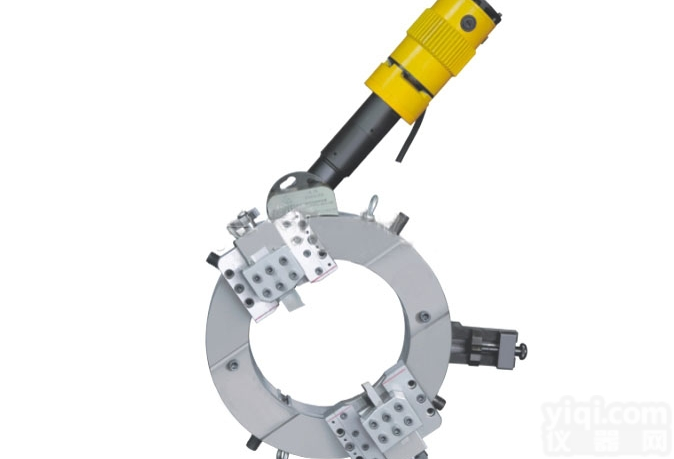

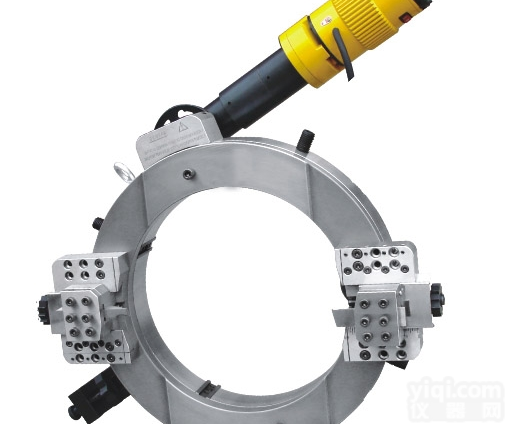

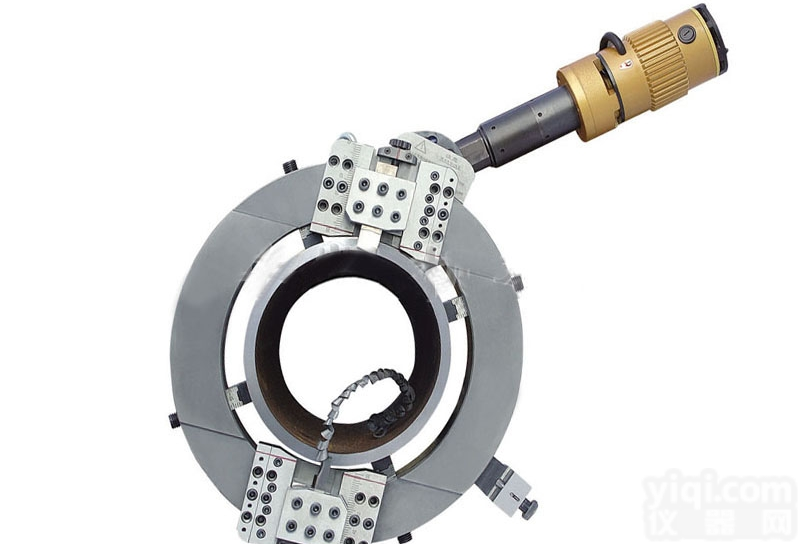

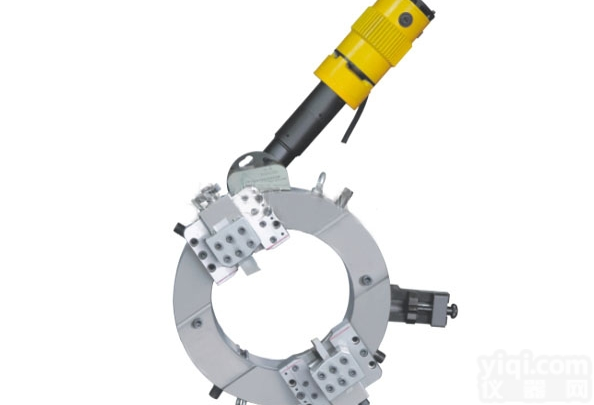

外卡式电动切割坡口机系列:产品介绍:PD系列主要用于现场管道加工，每套切管机配备强劲稳定的动力，在切割的过程中，将切割机固定在要切割的管道上，切割自动绕管子旋转数周便将管子切断，切削量大、效率高，切口刺、不变形，同时完成切割与坡口；通过定制不同的坡口刀，可完成不同角度的坡口切割；广泛应用于石油、石化、啤酒、饮料品、制药、冶金、水处理、造船、电力等行业中管道切割后直接；同时根据客户需要可定制非标规格，切割非标坡口。电机驱动特点:*电机壳体材料采用增强阻燃尼龙,内嵌入金属支架.保证了机体强度的同时,减轻整体质量.方便操作.* 电机的大通风结构设计,保证了电机良好的通风条件,可长时间工作不发热,同时保证了电机的低噪音.*电机采用了大功率,并附有无极调速功能,能更广泛适应多种工况.*电机具有高温保护功能,更好的保护电机不被损坏.*电机良好的绝缘性能,保证产品的安全性PD系列选型参数:型号加工范围(O.D.mm)切割坡口壁厚(mm)进刀量(mm/r)PD-89Φ25-89≤250.07PD-168Φ50-168≤250.07PD-219Φ60-219≤250.07PD-255Φ205-255≤250.07PD-377Φ227-377≤250.07PD-430Φ280-430≤250.07PD-508Φ258-508≤250.07PD-530Φ380-530≤250.07PD-610Φ460-610≤250.07PD-762Φ612-762≤250.07PD-914Φ7-914≤250.07PD-1066Φ914-1066≤250.07PD-1219Φ1066-1219≤250.07PD-2542Φ1219-2542≤250.07*加工直径大于1050mm的管道,建议采用液压或者伺服驱动
$n
n产品主要特点：专用数控相贯线切割机功能：1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件3、能在圆管端部切割斜截端面4、能在圆管上切割弯头，“虾米节”两端斜截断面5、能切割与环形主管相交的支管相贯线端头6、能切割变角度坡口面7、能在圆管上切割方孔、腰形孔8、能进行钢管截断产品用途说明：1、主要用于各种管道系统的相贯线和端部的热切割2、适用工件材料：低碳钢，铜镍管，不锈钢管等离子切割3、机使用环境：温度：－5-40 ℃； 湿度≤90%；电源：220V&plun;10% 50Hz产品基本配置：机械部分：1、切割机主机导轨长度： 6000mm（可3米/节加长）2、主机导轨有效切割长度：5000mm3、相贯线部件导轨长度： 6000mm（可3米/节加长）4、部件导轨有效切割长度：5000mm5、数控割炬： 1套6、自动点火： 1套7、气路管带装置： 1套8、纵向驱动方式： 齿轮齿条9、管路传动方式： 横向拖链10、火焰切割气体： 氧、乙炔（或氧、丙烷）11、等离子电源： 根据用户要求选配电控部分：12、数控系统： 北京斯达特／同时也可根据用户要求可选用/美国海宝EDGE操作系统13、驱动系统/电机： 国产或选配进口设备主要部件配置：部件名称数量控制系统1套卡盘支座1个可调节钢管支架2套机头组件1套机头上支座1套机头下支座1套主要精度要求：能满足被切割钢管符合国家标准，能达到工件长度尺寸定位精度为0.2mm/2000mm；母线定位精度为≤&plun;0.5mm；各类相贯线相配管接头装配间隙误差≤&plun;0.5 mm主要技术指标：切割范围： 1、 有效切割直径： 1000mm2、 Z小有效切割直径： 30mm本机型基本配置有效切割管子直径：Φ60mm-Φ350mm、可按照用户特殊要求定制管径切割指标： 3、数控火焰切割壁厚： 6－80mm4、数控等离子切割壁厚： 根据等离子电源决定机器性能： 5、割炬升降距离： 230mm6、整机运行速度： 0-3500mm/min7、设定速度误差： ≤&plun;5％运动轴数：1、运动轴： 切割机联动轴2、X轴： 管件旋转轴3、Y轴： 割炬沿管件轴向水平移动轴切割机钢管传动形式及切割方式：切割机钢管传动形式： 卡盘式结构工件旋转驱动：驱动系统： 精密齿轮箱、齿轮副传动转速： 0.1-25r/min复位精度： &plun;0.3mm割炬小车沿工件轴向移动：驱动系统： 国产精密齿轮箱割炬小车有效行程： 与L1相同复位精度： &plun;0.2mm安全装置：各运动部件在适当处均设安全防碰撞保护装置及限位开关在软件中设置极限自锁保护在控制箱设有紧急停车开关
$n
n产品特点XM- GD系列数控管道切割机（又称管道相贯线切割机或管道马鞍形切割机）是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于建筑、造船、电 力、石化、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称"虾米节"的弯头，此类加工传统采用制作 样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。鑫马数控制造的XM-GDXM-XG系列数控管道切割机能十分方便地切割此类工 件，并且操作工人不需编程，只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔以及坡口，不再需要人工打磨。XM-GD系列数控管道切割机采用圆柱坐标系数控，控制轴数根据工作需要有2至6轴等各种不同的机型。具有汉字界面、参数输入和人机对话功能，定角度坡口面切割功能，变角度坡口面切割功能，管道不园度和偏心补偿等功能。XM- XG系列数控管道切割机的数控界面以图形与数据结合，操作十分简单：操作人员只需将主管和支管的半径，相交角度，切割速度等参数输入电脑后按动"启动" 钮，就能进行自动点火、预热、切割等自动操作。软件中设计了合理的切割引入引出线，使切割面的质量得到保证，每次切割后的参数可保存为文件，供以后相同工 件使用。XM-XG系列数控管道切割机的切割方式可根据用户要求选择氧一乙炔切割，氧一液化气切割或等离子切割。Z小切割管径以及管子长度均可根据用户要求进行设计制造。
$n
n一、设备简介XM-XY3系列数控管子相贯线切割机是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称“虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而我厂制造的KR-XY系列数控管道切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔,不再需要人工打磨。XM-XY3数控管道切割机采用圆柱坐标系数控，控制轴数为3轴。具有中文界面、参数输入和人机对话功能，定角度坡口面切割功能，变角度坡口面切割功能，管道不园度和偏心补偿功能，切割速度变化自动控制功能等。XM-XY3系列数控管道切割机的数控控制界面以图形与数据结合，操作十分简单：操作人员只需将主管和支管的半径，相交角度，切割速度等参数输入电脑后按动“启动”按钮、就能进行自动切割操作。软件中设计了合理的切割引入引出线，使切割面的质量得到保证，每次切割后的参数可保存为文件，供以后相同工件使用。XM-XY3系列数控管道切割机的切割方式可根据用户要求选择等离子切割。Z小切割管径以及管子长度均可根据用户要求进行设计制造。该设备的工作流程：（1）、编程可直接于机器上或离线编辑器编程。采用菜单式选择输入切割参数，如外径，壁厚，坡口角度，偏离，补偿数据等。同时可通过其他专业软件作无逢连接如STCAD。（2）、管子下料操作员从网络上或机器上启动程序，管子用吊装工具放置在管座上。（3）、测量水平操作员根据管子外径偏差用管座手杆调节水平。（4）、管子锁定用可调节之三爪自动定心夹头锁定管子外径。（5）、开启切割将切割头移动到管端进行切割，设备会自动按程序自动定位进行下一部切割，至根据编程完成所有切割程序。
$n
n本机采用铝合金制造，具有结构紧凑；本机采用磁轮吸附在钢管上爬行切割；可在水平、垂直、仰面上切割；本机具有切割圆周特好，操作方便等优点；坡I、Y、V（45度）磁力管道切割机 【用途】磁力管道切割机适用于石油、化工、造船、发电机械建筑安装等厂矿企业的各种无缝钢管的切割与坡口切割. 【技术性能与特点】磁力管道切割机,具有两组四个磁性轮,通过传动机构自动环绕钢管进行切割,切割工艺可采用氧-乙炔火焰,或氧-丙烷火焰.它适用于直径108mm以上的各种规格的无缝钢管切割与坡口.由于磁性轮的吸附力,该切割机也可在平、立、横、仰各种空间位置上进行全位置多向切割,切割与坡口可一次完成,使用该切割机可提高功效,保证质量,减轻劳动强度.型号机身外形尺寸输入电压切割无缝钢管直径切割无缝钢管厚度切割钢板速度磁性吸附力机器总重量CG2-11350*310*180mmAC220V/50Hz>108mm6-50mm50-750mm/min>50kg20kg 【附CG2-11磁力管道切割机使用说明】 1.将切割机轻放在钢管上,以免将车轮碰撞变形,并且握住把手,方可进行切割工作;2.切割机在运转切割中,如果改变方向,必须先停车,拨动倒顺开关,再开车,不能在运转过程中,直接改变行走方向,以免损坏电气原件和机械零件;3.切割开始前,先调节好合适的氧气压力、乙炔压力,切割速度,切坡口角度.开始时调整氧-乙炔预热火焰移动割炬对准割口,待钢管加热到局化时,再打开切割氧阀门进行切割,切割完毕,关闭氧气及乙炔阀门,切断电源.磁力管道切割机 【用途】磁力管道切割机适用于石油、化工、造船、发电机械建筑安装等厂矿企业的各种无缝钢管的切割与坡口切割. 【技术性能与特点】磁力管道切割机,具有两组四个磁性轮,通过传动机构自动环绕钢管进行切割,切割工艺可采用氧-乙炔火焰,或氧-丙烷火焰.它适用于直径108mm以上的各种规格的无缝钢管切割与坡口.由于磁性轮的吸附力,该切割机也可在平、立、横、仰各种空间位置上进行全位置多向切割,切割与坡口可一次完成,使用该切割机可提高功效,保证质量,减轻劳动强度.
