济源不锈钢系列真空球阀真空快装球阀 304不锈钢KF系列真空球阀/真空快装球阀 KF-16的具体说明

不锈钢高真空球阀手动KF系列的详细信息型号：KF材质：不锈钢连接形式：法兰结构形式：3片式公称通径：25.4（mm）适用介质：各种高腐蚀化学介质压力环境：高压工作温度：真空标准：真空标注流动方向：双向驱动方式：手动零部件及配件：阀杆用途：密封类型(通道位置)：直动式作用对象：真空系统
$n

n■GUHigh Vacuum(Pressure)Ball Valve■GU high vacuum(pressure)ball valve is used to put through or cut off the medium flow in vacuum(pressure)pipeline in the areas of vacuum, dairy products, breweries, biological engineering, foodstuff, pharmaceuticals, drinks, coetics ａnd chemicals.■主要技术性能Main Technical Performance■■■　阀门漏率：Valve Leak Rate　≤1.3×10-4Pa.L/S.　适用温度：Applicable Temperature　-30～+150℃　-30～+150℃(PPL密封)　适用范围：Appy Range　连接型式　Loose Flange　使用压力范围(Pa)　活套法兰(GB6070、JB919)　0.6×106～1.3×10-4　法兰(GB6070、JB919)　1.6×106～1.3×10-4　快卸法兰(GB4982)　0.1×106～1.3×10-4　螺纹连接　Threaded Connection　1.6×106～1.3×10-4■主要零件材料Materials of Main Parts■■阀体、阀盖、阀杆：不锈钢密封件：四乙烯、橡胶、橡胶、PPL。Body, disc ａnd stem: stainless steel.Sealing element: PTFE, NBR, Viton, PPL.CONSTRUCTION FIGHTS (mm)■外形及连接尺寸(mm)(JB919)Overall ａnd Connection Dimensions(mm)■螺纹连接的外形及连接尺寸(图一)Model型号DNGHELGU-10(G)101/4"5210568GU-16(G)161/2"13072GU-20(G)203/4"6713082GU-25(G)251"8316590GU-32(G)321-1/4"89165112GU-40(G)401-1/2"100190120GU-50(G)502"125190145GU-63(G)632-1/2"150250185GU-80(G)803"161250210GU-100(G)1004"180280268■活套法兰连接(GB6070)(图二)Model型号DNDDoHELn-φcGU-10(F)10554052105844-φ6.6GU-16(F)166045130844-φ6.6GU-25(F)257055831651144-φ6.6GU-32(F)329070891651404-φ9GU-40(F)40100801001901604-φ9GU-50(F)50110901251901704-φ9GU-63(F)631301101502501954-φ9GU-80(F)801451251612502208-φ9GU-100(F)1001651451802802808-φ9■快卸法兰连接(GB4982)(图三)Model型号DND1DHELGU-10(KF)1012.2305210584GU-16(KF)1617.23013084GU-25(KF)2526.24083165114GU-32(KF)3234.25589165140GU-40(KF)4041.255100190160GU-50(KF)5052.275125190170
$n

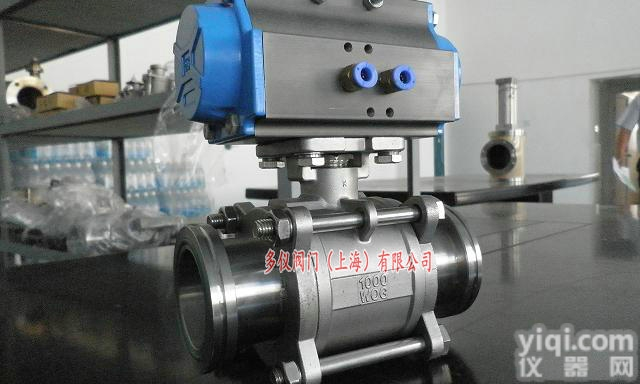

nGUQ气动高真空球阀产品名称：GUQ气动高真空球阀产品型号：GUQ产品报价：零售价（0.0000） 市场价（￥0.00） 会员价（0.0000） VIP价（0.0000）产品特点：GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门。
