吴忠激光电子经纬仪 DE2AL激光电子经纬仪的使用方法

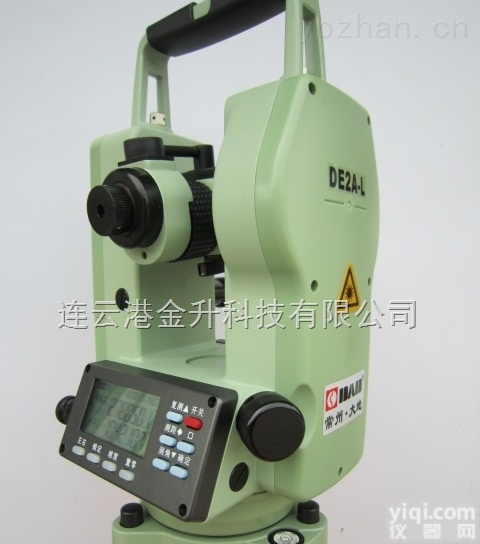

激光电子经纬仪DE2A-L 上下激光•编码测角系统，角度测量数字化、智能化，工作稳定可靠 • 双面液晶面板，显示清晰，操作方便 • 高度集成电路板，优质IC元器件，进口CCD传感器，保证质量 • 采用钢轴系，进口润滑油脂，金属外壳，使用寿命长 • 的倾斜传感器，自动校正倾斜误差 • 密封防水望远镜 • 同轴式锁紧螺旋和微调螺旋，方便测量 • 国际通用的功能模式，操作简便规范望远镜成像正像放大倍率30×物镜有效孔径47mm分辨率3.75″视场角1º30′Z短视距1m视距乘常数100镜筒长度162mm角度测量测角方式编码Z小读数1″，5″，10″测角单位360°，400gon，00mil竖直角0°天顶0°，水平0°水准器长水准器30″/2mm圆水准器8′/2mm补偿器系统液体电容式工作范围&plun;3′分辨率1″对中器激光，光学可选光学对中器成像正像放大倍数3X调焦范围0.3m～∞视场角5°数据传输接口RS-232C电池电源可充电镍氢电池电压直流6V连续工作时间BDC1800mAh约10小时环境温度使用环境温度-20℃～+45℃尺寸及重量外形尺寸180×166×355mmZX高232mm重量6.5kg
$n

nDQL-16ZJ型经纬激光罗盘仪具有测量方位角、水平角、垂直角、高差、距离等功能，还可进行激光定点、瞄准、指向等工作。主要适用于煤矿井下标定，掘进巷道的施工指向和测量，广泛应用于矿山开采、森林资源调查、农田水利、土地规划、地形规划、地形测绘等一般工程测量。望远镜：放大倍率—16倍 正像有效口径—22mm视距乘常数—100 视距加常数—0视场角—2°30＇ Z短视距—2.5m磁罗盘：磁针长度—67 mm 度盘格值—1°水平度盘：度盘格值—1° 游标格值—5＇竖直度盘：度盘格值—1° 游标格值—5＇ 量程—&plun;50°水准器：角值—30＇/2mm激光器：功率—＜5mW 波长—635nm 电压—3V（直流）电池型号—CR17335E 射程—50 m 两光轴距—32mm
$n

n光学经纬仪TDJ6ETDJ6、TDJ6E及TDJ6AE型经纬仪是我国大地测量仪器系列中的中等精度光学经纬仪，用方向观测法，其一测回水平方向测量标准偏差不超过6″，产品性能，参数符合J6级光学经纬仪GB／T 3161-2003国家标准规定。本仪器在国防建设，大地测量和工程测量中占有重要地位。主要用于比例尺地形图的测制，经纬仪导线测量及低等级的控制测量，也适用于城市建设、公路、桥梁、矿山、农田水利、森林等各个部门中。本仪器备有多种附件，用于扩大仪器使用范围，以满足各种测量之需要，附件装卸方便、使用可靠。型号TDJ6ETJD6测量范围0º- 360º一测回水平方向标准偏差6″一测回垂直角测量标准偏差10″望远镜成像正像倒像放大倍数30x28X物镜有效口径40mm视场角1°30′Z短视距2m视距乘常数100视距加常数0镜筒长172mm水准器长水准器30″/2mm圆水准器8′/2mm水平度盘分划直径94mm水平度盘分划值1°竖直度盘分划直径76mm竖直度盘分划值1°带尺分划值1′读数显微镜水平系统放大率68X垂直系统放大率65.4X竖盘指标自动补偿器工作范围&plun;2′安置误差&plun;1″光学对点器放大倍数3X视场角5º调焦范围0.5m～∝仪器规格仪器净重4.3kg仪器横轴ZX高207mm仪器体积286mm×136mm×130mm
$n

n主要技术参数：仪器型号FSJ2-BFSJ5-AFSJ5-B望远镜正像正像正像精度2"5"5"液晶显示LCD双面LCD双面LCD双面Z小读数0.5"/1"/5"1"/5"1"/5"补偿器竖角补偿无竖角补偿电源DC7.2VDC7.2VDC7.2V耗时8h8h8h主要特点：·中英文双面显示·简便菜单式操作·高稳定性机身·快捷仪器安平设置·特宽温精密稳定轴系·电子自动补偿·与测距仪组合成全站仪
$n

n产品应用：主要应用于大型船舶的制造；中小型水坝坝移测量；重型机器的窗身校正，机件变形测量；港口、桥梁工程；大型管道、管线的铺设；隧道、井巷工程；高层建筑、大型塔架；飞机机架安装；天顶方向的垂线测量；水准测量。应用：产品特点： ◆激光点可通过目镜观测 除可直接看见打到目标上的激光点外，激光指向和望远镜目视观察同时进行,通过望远镜目视观察,在视场中可看到清晰的激光束光斑。 ◆激光点亮度可调节 指向激光功率调节范围大，约0.03mw-1mw，可适应在不同环境中使用，根据使用环境光线的强弱，通过调节电位器并从望远镜目视观察,在视场中始终可看到清晰的激光束光斑。◆标准通讯接口 可方便连接外接手簿。 ◆一体化激光器 激光指向部分与望远镜融为一体的设计使仪器整体外型较和谐美观。 ◆可选配激光对点器常规配制光学对点器，可选配激光对点器。
