HRBFXZ 变频串联谐振交流耐压高压试验装置
- 型号：HRBFXZ
- 产地：湖北 武汉市
- 供应商：中国武汉市国电华瑞电业测试科技有限公司
- 供应商报价： 10000.00￥/台
- 标签：变频串联谐振交流耐压高压试验装置,变频串联谐振交流耐压高压试验装置价格,变频串联谐振交流耐压高压试验装置厂家
产品库
| HRBFXZ系列变频串联谐振交流耐压高压试验装置 | ||
| 对于任何一个电抗器（其电感为L）和电容器（其电容为C）组成的串联LC谐振电路而言，他都有一个固定的频率f=1/2π根号LC，当外加电源信号的频率等于这个频率时，该电路将发生谐振。谐振时，电感上及电容上获得的电压Z大，而大多数的被试品都可以等效成一个电容器。基于这一思想，在串联谐振电路前提供一个调节频率又可调节电压的变频变压电源，在电容两端并联一个分压器作测量及反馈之用，这样就可构成该套装置。 | ||
 | ||
| 产品技术指标： | ||
| 1、环境温度： -10℃～45℃ 2、工作湿度： ≤90% 3、海拔高度： ≤2000m 4、电源输入： 380V±10%三相或 220V±10%单相(10kW以下),50Hz 5、额定试验容量： 0～10000kVA 6、谐振电压： 0～1000kV 7、频率调节范围： 0.1～300Hz 8、系统测量精度： 0.5/1.0级 9、频率调节分辨率： 0.01Hz 10、不稳定度： ≤0.05% 11、输出波形： 正弦波 12、波形畸变率： ≤0.5% 13、噪声：≤60dB 14、电抗器Q值： 30～120 15、内部由嵌入式工控机纯程控控制，所以测量试验过程全自动化，也可实现手动测量试验，大液晶触摸屏汉字显示和通过USB--U盘存贮与打印功能，中文菜单显示人机对话操作功能，可选配微机（PC机）试验测控USB通信接口及全自动试验测控软件。 | ||

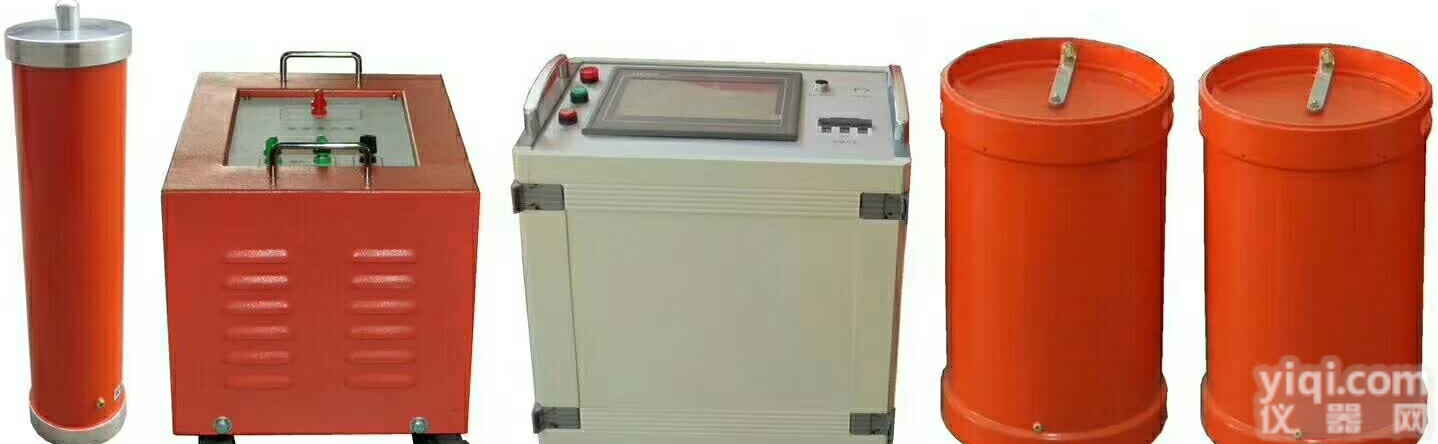

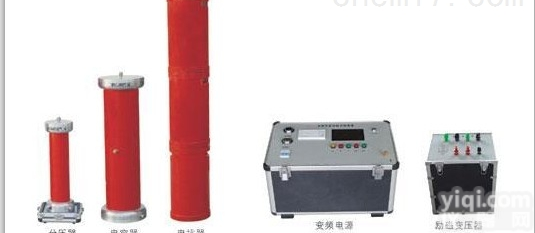

| 成套装置构成 | ||
| 1、变频调压电源：既可改变输出的频率、又可改变其输出的电压。 2、激励变压器： 起耦合信号及电压变换的作用，并按自身的变比来提升电压。 3、电抗器： 与被试品串联，构成LC回路。 4、分压器： 用来测量被试品上的电压，同时作为采样信号反馈给仪器。 5、补偿电容器： 用来调整被试品频率。 | ||
 | ||
| 产品的技术依据和引用执行的标准 | ||
| GB2900 《电工名词术语》 GB10229-88 《电抗器》 DL/T596-1996 《电力设备预防性试验规程》 GB/T16927.1-2-1997 《高电压试验技术》 ZBK41006-89 《试验变压器》 GB7328-87 《变压器和电抗器的声级测量》 IEC358（1990） 《耦合电容器和电容分压器》 IEC1000 《电磁兼容性》 GB4793-1984 电子测量仪器安全要求 GB/T2423.8-1995 电工电子产品基本环境试验规程 GB1094-1-GB1094.6-96 《外壳防护等级》 GB/T3859.1-1993 半导体变流器基本要求的规定 GB/T3859.2-1993 半导体变流器 应用导则 |
