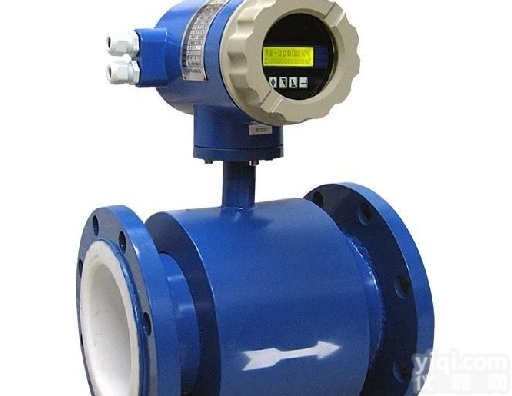

LTLDE系列乙酸流量计是一种电磁感应式流量仪表，是集信号检测及微电子智能化技术于一体的高新机电产品。它分为现场显示型(一体型)和远传显示型(分体式)两大类，它能测量导电液体介质，包括酸、硷、盐等强腐蚀性液体和纸浆、泥浆、废污水、纯净水流量计及固液两相悬浮液的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、造纸等行业及环保、市政管理、水利建设、河流疏通等领域。1、显示功能能显示累积流量、瞬时流量、流速、通讯地址和输出20mA对应的流量(可以任意设定)及流向指示。2、操作设置智能化仅用面板上四个键配合液晶屏提示，即可完成组态和控制，而且简单、快速、方便、安全。3、量程自动切换功能流量计在流体流量宽范围变化时，量程可自动切换，保证全量程范围内准确测量。4、自检故障，报警功能在工作状态下，当流量计测量管内是空管、励磁开路或短路时，会自动报警。红灯亮，同时显示报警内容。5、上、下限流量报警功能用户可根据需要自行设定流量的上限、下限值，当流量超过设定值时，会自动报警，红灯亮，同时显示报警内容，并能输出开关量信号供用户控制执行器。6、信号输出功能流量计可以输出4一20mA标准电流信号和0一1kHz脉冲信号，可与配套设备或微机等其它控制系统配合使用。7、通讯功能流量计备RS485通讯接口(9600波特，半双工)，可用双绞屏蔽电缆挂接流量计联网，也可通过本单位无源信号转换器用电话线直接与微机联。8、小信号切除功能用户可通过显示器面板设置下限电压和下限流量，从而切除千扰性小信号流量。9、断电保护功能流量计的运算结果和用户设定的参数在断电后不会消失，由E2PROM贮存，数据能长其保存。10、电隔离在所有输出电路之间，以及它们与输入电路之间均具有电隔离。11. 模块化设计信号处理采用模块化设计，便于现场维修更换，且无需重新标定。12. 抗干扰低频三值波励磁不受工频及现场条件各种杂波千扰影响，工作稳定靠。13. 低功耗低功能耗双电源供电设计:220VAC或24VDC输入，功耗≤15W.14.阻尼功能 可设定范围从0一9称(中间任意整数)。15、传感器结构牢靠传感器结构牢靠，无可动部件，且没有阻碍液体流动的节流件，不会堵塞，因此特别适合于带有悬浮物，固体颗粒、纤维等的泥浆、纸浆、矿浆、污水等介质测量。16. 结构多样化传感器电极结构多样化，可根据不同应用条件，选择可拆卸式，固定式和刮刀式电极。17. 材质多样化传感器外壳和法兰采用碳钢或不锈钢材质，电极与衬里多种材质可供选择，故具有耐腐蚀、耐磨损等特点，使用寿命长。18. 安装方便安装方便，可水平、垂直或倾斜任意角度安装，对上游直管段要求低。19. 仪表系数通用仪表系数不受流体及特性参数(密度、粘度)，工作状态(压力、温度)及电导率(不小于电导率)等的影响，可在典型介质(一般为水)下校准，而应用于其他介质时无须附加修正。20. 插入式乙酸流量计乙酸流量计能测量>200mm以上大管径导电液体介质的体积流量，其仪表体积小、重量轻，且可不断流装卸、清洗、检验与维修。内径mm1015202532405065Qmin（m3/h）0.02830.06360.120.1760.290.4520.71.19Qmax（m3/h）4.249.5416.9626.543.4267.85106.0179.0内径mm80100125150200250300350Qmin（m3/h）1.82.824.416.3611.317.625.434.6Qmax（m3/h）271.0424.0662.0954.01690265038105190内径mm400450500550600700800900Qmin（m3/h）45.257.277.685.5101.0138.0180.0229.0Qmax（m3/h）67808570106001280015200207002710034300内径mm10001100120014001600180020002200Qmin（m3/h）282.0342.0407.0554.1732.7916.01131.01368.4Qmax（m3/h42400513006100086121108566137404169635205258
$n
$n仪表的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装而造成的,，特别注意。 ·收集数据 ① 被测流体名称； ② 流量、Z小流量； ③ 工作压力； ④ 温度、d温度。 ·被测流体必须具备一定的导电性，导电率≥5uS/cm。 ·流量和Z小流量，必须符合下表中的数。(扩展流程范围0.1～15m/s)内径 mm6101520253240Z小流量 L/ h10.2028.3063.60120.0176.0290.0452.0流量 L/h15204240954016960265004342067850内径 mm506580100125150200Z小流量 m 3 /h0.7001.1901.8002.8204.4106.36011.30流量 m 3 /h106.0179.0271.0424.0662.0954.01690内径 mm250300350400450500550Z小流量 m 3 /h17.6025.4034.6045.2057.2070.6085.50流量 m 3 /h265038105190678085701060012800内径 mm600700800900100011001200Z小流量 m 3 /h101.0138.0180.0229.0282.0342.0407.0流量 m 3 /h15200207002710034300424005130061000 ·实际工作压力必须小于流量计的额定工作压力。 ·工作温度和工作温度必须符合流量计规定的温度要求。 ·确定是否有负压情况存在。
$n
$n电磁流量计配置：整机配置:智能型电磁流量计,宽屏显示，同时显示瞬时流量，累积流量，报警信息，三种输出方式可选择，（电流输出，脉冲输出，频率输出）带485通讯，带防爆，三个测量电极（带接地电极）整机“三包”期限：18个月。1.口径：DN10~2000一体式与分体式，插入式（带球阀、不带球阀）2.衬里材料：橡胶、四氟等（按照客户需要）3.电极选择：316L、钛电极、哈氏合金、钽电极等4.供电方式：电池供电、220VAC或24VDC外接电源5.输出方式：电流输出、脉冲输出、频率输出请提供：口径，介质，流量等参数，以便提供详细配置。一、概 述HER-LDE型智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。二、工作原理根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：E－感应电势；K－与磁场分布及轴向长度有关的系数；B－磁感应强度；V－导电液体平均流速；D－电极间距；（测量管内直径）传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。三、仪表特点■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好；■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低；■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；■在现场可根据用户实际需要在线修改量程；■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）■具有自检与自诊断功能；■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。（选配）；■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能例：选用一台就地显示型电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：LDE－50S－M1X100－30
$n
n1.型号：ZJJ-H1适用介质：汽油、柴油、煤油电压：220v/380V2.功率：功率750w流量：20~80L/分钟体积：长550mm*宽455mm*高700mm3.重量：75kg精确度：0.3%重复性：0.15%4.优点：性能优良、防爆电机、计量准确、质量稳定、配置齐全、安装简易
$n
n产品名称:RSJ-60流量计RSJ-60 流量计该产品是我们根据国外客户要求,吸收国内外先进经验的基础上自主开发,研制成功, 主体材料为铝合金, 结构为四活塞式,具有更能稳定,计量准确,使用寿命长等特点. 适用于汽油,柴油,煤油或者其混合燃油.技术参数1. 额定流量: 23 - 151升/分或者 6 -40 加仑/分2. 精确度: ±2%3. 单次计量范围: 0 -9999升或 0 - 999.9 加仑4. 总计量范围: 0 -99999999升或 0 -9999999.9 加仑5. 进口尺寸: 1", 1.5"6. 连接方式: 直/锥螺纹 或 法兰7. 介质: 柴油、汽油、煤油或者其混合燃油.8. 工作压力: 0.4 -0.6Mpa技术说明:流量: 80L/min准确度: ≤±0.2%重复误差: ≤ 0.1%工作压力:≤ 0.45Mpa工作温度: -40℃ ～ 55℃
