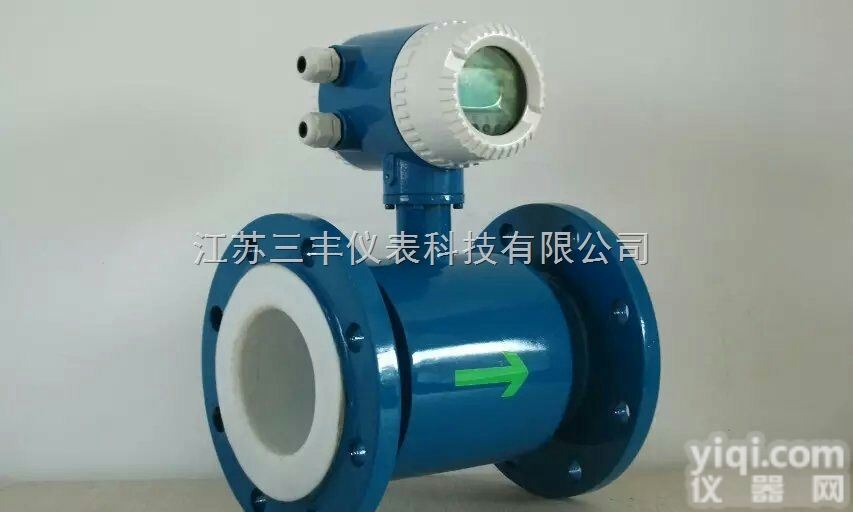

STE系列智能石灰浆流量计是我公司采用国内外进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速ZY处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模YZ比优于100db，对于外来干扰以及60Hz/50Hz干扰YZ能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。【产品特点】●无可动部件，无阻流部件，无压力损失。●真正的体积流量计，测量结果与流体压力，温度、密度、粘度等物理参数无关。●使用简便免维护，全中文操作菜单●所需直管道短，只需前5D后2D，安装所需空间小。●在现场可根据用户实际需要在线修改量程。●高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。●采用SMD器件和表面贴装SMT电路可靠性高。●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。●全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1●超低EMI开关电源，使用电源电压变化范围大，抗EMC好●内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间●具有RS485、RS232、Hart和Modbus等数字通讯信号输出。●具有自检功能【应用领域】由于电磁流量计有其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。【技术参数】产品名称：STE石灰浆流量计口径：DN15～DN1200mm至更大公称压力：0.6～4MPa工况温度：-20～+200℃精度：±0.5%，±1.0%量程比：1：150壳体衬里：橡胶；聚四氟乙烯；聚氨酯橡胶；供电方式：220VAC；24VDC输出信号：4～20mA；0～1000Hz脉冲；RS485/232防护等级：IP65；IP68（潜水型）防爆标志：mdllBT4表头显示：累积流量；瞬时流量；满量程百分比；故障自检连接方式：管道法兰式，法兰标准应符合GB9119-88。
$n
$n一、概述智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。二、特点·智能电磁流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响。·智能电磁流量计测量管无阻碍流动部件、无压损、直管段要求较低。·智能电磁流量计传感器可带接地电极，实现仪表良好接地。·智能电磁流量计传感器采用先进加工工艺，使仪表具有良好的抗负压能力。·转换器采用液晶背光式显示，可使反射阳光下或暗室内的读数变得容易。·通过红外线遥控设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。·智能电磁流量计转换器具有自诊断报警输出，空负载检测报警输出，流量上下限报警输出，两极流量值报警输出等功能。·智能电磁流量计不仅可用于一般的过程检测，还适用于矿浆、纸浆及糊状液的测量。三、详细参数仪表通经DN6-DN3000公称压力0.6～ 70MPa精度等级0.5级或1.0级安装方式法兰安装，可选法兰夹持环境温度-25℃～+60℃介质温度分体型： 氯丁橡胶衬里、聚氨酯衬里：-10℃～+8℃ PTFE衬里、PFA衬里、F46衬里：-10℃～+160℃ 一体型： -10℃～+80℃介质电导率＞5μs/cm可测流速0.1米/秒可测流速15米/秒量程比1:20，可按客户要求订制显示器标配信号输出脉冲/4-20mA（负载电阻0-750Ω）供电电源220VAC,允差15%或+24VDC，纹波≤5%通讯接口可选RS485/RS232通讯协议MODBUS、HART、Profibus等测量管体（衬里）材质氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料测量元件（电极）材质316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等防爆等级Exd[ia]qIICT5/ ExmbⅡT4结构形式一体型、分体型、沉浸型、防爆型防护等级IP65、IP68可选 （IP65：尘密、防喷水；IP68：尘密、可连续浸水，只限分体型）整机功耗＜15W
$n
$n一体式智能电磁流量计LDY型智能电磁流量计是多元引进美国DELI公司进技术研制开发的全智能型电磁流量计电子部分全部采用进口部件计算速度非常快、精度高、测量性能可靠，是替代进口流量计的理想选择。年出口量达上千台。型号DYLD类型电磁流量计测量范围0.7-10000(m3/h)精度等级0.5公称通径10-1800(mm)适用介质液体工作压力1.6(MPa)工作温度-20——180(℃)产品介绍：◆仪表分类一体式电磁流量计（适合观看记录数据方便的场合或远传数据到工控机不需要频繁观看的场合）分体式电磁流量计（适合观看记录数据不方便的场合环境对转换器影响较大的场合）卫生型电磁流量计（主要用于食品、医药行业。可由以上两种转换产品材质形成）插入式电磁流量计（主要适合大管径管道，可以方便运输、节约采购成本）电池供电电磁流量计（主要适合接电不方便或不需要远传信号的场合，电池可以连续使用3年以上）◆电极材料选择材料代号耐腐蚀性能不锈钢316LV用于工业用水、生活用水、污水等弱腐蚀性的介质及中性溶液和碳酸、醋酸等弱酸。钛Ti耐海水、各种氯化物和次氯酸盐及多各氢氧化物的腐蚀。哈氏合金CHc耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物。也耐氧化性的盐类或其他氧化剂的环境的腐蚀。对海水、碱溶液、氧化物溶液有良好的耐腐蚀性。哈氏合金BHb对硫酸、磷酸、氢氟酸等非氧化性酸、碱盐有良好的抗腐蚀性。钽Ta除了氢氟酸之外，几乎能耐一切化学介质的腐蚀。因其价格昂贵，仅用于盐酸及浓硫酸。碳化钨W具有优异的耐磨性能，专用于泥浆、纸浆等磨损型介质。◆衬里材料的选择衬里材料耐腐蚀性能工作温度适用范围氯丁橡胶(Ne)耐一般低浓度酸碱盐的腐蚀0~70℃用于工业用水、污水、低浓度酸碱盐溶液。按要求可达95℃。DN50~DN2000可选Ne衬里材料。聚全氟乙丙烯(FEP)耐热、耐腐蚀性好，机械强度高，抗磨损性能好，清理表面时不容易损坏内衬。-20~180℃-20~180℃除砂浆等强磨损性介质外的所有流体，可以被用于像饮用水场所的卫生要求，按要求可达180℃。DN6~DN400可选FEP衬里材料。聚四氟乙烯（PTFE）几乎可以抵抗所有化学介质的腐蚀，耐磨损性较差。-40~180℃不能用于负压管道及磨损性较强的流体。DN25~DN1000可选PTFE衬里材料。◆产品特点▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。 ▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。 ▲在现场可根据用户实际需要在线修改量程。 ▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。 ▲采用SMD器件和表面贴装（SMT电路可靠性高。 ▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。 ▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1 ▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好 ▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间 ▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。 ▲具有自检与自论功能 ▲可测量低流速、腐蚀性、高粘度的介质◆主要技术参数公称通经ND(mm):管道式四氟衬里10、15、20、25、32、40、50、65、80、100、125、150、200、300、350、400、450、500管道式橡胶衬里40、50、65、80、100、125、150、200、300、350、400、450、500、600、700、800、900、1000、1100、1200流动方向正、反、净流量; 量程比:150:1; 重复性误差:测量值的±0.1%精度等级管道式:0.5级,1.0级被测介质温度普通橡胶衬里:-20–+60℃;高温橡胶衬里:-20–+90℃聚四氟乙烯衬里:-20–+100℃;高温型四氟衬里:-20–+180℃流量测量范围流量测量范围对应流速范围是0.1-15m/s电导率范围被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在200-800 us/cm范围内,均可选用电磁流量计来测量其流量计.电流输出负载电阻:0-10mA时,0-1.5kΩ,4-20mA时,0-750kΩ,数字频率输出输出频率上限可在1-5000HZ内设定带光电隔离的晶体管集电极开路双向输出.外接电源≤35V导通时集电极电流为250mA供电电源85-265V,45-63HZ直管段长度管道式:上游≥5DN,下游≥2DN连接方式流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定.防爆标志MDIIBT4环境温度湿度25℃-+60℃;5%-95%.应用范围：多元电磁流量计被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。选型表规格代码说明规格代码说明电磁流量计类型B经济型电磁流量计 （国产部件）接地环0无接地环*E数字智能电磁流量计 （国产部件）1有接地环*C出口型电磁流量计2有接地电极公称通径6、10、15、20、25。。。。。。。2200操作压力11.0MPA组合S一体式*21．6MPA*L分体式*32.5MPAD插入式*44.0MPA及以上电 极 材 料MM02Ti不锈钢*操作温度1常温TTi钛2-30℃至+80℃*DTa钽3-50℃至+150℃H哈氏合金4订制型PPt铂本体材质1碳钢NNi镍2不锈钢304*信号输出1脉冲输出3不锈钢31624－20mA*法兰材质1碳钢*衬里X橡胶*2不锈钢F聚四氟乙烯*3订制P聚乙烯供电电源1220VAC*J聚氨脂橡胶224VDC显示0无就地显示防爆要求B订制（常规为本安CT4）*1就地显示*防护要求H订制（常规为IP65）*2远传显示*显示文字类别1中文*通讯0无通讯2英文*1RS-485*备注提供相应流量范围（量程）：m3/h*号标识为常规参数2RS-232*3Modbus4Hart*
$n
n产品特点1.全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：12.超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。3.采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。4.采用SMD器件和表面贴装（SMT）技术，电路可靠性高。5.管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。6. 在现场可根据用户实际需要在线修改量程。7.测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。8.高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。9.具有RS485、RS232、Hart和Modbus等数字通讯信号输出。10.具有自检与自论断功能。11.小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制12. 内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。技术参数1. 测量介质: 泥浆、纸浆、水泥浆2. 产品分类: 一体式泥浆流量计、分体式泥浆流量计、节能式泥浆流量计3. 测量误差: ±1.0% 或 ±0.5%4. 介质导电率: >5μs/cm 5. 可测流速范围: 0.1米/秒 — 15米/秒 6. 测量量测比: 1:150 （若有需要可以定制更宽量程比） 7. 供电电源: DC24V 或者 AC220V 8. 信号输出: 脉冲信号或者4-20mA电流信号 9. 通讯接口: 支持485通讯 10. 通讯协议: MODBUS、HART、Profibus等 10. 正常工作环境温度: -25℃ —— +60℃ 11. 可测介质温度: -20℃ —— +60℃12. 流动方向: 正向、法向、净流量 13. 额定工作压力: DN10 — DN150 ≤1.6Mpa （高压可定制） DN200 — DN350 ≤1.0Mpa （高压可定制） DN400 — DN1000 ≤0.6Mpa （高压可定制） DN1100 — DN2200 ≤0.25Mpa （高压可定制） 14. 连接方式: 法兰连接 15. 直管段要求: 前直管段≥5DN、后直管段≥2DN 16. 防爆等级: Exd[ia]qIICT5 17. 防护等级: IP65，可选IP68
$n
nJX-PF-G系列管道式电磁流量计适用于电导率大于5μs/cm导电液体的流量测量；公称通径范围为DN6至DN3000，是集智能化、小型轻量一体化，多功能、高精度、高可靠性为一体的流量仪表产品。产品特点： 1：改变传统的传感器外形结构，传感器外壳无挡圈设计，外形更为美观。 2：内衬加工技术的升级：橡胶内衬-采用模压工艺一次成型，表面光滑，无接缝，保证衬里与不锈钢管内壁及法兰间完全贴合。防腐内衬： F46+不锈钢钢网。 3：传感器安装4电极的结构无需加接地环（2为接地电极），保证在各种管道流量计安装都有良好的接地。主要技术参数：型号一体式型号：JX-PF-G分体式型号：JX-PF-C执行标准JB/T9248-1999公称通径6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000流速范围0－10m/s 自动设定精确度DN6～DN600示值的±0.3%(流速≥1m/s);±3mm/s(流速＜1m/s）DN700～DN3000示值的±0.5%(流速≥0.8m/s);±4mm/s(流速＜0.8m/s）液体电导率≥5us/cm公称压力4.0Mpa1.6Mpa1.0Mpa0.6MPaDN6-DN150DN150-DN600DN200-DN600DN700-DN3000环境温度传感器-25℃-+60℃转换器及一体型号-10℃-+60℃液体温度一体式70℃分体式聚四氟乙烯衬里(F4)<180℃聚四氯乙烯衬里(F46)<120℃氯丁橡胶衬里 (CR)<100℃聚氨酯衬里 (PU)<60℃聚乙烯衬里 (PO)<60℃输出信号4-20mA；1KHz(2KHz)；RS485电缆口尺寸M20 x 1.5 (配防水接头PG9)电源电压220VAC –15% - +10%；50HZ；24VDC ±10%功耗≤15W数字通讯RS485 RS232,HART信号电极和接地电极材料不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂金电极形式标准内插，外插法兰标准符合国标GB9119（或按用户要求定做）法兰材料不锈钢、碳钢接地环材料不锈钢、含钼不锈钢等进口保护法兰材料DN65-DN600不锈钢1Cr18Ni9TiDN700-DN1600碳钢外壳材料不锈钢、碳钢（大口径）防护等级DN15-DN3000分离型橡胶或聚氨酯衬里传感器IP67/IP68一体型IP65防爆标志ExdmIICT4间距(分离型)转换器距传感器一般不超过30m超过30m需特殊订货。
