兴城ZAZQ、ZAZX型电动三通合流、分流调节阀NBKVHF（H）气动三通分流(合流)调节阀

1、兴城ZAZQ、ZAZX型电动三通合流、分流调节阀JX208020NBKVHF（H）气动三通分流(合流)调节阀JX212546
【河北慧采科技开发有限公司】2017年工业品企业★★机械行业产品★★2015年高新技术企业★★消费者放心单位★★2017年知名企业荣誉★★拨打电话请告诉我产品订货号

2、兴城ZAZQ、ZAZX型电动三通合流、分流调节阀JX208020NBKVHF（H）气动三通分流(合流)调节阀JX212546图片

型号:JX208020ZAZQ、ZAZX型电动三通合流、分流调节阀	型号:JX212546NBKVHF（H）气动三通分流(合流)调节阀

3、兴城ZAZQ、ZAZX型电动三通合流、分流调节阀JX208020NBKVHF（H）气动三通分流(合流)调节阀JX212546内容

型号:JX208020ZAZQ、ZAZX型电动三通合流、分流调节阀

$n

$n

$n$n$n

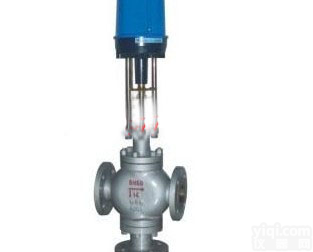

图片说明： $n ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。 本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。 $n ·流体对阀芯作用方向都处于流开状态，故工作稳定性好。 ·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。 ·伺服放大器采用深度动态负反馈，可提高调节精度。 ·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。 ·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。 ·节省自动化，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省。 ·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。 $n 阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti 阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊 填料：聚四氟乙烯 推杆、衬套：2Cr13 $n $n$n$n $n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n$n $n 公称通径 DN(mm) $n 25 $n 32 $n 40 $n 50 $n 65 $n 80 $n 100 $n 125 $n 150 $n 200 $n 额定流量系数 KV $n 合流 $n 8.5 $n 13 $n 21 $n 34 $n 53 $n 85 $n 135 $n 210 $n 340 $n 535 $n 分流 $n $n $n $n $n $n 85 $n 135 $n 210 $n 340 $n 535 $n 额定行程 (mm) $n 16 $n 25 $n 40 $n 60 $n $n 流量特性 $n 直线 抛物线 $n $n 工作温度 (℃) $n 普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250 $n 散热型：铸钢： -40～450、铸不锈钢：-60～450 $n $n 介质温度 (℃) $n 200以下(对合流阀而言) $n $n 固有可调比 R $n 30 $n $n 公称压力 PN(MPa) $n 1.0 1.6 4.0 6.4 $n $n 允许泄漏量 $n 硬密封：Ⅳ级 软密封：VI级 $n $n 作用方式 $n 电开、电关 $n $n 信号范围 (mA.DC) $n 0～10 4～20 $n $n 电源电压 $n 220V、50H Z 380V、50H Z 24V、AC/DC $n $n 环境温度 (℃) $n 伺服放大器： 5～45 执行机构：-10～55 $n $n 全行程时间 $n S $n 普通型 $n 12.5 $n 20 $n 32 $n 48 $n $n 电子型 $n 30 $n 30 $n 48 $n 60 $n $n 消耗功率 (W) $n 普通型 $n 28 $n 35 $n $n 电子型 $n 6 $n 15 $n 25 $n 40 $n $n$n$n$n $n$n$n$n ◆连接尺寸及标准 ·法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88，JB/T79-94 ·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面、阀体为凹面 ·结构长度：GB12221-89 ·夹套保温型夹套载热体接口：对焊ф18X4 * 阀体法兰及法兰端面距离可以按用户指定的标准制造。 如ANSI、JIS、JPI等标准 $n 订货须知 $n 1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 $n 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件

$n
栏目页面:http://www.runlian365.com/product/5251.html
气动调节阀
来源网址:http://www.runlian365.com/chanpin/xx-208020.html
ZAZQ、ZAZX型电动三通合流、分流调节阀
型号:JX212546NBKVHF（H）气动三通分流(合流)调节阀

$n

特点

气动薄膜三通调节阀（简称三通调节阀）、是气动单元组合仪表中的执行单元。它接受来自调节仪表的信号、直接改变被调介质（如液体、气体、蒸汽等）的流量，将二种流体混合成第三种流体或将一种流体分成二路流体，使被控工艺参数（如温度、压力、流量、液位等）保持在给定值。

该阀具有体型小、重量轻、动作稳定可靠，流量特性、拆装调校方便、能防火防爆等特点。因而它适用于石油工业热交换器的温度控制系统中，一台三通阀可替代二台单座或双座调节阀使用，亦可应用于化工、冶金、电力、轻纺、制药、造纸等各工业部门的自动化中，深受国内外用户欢迎。

三通调节阀是由气动薄膜执行机构与三通阀调节机构二部分组成。其结构
执行机构有正、反二种作用形式：当信号压力增加、推杆伸出膜室的为正作用。当信号压力增加、推杆退入膜室的为反作用。
阀芯结构是按流开状态设计的：阀芯处于阀座内部的为合流阀，有二个进口，一个出口（见图二a、b），适用于通径DN≥80㎜。但当通径DN＜80㎜时，由于不平衡力小，可用合流阀结构来替代分流阀。
三通调节阀，因阀内开启与关闭同时存在，故无气关、气开之分。
工作原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变了阀芯与阀座之间的流通面积，直到弹簧的反作用力与信叼压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数或改变介质流向之目的。

结构示意图

安装尺寸

性能参数

公称通径DN（㎜）		25	32	40	50	65	80	100	125	150	200
额定流量系数（Kv）	合流	8.5	13	21	34	53	85	135	210	340	535
