浏阳皮托管流量计S皮托管流量计CX-CMFM
- 产地：中国大陆
- 供应商：河北慧采科技有限公司
- 供应商报价：电议
- 标签：浏阳皮托管流量计S皮托管流量计CX-CMFM,行业仪器,建筑工程,供应浏阳皮托管流量计S皮托管流量计CX-CMFM,河北慧采科技有限公司
产品库
 |  |
| 型号:JX136620皮托管流量计S | 型号:JX136646皮托管流量计CX-CMFM |
皮托管简介：

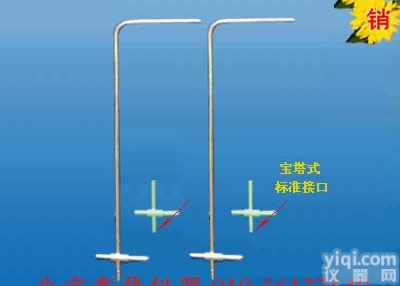

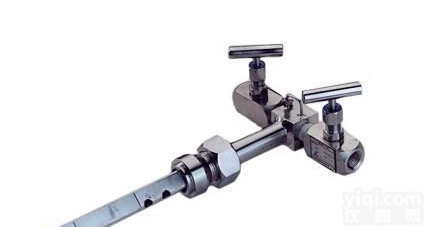

皮托管，又名“空速管”，“风速管”，“毕托管”，英文是Pitot tube。皮托管是测量气流总压和静压以确定气流速度的一种管状装置，由法国H.皮托发明而得名。严格地说，皮托管仅测量气流总压，又名总压管；同时测量总压、静压的才称风速管，但习惯上多把风速管称作皮托管。
皮托管的特点：
1、测量介质：与304不锈钢相兼容的气体或液体。
2、主要用途：测量管道内的全压、静压、动压(即压差)、还可计算流速及流量。
3、仪表连接：可连接各种压力仪表(如U型压力计,倾斜式微压计,斜管压差计,数字式微压计,补偿式微压计等)及压差变送器、二次仪表和进口各种压力仪表。
4、使用温度：≤600℃
5、执 行 标 准：国标JJG518-98
6、使用湿度：≤HR45%
7、测量流速范围：空气流速≤40m/s；水流速≤25m/s
8、皮托管标准系数：L型皮托管在0.99～1.01之间；S型皮托管在0.81～0.86之间。
CX-CMFM质量流量计
概 述
质量流量计是一种先进的高精度质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。
即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。
测量原理
质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。
当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其ZX线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
产品技术参数
技术指标参数表（表一）
指标名称 | 技术参数 |
质量流量测量准确度 | ±[0.2% + （零点稳定度/瞬时质量流量×）] |
质量流量测量重复性 | ±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×）] |
密度测量范围 | 0.2 g/cm3～3.5g/cm3 |
密度测量准确度 | ±0.002g/cm3 |
温度测量范围 | -60℃～+200℃ |
温度测量准确度 | ±1℃ |
电流输出 | 4mA～20mA |
频率输出 | 0Hz～10kHz |
批控继电器触点容量 | 24V/0.1A |
批控继电器触点形式 | 常开（用户订货时说明，可改为常闭） |
工作环境参数表（表二）
名 称 | 参 数 |
流体介质温度 | -40℃～+200℃ |
工作环境温度 | 0℃～+40℃ |
工作环境湿度 | ≤90% RH，非冷凝 |
大气压力 | 86kPa～106kPa |
变送器供电要求 | 本安型电源电压: AC(220±10%)V，（50±5%）Hz 复合型电源电压: (24±10%)V |
整机功率 | ＜ 15W |
产品的结构组成
根据管道公称直径，产品规格可分为：DN1、DN3、DN6、DN10、DN15、DN25、DN40、DN50、DN80、DN100（单位：mm）十种。
