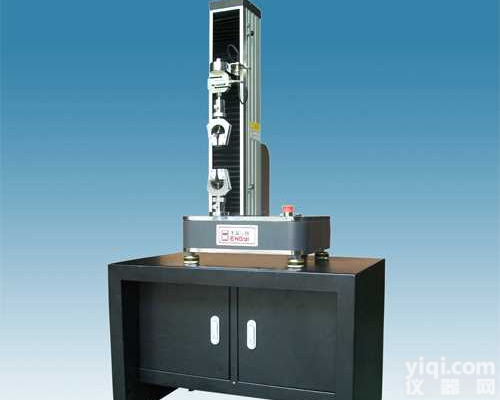

测量生物软组织力学性能的试验机

一、测量生物软组织力学性能的试验机使用范围及技术说明

1、实用范围 QX-W100 微机控制生物力学试验机为材料力学性能测量的试验设备，可进行非金属、动物内脏、仿生材料、高分子材料等的拉伸、剥离、压缩、剪切、顶破、戳穿、疲劳等项目的检测。

2、技术说明   微机控制生物力学试验机使用控制技术，通过松下伺服电机原装交流数字控制器控制伺服电机配合同步带使一副ABBA高精度滚珠丝杠移动试台，试台能以0.001mm/min—500mm/min速度运行。在测力源上使用美国铨力原装进口高精度拉压传感器，其精度达到0.02%，灵敏度高，整个系统可达到0.5级精度，有效测力范围为力值的0.2%到；速度精度为示值的±0.5%以内；位移精度为示值的±0.5%以内；变形测量精度为示值的±0.5%以内。

二、测量生物软组织力学性能的试验机主要技术参数：

1、规格型号：QX-W100

2、试验负荷：500N以内可任意换）；

3、测力精度等级：0.5级；

4、有效测力范围： 0.2%-

5、测力精度：示值的±0.5%以内；

6、试验力分辨率：试验力的±1/500000；

7、试验速度调节范围：0.001-500mm/min；

8、速度精度：示值的±0.5%以内；

9、变形测量范围：0.2%—FS；

10、变形精度：示值的±0.5%以内；

11、变形分辨力：变形的1/250000（全程分辨率不变）；

12、位移精度：示值的±0.5%以内；

13、位移分辨力：0.5µm；

14、安全装置：电子限位保护；

15、超载保护：超过负荷10%自动保护；

16、数据采集频率：200times/sec；

17、有效试验行程：800mm；

18、有效试验宽度：120mm；

19、电源电机：单相AC 220V±10%，200W；

20、主机重量：85kg。

三、测量生物软组织力学性能的试验机配置：

1、500N主机一台；

2、主机内含有：

（1）500N美国铨力高精度负荷传感器一只（精度FS±0.02%）；

（2）松下电机及伺服系统一套；

（3）ABBA高精度滚珠丝杠一副；

（4）QX2100控制及测量控制系统一套；

（5）台湾东园Pai减速机一台；

3、夹具配置：（如有需要夹具尺寸可根据客户要求设计）

1.生物材料拉伸夹具一套  2.生物材料压缩压具一套

四、中文版试验软件一套（测控系统可进行拉伸、压缩、剥离、剪切、撕裂、穿刺、顶破等试验，可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取试验力，断裂力，屈服力，抗拉强度，抗压强度，弹性模量，伸长率，定伸长应力，定应力伸长等参数）；

5、PC接口及数据连接线一套；

6、配惠普电脑一台；(实现微机控制)

7、用户自配打印机一台（实现数据报告打印）
