宜兴取样针型阀,高密封取样阀gmj14f,
- 产地：中国大陆
- 供应商：河北慧采科技有限公司
- 供应商报价：电议
- 标签：宜兴取样针型阀,高密封取样阀gmj14f,,行业仪器,建筑工程,供应宜兴取样针型阀,高密封取样阀gmj14f,,河北慧采科技有限公司
产品库
 | $n | $n | $n
| 型号:RL013228GMJ11F/H-25高密封取样阀 | $n型号:RL013235高密封取样阀 GMJ11F/H高密封取样阀 | $n型号:RL013236高密封取样阀 GMJ14F/H高密封取样阀 | $n
GMJ11F/H-25高密封取样阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。
产品结构特点：
1.阀门与管路连接采用焊接式结构。
2.密封面为硬质合金不易磨损、擦伤、密封性能好。寿命长。
3.阀杆底部的启闭处为半球体形阀瓣，阀杆及阀瓣表面为硬质合金层。
4.适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
5. 结构紧凑、启闭性好、高度小、维修方便。
6.流量阻力小，关闭更严密，润滑油不易流失，摩擦力小，阀门启闭轻松，动作灵敏。
7.具有抗气蚀作用，耐磨、耐蚀、耐冲刷，使用寿命长。
产品性能参数：
试验项目 | 压力值 |
公称压力 | 25 |
壳体试验 | 37.5 |
密封试验 | 27.5 |
气压试验 | 0.9 |
适用温度 | ≤250℃ |
适用介质 | 水、蒸汽、油品等 |
产品主要零件材料：
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
GMJ11F/H-250II | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 |
GMJ11F/H-250PII | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 |
产品主要尺寸：
规格 | M1 | M2 | Φ | L | L1 | H | Do |
DN6 | M20×1.5 | G1/2 | Φ10 | 70 | 153 | 110 | 60 |
GMJ11F/H-25高密封取样阀
材质：不锈钢、铸纲、锻钢、A105、316、304。
产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
针型阀的选用原则 ：
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀。
GMJ11F/H-25高密封取样阀设计制造：GB/T12224-1989,JB/T7747-1995,连接形式：螺纹连接,结构特征：软硬双密封；活动阀瓣,阀门检验和试验：GB/T13927-1992
GMJ11F/H-25高密封取样阀试验标准（单位Unit：MPa）试验项目TESTITEM | 压力值PRESSURE VALVE |
| 公称压力 Nominal Pressure | 25 |
| 壳体试验 Shell Test | 37.5 |
| 密封试验 Test | 27.5 |
| 气压试验 Air Pressure Test | 0.9 |
| 适用温度 Suitable Temperatue | ≤250℃ |
| 适用介质 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型号 TYPE | 阀体 BODY | 接头 TIE-IN | 阀杆 VALVE HANDLE | 螺帽 SCREW CAP | 填料 PACKING |
| GMJ11F/H-250II | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 Leslble graphite |
| GMJ11F/H-250PII | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 Leslble graphite |
规格 SPECIF ICATION | M1 | M2 | Φ | L | L1 | H | Do |
| DN6 | M20×1.5 | G1/2 | Φ10 | 70 | 153 | 110 | 60 |

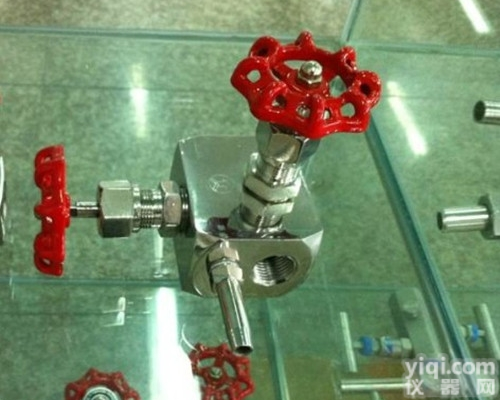

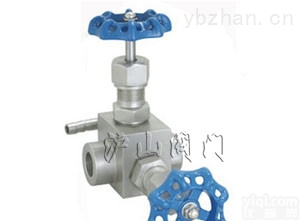

GMJ14F/H高密封取样阀特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 取样管 Sampling tube | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE |
4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel ａnd Graphite) |
6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
型号 ITEM NO. | 公称通径 DN | M1 | M2 | ø | L | L1 | H | D0 |
GMJ14F/H-1 | DN6 | M20X1.5 | G1/2 | ø10 | 70 | 153 | 110 | ø60 |
