SSR-XMBA-9000 智能双输入显示调节仪

SSR-XMBA-9000智能双输入显示调节仪技术指标：
1、双输入信号种类：相同电偶、相同电阻、相同电流电压、电阻和电流或电压。
 2、可分别设置主、副输入的显示量程、小数点位数及迁移量。
3、开关量控制任意分配给主输入与副输入，或主、副输入之间的运算值。
4、主、副输入可进行加减除等运算。
5. 5 个开关量输出，一个为输入部分的断线报警，4 个为位式控制或可编程双定时器，计数器或可编程智能声光报警。四个设定值可独立设置参数及滞后区间。
6、可外供 2 4 VD C ，带动 1 或 2 个二线制变送器。
7、可实现关联报警控制方式，可对主副输入进行关联控制。
8、 8 种报警控制方式选择。
9、有两个或三个模拟量输出。主、副输入可同时或分别模拟变送输出，也可主、副输入之间的运算值变送输出，模拟输出的零点与满度可在显示数值区间内任意设置。
10、可提供多主机，单主机，无主机方式的 R S 4 8 5 异步串行通讯方式。通讯数据校验遵照 C R C - 1 6 美国数据通讯标准，高可靠性循环，条码校验。
面板指示

显示方式	指 示 内 容

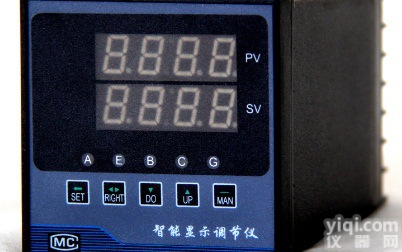

双屏显示	上屏显示主输入值，下屏显示副输入值。
三屏显示	上、中屏分别显示主、副输入值，下屏显示主和副输入相加或相减运算值。

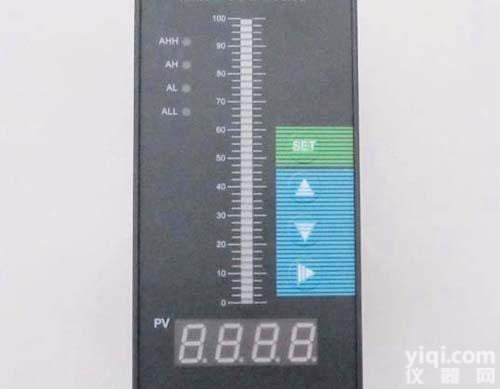

单屏双光柱	单屏显示主或副输入值(用▲键切换)
	双光柱分别显示主和副输入值的%。
双屏单光柱	上、下屏分别显示主、副输入值。
	单光柱显示主或副输入值的%(用▼键切换)
双屏双光柱	双屏分别显示主、副输入值
	双光柱分别显示主、副输入值的%

选型表

型号	代码	说      明
XMBA		智能双输入显示调节仪
设计序列	9	9000系列仪表
显示方式	1	单屏显示
	2	双屏显示
	3	单屏+单光柱
	4	单屏+双光柱
	5	双屏+单光柱
	6	双屏+双光柱
	7	三屏显示
	8	开方方式显示加小信号切除(订货请注明)
输入方式	1	主副输入同为热电偶(E、K、S、B、J、T、R、N)
	2	主副输入同为热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
	3	主副输入同为电流或电压(0～10mA、4～20mA、0～5V、1-5V、0～20mV、0～75mV、0～200mV)
	4	主输入为Pt100，副输入为电流或电压(订货请注明)
控制输出及调节方式(开关量输出)	0	无继电器输出
	1	一个继电器输出(任意分配给主输入或副输入或主副之间运算值)
	2	二个继电器输出(任意分配给主输入或副输入或主副之间运算值)
	3	三个继电器输出(任意分配给主输入或副输入或主副之间运算值)
	4	四个继电器输出(任意分配给主输入或副输入或主副之间运算值)
附加功能	0	无附加功能
	1	带有断偶、断阻、断线后状态输出
外形尺寸	H	横式160×80开孔152×76
	V	竖式80×160开孔76×152
	F	方式96×96开孔92×92
	Q	方式72×72开孔68×68
变送输出	A	主输入或副输入可独立变送输出
	B	(主输入±副输入)×(Lup-Ldo)
	C	(主输入±副输入)×(Lup-Ldo)+显示位移+PFS
	D	主输入与副输入的运算值输出
	E	主输入与副输入均独立变送输出
	F	特殊要求变送输出
供外24V 直流电源		缺省为无24V直流电源输出
	P	带24V直流电源输出(可做二线制变送器电源)
通讯接口		缺省为不带通讯接口
	T	带RS485或RS232通讯接口
供电电源		缺省为220V.AC
	K	开关电源85～260VAC
	W	开关电源18～36VDC或18～36VAC
