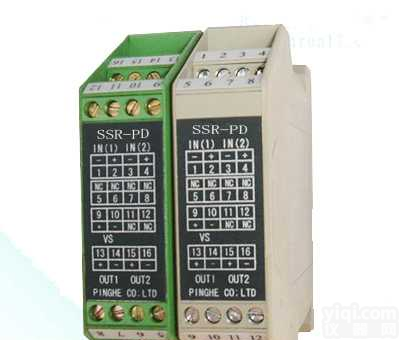

SSR-PD智能配电器概述：
SSR-PD智能配电器与单元组合仪表及DCS，PLS等系统配套使用，为压力变送器等需要现场供电的一次仪表提供电源回路，同线测量该一次仪表输出的电源信号，并经运算、干扰YZ等处理后，变送输出隔离的单路或双路电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石油、制造、电力、冶金等行业的自控工程之中。
技术指标：
系统传输准确度：±0.2%×F·S
温度漂移：≤0.005%F·S/℃
输入阻抗：电流：100Ω；电压：500KΩ
电流输出允许外接的负载阻抗：
4-20mA输出时0～500Ω；0-10mA输出时0～1KΩ
电磁兼容：符合IEC61000-4-4：1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求
输入/输出/电源/通讯/双路间绝缘强度：≥1500V.ac
储运环境温度：-40～+80℃
相对湿度：10-90％RH(40℃时)
供电电源：交流： AC 95～265V
直流：DC12V～32V(反接保护)
输入功率：1.4～2.7W(与型号有关)
通讯接口：RS232 或 RS485，MODBUS软件协议(选配)。
外形尺寸：宽×高×深：23×85×103mm
净重：140g±20g
选型表：
型 号
|
代 码
|
说 明
|
SSR-PD
| |
智能配电器
|
输入回路
|
S
|
单回路
|
B
|
双回路(仅4～20mA)
|
输入类型
|
1
|
1～5V
|
2
|
4～20mA
|
3
|
0～10mA
|
4
|
0～10V
|
一路输出
|
1
|
1～5V
|
2
|
4～20mA
|
3
|
0～10mA
|
4
|
0～10V
|
第二路输出
|
0
|
无第二输出
|
1
|
1～5V
|
2
|
4～20mA
|
3
|
0～10mA
|
4
|
0～10V
|
供电
|
A
|
交流220V
|
D
|
直流24V
|
