温岭触屏示波器,数字混合信号示波器,

产品信息
产品简介:MSO5000D系列16逻辑通道（分2组） 2模拟通道 外触发通道,1M存储,1GSa/s实时采样，高分辨率 7\"TFT真彩液晶屏（800*480 ），强大的触发功能特点概述：16通道逻辑分
产品简介:MSO5000D系列16逻辑通道（分2组） 2模拟通道 外触发通道,1M存储,1GSa/s实时采样，高分辨率 7"TFT真彩液晶屏（800*480 ），强大的触发功能特点概述：16通道逻辑分析仪+双通道示波器+外触发大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，波形显示清晰逼真1GSa/s的实时采样率带宽60MHz—200MHz，1M的存储深度强大的触发功能集成USB Host，支持U盘存储、USB接口系统升级超薄设计，体积轻巧，便于携带示波器功能带宽 60MHz~200MHz每通道存储深度可达1M个点实时采样率可达 1GSa/s强大的触发功能多达20多种自动测量功能逻辑仪功能16通道，分两组，可独立设置门限电平。实际采样率可达 500MSa/s;强大的触发功能：边沿触发，持续时间触发，脉宽触发，码型触发，队列触发，重复触发
1、温岭触屏示波器,数字混合信号示波器,
热门搜索:
混合信号数字示波器     MSO2024B混合信号示波器     DPO2014B泰克混合信号示波器     混合信号示波器     混合信号数字示波器     混合信号示波器

【河北慧采科技开发有限公司】国家标准合格产品★★行业引领品Pai★★质量品Pai双承诺单位★★诚信经营示范单位★★ZG质量AAA级企业★★拨打电话请告诉我产品订货号
2、温岭触屏示波器,数字混合信号示波器,多种型号图片
$n $n$n$n$n $n $n$n$n$n $n
型号:RL021575DPO2014B泰克混合信号示波器型号:RL021573混合信号示波器型号:RL025173混合信号数字示波器

【温岭触屏示波器,数字混合信号示波器,一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、温岭触屏示波器,数字混合信号示波器,多种型号内容

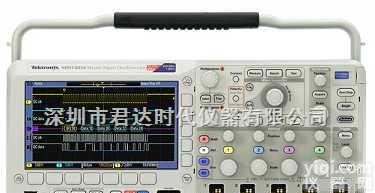

型号:RL021575DPO2014B泰克混合信号示波器

DPO2014B泰克混合信号示波器

多4条模拟通道和16条数字通道在一台仪器上分析模拟信号和数字信号，在系统级调试复杂的设计。
完整的整套触发功能超过125种触发组合，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发，迅速捕获异常信号。
Wave Inspector®旋钮简便地搜索、标记和浏览长记录长度，发现事件所有发生时点。
自动测量29种自动测量和FFT分析，简化被测器件分析。
并行总线触发和分析 (MSO系列)自动触发、解码和搜索，迅速调试并行总线。
串行触发和分析选项自动触发、解码和搜索，迅速调试常用串行总线 – I2C, SPI, CAN, LIN和RS-232/422/485/UART。
TekVPI®通用探头接口在示波器与探头之间实现智能通信，直接连接电流探头(包括ac/dc)、差分探头和单端有源探头。
五年保修与竞争对手的示波器相比，节约更换成本和维护费用!
主要性能指标200, 100, 70 MHz 带宽型号2 条模拟通道和4 条模拟通道型号16 条数字通道(MSO 系列)所有通道上1 GS/s 的采样率所有通道上1 M 点的记录长度5,000 wfm/s 的波形捕获速率成套高级触发简便易用功能Wave Inspector®旋钮，轻松浏览和自动搜索波形数据FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件29 种自动测量和FFT 分析，简化波形分析TekVPI®探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位7 英寸(180 mm) TFT-LCD 宽屏彩色显示器体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎司(3.6 公斤)五年保修连接能力前面板上提供了USB 2.0 主控端口，迅速简便地存储数据后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge®的打印机选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上选配串行触发和分析功能I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行触发、解码和搜索选项混合信号设计和分析(MSO 系列)自动触发、解码和搜索并行总线多通道建立时间和保持时间触发

垂直系统

特点

MSO2002B

DPO2002B

MSO2004B

DPO2004B

MSO2012B

DPO2012B

MSO2014B

DPO2014B

MSO2022B

DPO2022B

MSO2024B

DPO2024B



输入通道数量242424



模拟带宽 (-3dB)*170 MHz70 MHz100MHz100MHz200 MHz200MHz



计算的上升时间5 ns5 ns3.5ns3.5ns2.1 ns2.1ns



硬件带宽极限20MHz



输入耦合AC, DC, GND



输入阻抗1MΩ ±2%, 11.5pF ±2pF



输入灵敏度范围2mV/div to 5V/div



垂直分辨率8 位



输入电压, 1MΩ300VRMS峰值 ≤ ±450V



DC 增益精度(偏置设为0 V)

对10 mV/div - 5 V/div 为± 3%

对2 mV/div -5 V/div 为± 4%







通道到通道隔离度

(任何两条垂直标度相等的通道)

在≤ 70 MHz 时≥ 100:1在≤ 100 MHz 时≥ 100:1在≤ 200 MHz 时100:1



*1带宽为20 MHz @ 2mV/div，所有型号。

偏置范围

范围1MΩ
2mV/div - 200mV/div±1V
>200mV/div - 5V/div±25V

垂直系统数字通道

特点所有MSO2000B 型号
输入通道数量16 条数字通道(D15 到D0)
门限每组8 条通道单独设置门限
门限选择TTL, CMOS, ECL, PECL, 用户自定义
用户自定义门限范围±20V
输入电压±40V
门限精度±(100mV +3% 的门限设置)
输入动态范围80Vpk-pk(取决于门限设置)
电压摆幅500mVpk-pk
输入阻抗101kΩ
探头负荷8pF
垂直分辨率1 位

水平系统 - 模拟通道

特点

MSO2002B/2004B

/2012B/2014B

DPO2002B/2004B

/2012B/2014B

MSO2022B/2024B

DPO2022B/2024B



采样率 (所有通道)1GS/s





记录长度

(所有通道)

1 M 点







在采样率 时捕获的 时长(

(所有通道)

1ms





时基范围(s/div)4ns - 100s2ns - 100s



时基延迟时间范围-10格到5000s



通道到通道 偏移校正范围±100ns



时基精度±25 ppm

水平系统 - 数字通道

特点所有MSO2000B 型号
采样率 (使用D7-D0 任意通道)1GS/s (1ns 分辨率)
采样率(使用D15-D8 任意通道)500MS/s (2ns 分辨率)
记录长度(所有通道)1M 点
小可检测脉宽5ns
通道到通道偏移2ns 典型值

触发系统

特点说明
主要触发模式自动触发, 正常触发和单次触发
触发耦合DC, HF YZ(衰减>85 kHz), LF YZ(衰减 <65 kHz), 噪声YZ(降低灵敏度)
触发释抑范围20ns -8s
触发信号频率计数器为识别触发信号频率提供了精度更高的手段。触发信号频率计数器的分辨率是6 位。

触发灵敏度

特点说明
内部DC 耦合

DC - 50 MHz 时0.4 div

>50 MHz-100 MHz 时0.6 div

>100 MHz- 200 MHz 时0.8 div

外部(辅助输入)DC - 10 MHz 时200 mV，1x 衰减

触发电平范围

特点说明
任意通道从屏幕ZX± 4.92 格
外部(辅助输入)

±6.25V, 1X 衰减

±12.5V, 10X 衰减

触发模式

模式说明
边沿任何通道或前面板辅助输入上的正或负斜率。耦合包括DC, AC, 高频YZ, 低频YZ和噪声YZ
脉宽在>、<、= 或≠特定时间周期的正脉冲或负脉宽上触发
矮脉冲当一个脉冲跨过一个门限但在再次跨过个门限前未能跨过第二个门限时触发
逻辑在通道的任何逻辑码型变成假时或在指定时间内保持为真时触发采集。可以使用任何输入作为时钟，寻找
时钟边沿上的码型。四条输入通道指定的码型(AND, OR, NAND, NOR)定义为高、低或无所谓
建立时间/ 保持时间当任意两条输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发
上升/ 下降时间在脉冲边沿速率快于或慢于指定值时触发采集。斜率可以是正、负或任意
视频NTSC, PAL 和SECAM 视频信号所有行、奇数、偶数或所有场上触发
I2C (选配)在高达3.4 Mb/s 的I2C 总线上的开始, 重复开始, 停止, ACK 丢失, 地址(7 位或10 位), 数据或地址和数据
上触发采集
SPI (选配)在高达10.0 Mb/s 的SPI 总线(仅适用于4 通道型号)上的SS, MOSI, MISO 或MOSI 和MISO 上触发采集。
CAN (选配)在高达1 Mb/s 的CAN 信号上的帧开始、帧类型(数据, 远程, 错误, 过载), 识别符(标准或扩展), 数据, 标识
符和数据, 帧尾或ACK丢失时触发采集。可以进一步指定数据，在≤, <, =, >, ≥ 或 ≠ 特定数据值时触发
采集。用户可以调节的样点在默认状态下设为50%
RS-232/422/485/UART (选配)触发Tx 开始位、Rx 开始位、Tx 包尾、Rx 包尾、Tx 数据、Rx 数据、Tx 奇偶性错误和Rx 奇偶性错误
LIN (选配)触发同步、标识符、数据、标识和数据、唤醒帧、睡眠帧、误码(如同步错误、奇偶性错误或校验和错误)
并行(仅在MSO型号上提供)触发并行总线数据值

采集模式

模式说明
采样采集采样值
峰值检测在所有扫描速度下捕获窄3.5 ns 的毛刺
平均平均中可以包括2 - 512 个波形
滚动模式在小于等于40 ms/div 的扫描速度时，在屏幕 中从右到左滚动波形

波形测量

测量说明
光标波形和屏幕
自动测量29 种, 其中一次可以在屏幕上显示多4 种测 量功能。测量包括周期, 频率, 延迟, 上升时间, 下降时间, 正占空比, 负占空比, 正脉宽, 负脉宽, 突发宽度, 相位, 正过冲, 负过冲, 峰峰值, 幅度, 高值m 低值, 值, 小值, 平均值, 周期平 均值, RMS, 周期RMS, 面积和周期面积
选通使用屏幕或波形光标隔离要测量的采集内部发 生的特定情况。在默认状态下测量使用整个记录

波形数学运算

特点说明
代数运算波形加法, 减法和乘法
FFT频谱幅度。把FFT 垂直标度设为线性RMS 或 dBV RMS，把FFT 窗口设为矩形, Hamming, Hanning 或Blackman-Harris

软件

产品说明
OpenChoice®Desktop在Windows PC和DPO2000B系列之间快速简便地通信。传送和保存设置、波形、测量和屏 幕图。自带Word和Excel工具条自动把数据和 屏幕图从示波器传送或采集到Word 和Excel 中，迅速编制报告，或进一步进行分析。
IVI Driver为常用应用提供标准仪器编程接口，如LabVIEW、LabWindows/CVI、Microsoft .NET
和MATLAB。
eScope通过标准网络浏览器，使用网络连接控制MSO/DPO2000B。只需输入示波器的IP 地址 或网络名称，浏览器中将显示一张网页。

显示器特点

特点说明
显示器类型英寸(180 毫米)液晶TFT 彩色显示器
显示器分辨率480 水平 x 234 垂直像素(WQVGA)
波形显示样式矢量, 点(在视频触发模式下), 可变余辉, 无限余辉
格线全部, 网格, 标线, 框
格式YT 和 XY.
波形捕获速率 5,000wfm/s.

输入/ 输出端口

端口说明
USB 2.0 高速主控端口支持USB 海量存储设备和打印机。前面板上提供了一个端口
USB 2.0 高速设备端口后面板连接器可以使用USBTMC 或GPIB及TEK-USB-488控制示波器，或直接打印 到兼容PictBridge® 打印机上
LAN 端口RJ-45 连接器, 支持10/100Base-T(要求 DPO2CONN)
视频输出端口DB-15母头连接器, 在外部监视器或投影仪 上连接显示示波器画面(要求DPO2CONN)
辅助输入前面板BNC连接器。输入阻抗1兆欧±2%。
输入300 VRMS，峰值≤± 450 V
探头补偿器输出

前面板针脚

幅度: 5V

频率: 1kHz

Kensington Style 锁后面板安全槽连接到标准Kensington 锁上

电源

特点说明
电源电压100 -240V ±10%
电源频率

45 - 65Hz (90 - 264V)

360 - 440Hz (100 -132V)

功耗80W 值
选配 TekVPI®外部电源(119-7465-xx)

输出电压: 12V

输出电流:

功耗: 50W

物理特点

外观尺寸毫米英寸
高1807.1
宽37714.9
厚1345.3
重量公斤磅
净重3.67.9
毛重6.213.7
机架安装配置4U
冷却间隙仪器左侧和仪器后面要求2 英寸(50mm)

环境特点

特点说明
温度
工作温度0oC 到 +50oC
非工作温度-40oC 到 +71oC
湿度
工作湿度

高:30℃ - 50℃, 5% - 60% 相对湿度

低:0℃ - 30℃, 5% - 95% 相对湿度

非工作湿度

高：30℃- 55℃, 5% - 60% 相对湿度

低：0℃ - 30℃, 5% - 95% 相对湿度

高度
工作高度3,000米(9,843 英尺)
非工作高度12,000米(39,370 英尺)
随机振动
工作随机振动0.31 GRMS, 5 - 500 Hz, 每个轴10 分钟, 3 个轴, 总共30 分钟
非工作随机振动2.46 GRMS,5 - 500 Hz, 每个轴10 分钟, 3 个轴, 总共30 分钟
法规标准
电磁兼容能力EC Council Directive 2004/108/EC
安全

UL61010-1:2004;

CAN/CSA C22.2 No. 61010.1-04;

EN61010-1:2001;

满足低压产品安全指令2004/108/EC


栏目页面:http://www.runlian365.com/chanpin/3296.html
混合信号示波器
来源网址:http://www.runlian365.com/chanpin/did-21575-pid-3296.html
DPO2014B泰克混合信号示波器
型号:RL021573混合信号示波器

混合信号示波器系列多功能混合信号设计调试工具

MSO/DPO2000系列混合信号示波器拥有高达200 MHz的带宽和1 GS/s的采样率，以入门级价格提供了高级调试功能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号、数字信号和串行信号。再加上自动串行和 并行总线分析、FilterVu低通滤波器和创新的Wave Inspector控制功能，MSO/DPO2000系列为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。

主要性能指标200, 100 MHz 带宽型号2 条模拟通道和4 条模拟通道型号16 条数字通道(MSO 系列)所有通道上1 GS/s 的采样率所有通道上1 M 点的记录长度5,000 wfm/s 的波形捕获速率成套高级触发简便易用功能Wave Inspector控制功能，轻松导航和自动搜索波形数据FilterVuTM可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件29 种自动测量和FFT 分析，简化波形分析TekVPI探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位7 英寸(180 mm) TFT-LCD 宽屏彩色显示器体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎司(3.6 公斤)连接能力前面板上提供了USB 2.0 主机端口，迅速简便地存储数据后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge的打印机选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上选配串行触发和分析功能I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行触发、解码和搜索选项混合信号设计和分析(MSO 系列)自动触发、解码和搜索并行总线多通道建立时间和保持时间触发




栏目页面:http://www.runlian365.com/chanpin/3296.html
混合信号示波器
来源网址:http://www.runlian365.com/chanpin/did-21573-pid-3296.html
混合信号示波器
型号:RL025173混合信号数字示波器

MSO5000D系列16逻辑通道（分2组） 2模拟通道 外触发通道,1M存储,1GSa/s实时采样，高分辨率 7"TFT真彩液晶屏（800*480 ），强大的触发功能

特点概述：

  • 16通道逻辑分析仪+双通道示波器+外触发
  • 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，波形显示清晰逼真
  • 1GSa/s的实时采样率
  • 带宽60MHz—200MHz，1M的存储深度
  • 强大的触发功能
  • 集成USB Host，支持U盘存储、USB接口系统升级
  • 超薄设计，体积轻巧，便于携带
      示波器功能
      • 带宽 60MHz~200MHz
      • 每通道存储深度可达1M个点
      • 实时采样率可达 1GSa/s
      • 强大的触发功能
      • 多达20多种自动测量功能
          逻辑仪功能
          • 16通道，分两组，可独立设置门限电平。
          • 实际采样率可达 500MSa/s;
          • 强大的触发功能：边沿触发，持续时间触发，脉宽触发，码型触发，队列触发，重复触发




栏目页面:http://www.runlian365.com/chanpin/3296.html
混合信号示波器
来源网址:http://www.runlian365.com/chanpin/did-25173-pid-3296.html
混合信号数字示波器
