DZ101-250/3340(100-250A)

 联系电话：

 联系人 王行：18867737990

  QQ：835495590

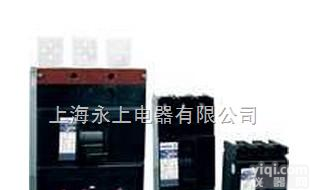

DZ101-250/3340(100-250A)塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz/60Hz，额定工作电压690V及以下，（CM1-63为400V），额定电流至800A的电路中作不频繁转换及电动机保护（CM1-800无电动机保护型）之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。断路器按照其额定极限短路分断能力（Icu）的高低、分为C型（基本型）、L型（标准型）、M型（较高分断型）、H型（高分断型）四类。该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点，并通过了核工业条件（1E级）试验和船舶条件的试验，成为国产产品中WY能用于核工业基地的产品，更是陆地及船舶使用的理想产品。
结构特点简介
触头系统
每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构、减小了触头系统的惯性，保证了断路器的高分断能力。
操作机构
安装在断路器ZY，与主电路隔离；断路器由弹簧贮能机构进行闭合操作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。
所有附件整个系列通用。
抽屉座
摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置（手柄旁有位置指示）；
“连接”位置：主回路和二次回路均接通，此时隔离板开启；
“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接通。可进行必要的动作试验；
“分离”位置：主回路与二次回路全部断开，此时隔离板关闭；
抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时才能使断路器闭合；
断路器共有47个二次回路接线端子；
相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。
智能控制器的选择
智能控制器分为以下三种：电子型、标准型、通讯型。
基本功能
过载长延时反时限保护；短路短延时反时限保护；短路短延时定时限保护；短路瞬时保护；接地故障保护功能；整定功能；过载报警功能；试验功能；电流显示功能；自诊断功能；热模拟功能；故

障记忆功能；触头损耗指示；MCR功能；
选择功能（用户按需要订货时选择

CM1-63L/3300.   CM1-63M/3300.   CM1-63H/3300.   CM1-63/4300B.
CM1-63L/3310.   CM1-63M/3310.   CM1-63H/3300.   CM1-63/4310B.
CM1-63L/3320.   CM1-63M/3320.   CM1-63H/3320.   CM1-63/4320B.
CM1-63L/3330.   CM1-63M/3330.   CM1-63H/3330.   CM1-63/4330B.
CM1-63L/3340.   CM1-63M/3340.   CM1-63H/3340.   CM1-63/4340B.
CM1-63L/3350.   CM1-63M/3350.   CM1-63H/3350.   CM1-63/4350B.
CM1-63L/3360.   CM1-63M/3360.   CM1-63H/3360.   CM1-63/4360B.
CM1-63L/3370.   CM1-63M/3370.   CM1-63H/3370.   CM1-63/4370B.
CM1-63L/3308.   CM1-63M/3308.   CM1-63H/3308.   CM1-63/4308B.
CM1-63L/33002.  CM1-63M/33002.  CM1-63H/33002.  CM1-63/43002B

CM1-100/2300.    CM1-100/2310.     CM1-100/2320.
CM1-100C/3300.  CM1-100L/3300.  CM1-100M/3300.  CM1-100H/3300.  CM1-100/4300.
CM1-100C/3310.  CM1-100L/3310.  CM1-100M/3310.  CM1-100H/3310.  CM1-100/4310.
CM1-100C/3320.  CM1-100L/3320.  CM1-100M/3320.  CM1-100H/3320.  CM1-100/4320.
CM1-100C/3330.  CM1-100L/3330.  CM1-100M/3330.  CM1-100H/3330.  CM1-100/4330.
CM1-100C/3340.  CM1-100L/3340.  CM1-100M/3340.  CM1-100H/3340.  CM1-100/4340.
CM1-100C/3350.  CM1-100L/3350.  CM1-100M/3350.  CM1-100H/3350.  CM1-100/4350.
CM1-100C/3360.  CM1-100L/3360.  CM1-100M/3360.  CM1-100H/3360.  CM1-100/4360.
CM1-100C/3370.  CM1-100L/3370.  CM1-100M/3370.  CM1-100H/3370.  CM1-100/4370.
CM1-100C/3308.  CM1-100L/3308.  CM1-100M/3308.  CM1-100H/3308.  CM1-100/4308.
CM1-100C/33002. CM1-100L/33002. CM1-100M/33002. CM1-100H/33002.

1.用途
  CM1系列塑料外壳式断路器其额定绝缘电压为800V(CM1-63为500V)，适用于交流50HZ，额定工作电压690V及以下(CM1-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
 断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。断路器可垂直安装，亦可水平安装。该断路器具有体积小、高分断、短飞弧(部分规格为零飞弧)、带隔离、抗震动等特点，并通过了核工业条件(1E级)试验和船舶条件的试验，是国产产品中WY能用于核工业基地的产品，更是陆地及船舶使用的理想产品。

2.执行标准
 产品符合IEC60947-2(1995)、GB14048.2《低压断路器》标准。

3.使用条件
 海拔不超过2000m；倾斜度为22.5°；
 周围介质温度不高于+40°C(对船用产品为+45°C)和不低于-5°C；
 能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
 在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；
 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
 在没有雨雪侵袭的地方。
