气瓶/钢瓶检测成套设备简介

产品简介

车用压缩天然气气瓶/钢瓶检测线是我公司根据国内外CNG/LNG新能源汽车车载气瓶的使用要求，结合我国的实际情况开发研制而成的整套气瓶检测线。

相关产品

气瓶检测线，钢瓶检测线，CNG气瓶检测设备，车载气瓶检测设备，车载缠绕瓶检测设备，车用气瓶检测设备，液化气钢瓶检测设备，呼吸瓶检测设备，消防瓶检测设备，LNG低温瓶检测设备，天然气瓶钢瓶检测设备，气瓶检验站评审设备。

在用气瓶数量要求：

如对其他种类钢瓶检测设备感兴趣可来电交流！！！

咨询热线：18660138026/15069062869

 QQ：276323760

满足标准

DB50/2462006   汽车用压缩天然钢质内忖环向缠绕气瓶定期检验与评定

GB7144-86      气瓶颜色标志

GB8335-1998    气瓶专用螺纹

GB/T8336-1998  气瓶专用螺纹量规

GB/T9251-1997  气瓶水压实验方法

GB 12135-1999   气瓶定期检验站技术条件

GB/T12137-1989  气瓶气密性实验方法

GBl5382-1994    气瓶阀通用技术条件

GBl7258-1998    汽车用压缩天然气钢瓶

GB17926-1999    车用压缩天然气瓶阀

GB195332004    汽车用压缩天然气钢瓶定期检验与评定

JB4730-94       压力容器无损检测

TSG 27001       特种设备检验检测机构标准规则

质技监局锅发[ 2000]250号《气瓶安全监察规程》

质技监总局发2 00 3年4月24日4 6号《气瓶安全监察规定》

适用范围

      本检测线适用于设计、制造公称工作压力为16 - 25MPa，公称容积为30 - 120L，满足压缩天然气钢瓶、不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

1、天然气瓶技术参数：

①气瓶外径：219 - 426mm

②气瓶长度：600 - 2000mm

③气瓶重量：  ≤160Kg

2、气瓶外形：形式A（收底）、形式B（凹底）、形式C（两头瓶）

性能特点

1、满足车用天然气瓶年检5000-10000只。

2、适合不同规格气瓶的综合在线检验，满足天然气瓶检验要求以及国家相关法规、标准。

3、检测线具有一定的自动化操作能力，实现流水作业，、大大的提高检测效率，保证检测质量。

产品资料

主体设备：

其他检测设备：

氮气置换

气瓶/钢瓶瓶阀装卸机

气瓶清洗机，

气瓶干燥机，

气瓶外测法水压试验台

高压空气压缩机

气瓶翻转倒水机

气瓶报废机

气瓶气密性试验台，

残余回收装置，

钢瓶打标机

抛丸除锈机，喷漆机，瓶阀校验台。。。。

1、氮气置换装置

型号：GBN-01

(1)氮气压力：6-10MPa；

(2)使用压力：0.4MPa；

(3)工位数： 4；（可根据客户要求定制）

(4)置换后可燃性气体含量（V）：<2%；

(5)配备管道气体减压器；

（6）气体减压器进口压力：≥15Mpa

2、真空泵（可根据客户要求选配）

(1)真空度：-0.1-0.5MPa；

(2)精度：1.5级；

(3)功率：2.2kW；

（4）抽气速率：15L/S；

3、卧式瓶阀装卸机

瓶阀自动装卸机是根据国家严禁使用管链钳或其他易于损伤瓶体的工具装卸瓶阀的要求和钢瓶制造厂、检验站等装卸瓶阀工作的需要而设计制造的。适用于各种气瓶进行瓶阀装、卸。操作简单，性能安全可靠。

型号：PFX-01

主要技术参数：（含电子扭控制）

(1)电机功率：2.0kW；

(2)传动速比：1：60；

(3)主轴转速：15r/min；

(4)气源压力：0.5-0.8MPa；

(5)使用气瓶范围：直径￠219-426；长度L600-2000mm；

(6)装瓶阀：手动/自动；

4、抛丸除锈机（含自动进出瓶装置）

（1）适用范围：外径￠219-￠426    长度2000mm

（2）清理效率：30只/小时(以80升钢瓶为准)

（3）弹丸规格：￠1.0 -￠1.5 首次装入量约120kg

弹丸消耗量：约0.02kg每只钢瓶

（4）电机总功率：16.5kW

（6）外形尺寸：约4600×1070×1700

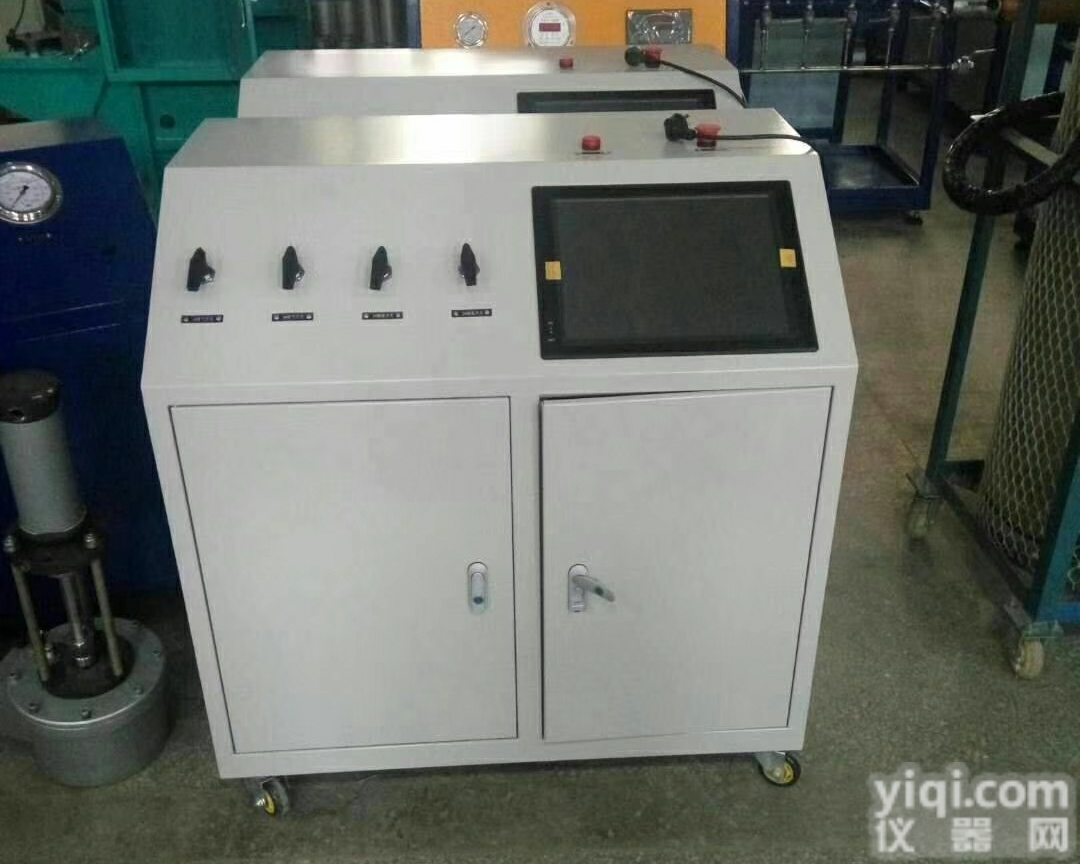

5、水压试验机（外侧法）

型号：NSY-01

主要技术参数：

(1)测试压力：0-40MPa；

(2)测试范围：气瓶外径：219 - 426mm气瓶长度：600 - 2000mm；

(3)工作气源压力：0.6-0.8MPa；

(4)工作气源流量：≥1m3/min；

(5)外接电源电压：220V /50Hz；

(6)控制采用：计算机+数据采集卡(美国NI)+ 控制软件

软件程序：基于labview程序开发环境自主开发；

6、气瓶倒水机

气瓶自动倒水机根据气瓶制造厂、气瓶检测站的需要，对水压试验后的气瓶进行倒水。本机结构牢固，性能可靠，技术先进，操作方便，安全可靠，是气瓶制造厂、气瓶检验站必不可少的专用设备

型号：DW-01

主要技术参数：

(1)使用范围：直径：￠229-270mm高度：1100-1750mm；

(2)气源压力：0.6-0.8MPa；

(3)翻转速度：2.4r/min；

(4)翻转角度：1 5 0℃；

(5)工位数：1；

7、气瓶内部干燥机

气瓶内部清洗机是根据天然气瓶检验站及供应站检测工作的需要，对使用一定期限的天然气钢瓶进行内部清洗之用。本设备适用于各类气瓶内部进行高压清洗。可根据不同效率要求，选择单工位及双工位的不同配置；操作方便，运行稳定、可靠；内部清洗时间自由设定，清洗过程自动控制，清洗效果显著。

型号：GZ-01

主要技术参数：

(1) 适用气瓶：直径￠219-425mm   长度1000-1800mm；

(2)设定温度：0-200℃；

(3)总功率：  17KW；

(4)翻瓶架：2工位；

(5) 工作效率：≥12只／h；

(6)外形尺寸：约2100×1000×1100mm；

8、天然气瓶瓶阀校验台

气瓶瓶阀校验台是用于检验使用一定期限气瓶瓶阀，按照G B15382要求对气瓶瓶阀进行压力、气密性等检测，该设备结构先进、合理，测试效率高，是气瓶检测站及瓶阀检测单位的专用设备之一。

型号：FX-01

主要技术参数：

(1)气源压力：≥20 MPa；

(2)测试压力：20MPa；

(3)测试介质：空气；

(4)驱动压力0.4-0.8 MPa；

(5)工作效率：40-50只／小时；

(6)外形尺寸：约750×650×1200mm；

9、天然气瓶气密性测试机

型号：QPC-01

主要技术参数：

(1)工作测试压力：2 0MPa；

(2)工作效率：5-10只／小时；

(3)气源压力：0.6-0.8MPa；

10、高压空气压缩机（进口部件）

主要参数：

（1）冷却：风冷；

（2）输出压力：25 MPa；

 (3) 排量：1.5m3/min；

11.气瓶内部清洗机

概述
气瓶内部清洗机是根据天然气瓶检验站及供应站检测工作的需要，对使用一定期限的天然气钢瓶进行内部清洗之用。

本设备适用于对直径在φ219m m-φ426m m范围内的各类气瓶内部进行高压清洗。

可根据不同效率要求，选择单工位及双工位的不同配置；

操作方便，运行稳定、可靠；

型号：PQX-01

主要技术参数：

(1)处理气瓶直径范围： ￠219-426mm  高度范围：   600-2000mm；

(2)电机功率：3KW；

(3)翻转速度：2.4r/min；

(4)翻转角度：60-75℃；

(5)工位数：2；

1 2、自动进出瓶架

1 3、输送线

14、上瓶架、下瓶架

15、转向盘
