兰溪Z573X伞齿轮浆液阀德州Z573X伞齿轮浆液阀德州

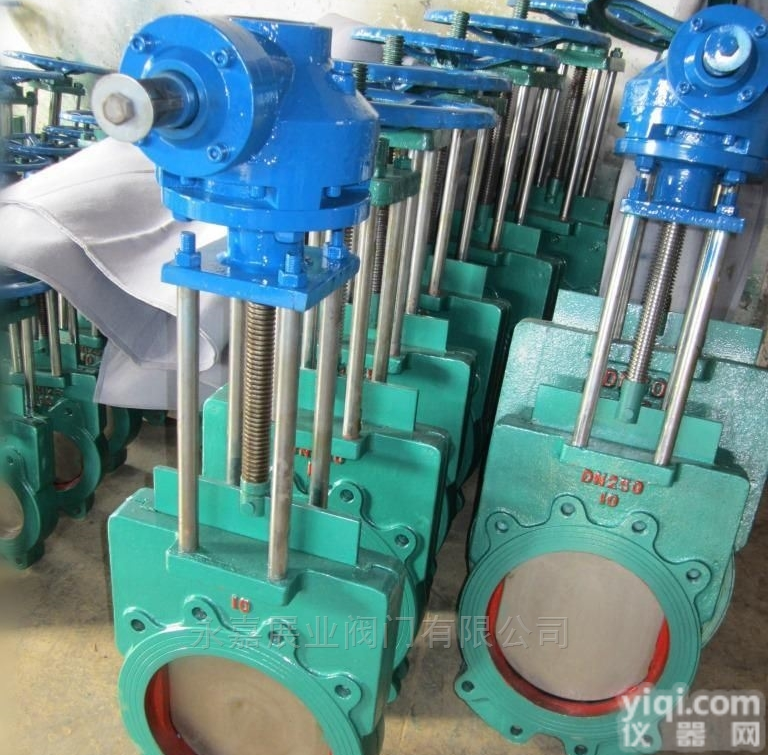

产品简介:  【 产品概述 】Z573X型伞齿轮浆液阀密封可靠、操作轻便灵活，具有设计合理、阀门刚性好，流阻系数小、结构紧凑，通道流畅等优点。浆液阀按控制方式分为：模拟远程计算机控制、气控制、手控制、电磁控制。按传动方式分为：液动、气动、电动、蜗动、手动；       【 主要外形及连接尺寸 】( mm )公称通径DN结构长度LD1D2HL0D0n-M0.61.0.5048481001253004002504-M166548481201453104002504-M168050501351603304002504-M1610050501551803804002508-M1612550501852104404002508-M1615060602102405004002508-M2020060602652955804002508-M20250707032035067042030012-M20300708036840082042030012-M20350809042846090042030016-M2040090120482515102042030016-M2245090120532565115042030020-M2250090130585620125042030020-M22600140140685725150042030020-M27700140140800840175042030024-M27800190190905950200042030024-M3090020320310051050230042030028-M30100021621611151160250042030028-M30120025425413251380280042030032-M36【 基本参数 】 Z573X型伞齿轮浆液阀适用介质试验压力公称压力MPa工作温度壳体MPa密封MPa泥浆、煤渣、纸浆、粮浆、粒状物等介质 0.90.66 0.6-10℃～120℃ 1.51.51.0
1、兰溪Z573X伞齿轮浆液阀德州Z573X伞齿轮浆液阀德州
热门搜索:
Z573X伞齿轮浆液阀     Z573X型伞齿轮浆液阀     Z573X-16-10C铸铁铸钢不锈钢伞齿轮浆液阀-料浆闸阀DN100     Z573X伞齿轮浆液阀     伞齿轮浆液阀Z573X     Z573X伞齿轮浆液阀,进口浆液阀,大口径浆液阀

【河北慧采科技开发有限公司】河北畅销工业品品Pai★★AAA企业★★全国质量信誉保证★★15天无理由退换货★★消费者放心单位★★拨打电话请告诉我产品订货号
2、兰溪Z573X伞齿轮浆液阀德州Z573X伞齿轮浆液阀德州多种型号图片
$n $n$n$n$n $n $n$n$n$n $n

型号:RL014462Z573X伞齿轮浆液阀	型号:RL014466Z573X-16-10C铸铁铸钢不锈钢伞齿轮浆液阀-料浆闸阀DN100	型号:RL014468伞齿轮浆液阀Z573X

【兰溪Z573X伞齿轮浆液阀德州Z573X伞齿轮浆液阀德州一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】
3、兰溪Z573X伞齿轮浆液阀德州Z573X伞齿轮浆液阀德州多种型号内容

型号:RL014462Z573X伞齿轮浆液阀



MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	475	4-M12	1.0	50	43	100	125	475	4-M16
	65	46	110	130	500	4-M12		65	46	120	145	500	4-M16
	80	46	125	150	535	4-M16		80	46	135	160	535	4-M16
	100	52	145	170	605	4-M16		100	52	155	180	605	8-M16
	125	56	175	200	665	8-M16		125	56	185	210	665	8-M16
	150	56	200	225	765	8-M16		150	56	210	240	765	8-M20
	200	60	255	280	880	8-M16		200	60	265	295	880	8-M20
	250	68	310	335	1020	12-M16		250	68	320	350	1020	12-M20
	300	78	362	395	1220	12-M20		300	78	368	400	1220	12-M20
	350	78	412	445	1375	12-M20		350	78	428	460	1375	16-M20
	400	102	462	495	1560	16-M20		400	102	482	515	1560	16-M22
	450	114	518	550	1720	16-M20		450	114	532	565	1720	20-M22
	500	127	568	600	1870	16-M20		500	127	585	620	1870	20-M22
	600	154	670	705	2220	20-M22		600	154	685	725	2220	20-M27
	700	165	775	810	2570	24-M22		700	165	800	840	2570	24-M27
	800	190	880	920	3030	24-M27		800	190	898	950	3030	24-M30
	900	203	980	1020	3430	24-M27		900	203	1005	1050	3430	28-M30
	1000	216	1080	1120	3470	28-M27		1000	216	1110	1160	3470	28-M30
	1200	254	1295	1340	4230	32-M30		1200	254	1325	1380	4230	32-M36

栏目页面:http://www.runlian365.com/chanpin/2163.html
伞齿轮浆液阀
来源网址:http://www.runlian365.com/chanpin/did-14462-pid-2163.html
Z573X伞齿轮浆液阀
型号:RL014466Z573X-16-10C铸铁铸钢不锈钢伞齿轮浆液阀-料浆闸阀DN100

Z573X型伞齿轮浆料阀主要性能规范

公称压力PN	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa	1.1MPa	1.5MPa

Z573X型伞齿轮液料闸阀的构造图及主要外形及连接尺寸(mm)



公称通径DN	结构长度L		D1	D2	H	L0	D0	n-M
	0.6	1.0
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36



栏目页面:http://www.runlian365.com/chanpin/2163.html
伞齿轮浆液阀
来源网址:http://www.runlian365.com/chanpin/did-14466-pid-2163.html
Z573X-16-10C铸铁铸钢不锈钢伞齿轮浆液阀-料浆闸阀DN100
型号:RL014468伞齿轮浆液阀Z573X


栏目页面:http://www.runlian365.com/chanpin/2163.html
伞齿轮浆液阀
来源网址:http://www.runlian365.com/chanpin/did-14468-pid-2163.html
伞齿轮浆液阀Z573X
