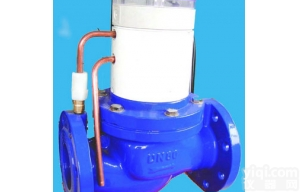

大口径智能水表控制阀门 智能水表控制阀 智能水表阀门

规格：DN40一DN300
工作原理：利用管道中水的自身压力，驱动阀门开启或关闭。阀门结构特点：电动式换相器克服先导孔易堵塞的弊病，提供直接、快速、精确的控制。按流体动力学原理设计的宽阀体、大流量，低阻力。双室驱动装置具有运行平缓，关闭严密等特性，由于独特的缓慢性，能使其在工作中有效地防止，水锤及振动。弹性及灵活的阀塞提供的密封性能，阀塞与底部导向支撑分离，便于更换。
技术参数：
动作裕度：O．03 MPa一1．0 MPa开闭自如
响应时间：<10 s
开闭次数：>5000次
密封性：无泄漏
工作状态：稳定，无水锤及震动现象
压力损失：<0．05 MP
工作压力：1．O Mpa或1．6 Mpa
驱动方式：电机(3V～6V)
工作电流：80±10％mA
静态电流：0 mA
输入功率：max 2．5w
扭矩：2NM
旋转方向：双向运转
回转角：90。
行程时间：5—7S
防护等级：I：P67


公称口径DN	L	D	D1	H	法兰连接		接管螺纹	B
					dh	配用螺栓
40	205	¢150	¢140	320	¢17.54	M16	G2"	¢110
50	220	¢165	¢150	335	¢17.54	M16		¢125
80	300	¢200	¢204	375	¢17.54	M16		¢160
100	340	¢220	¢240	415	¢17.58	M16		¢180
150	420	¢285	¢285	525	¢228	M20		¢240
200	470	¢340	¢336	560	¢228	M20		¢295
250	570	¢370	¢432	660	¢2212	M20		¢350
300	640	¢445	¢486	700	¢2212	M20		¢400
注： l、DN40一览内的法兰连接是与水表连接尺寸(入水方) 　　　2、DN40一览内的接管螺纹是与水表棒连接尺寸(出水方)
