德标闸阀 F4闸阀德标F4软密封闸阀软密封闸阀软密封德标闸阀

型号：Z45X
产地：中国大陆
供应商：泊头市盛丰自控阀门有限公司
供应商报价：200
标签：德标闸阀 F4闸阀德标F4软密封闸阀软密封闸阀软密封德标闸阀,常用仪表,阀门仪表,供应德标闸阀 F4闸阀德标F4软密封闸阀软密封闸阀软密封德标闸阀,泊头市盛丰自控阀门有限公司

产品信息

德标软密封闸阀除具有弹性座封闸阀的优点之外，并可以较直观阀门开度，启闭迅速可靠，故常应用消防及工业系统，一般安装于距地面较高位置。

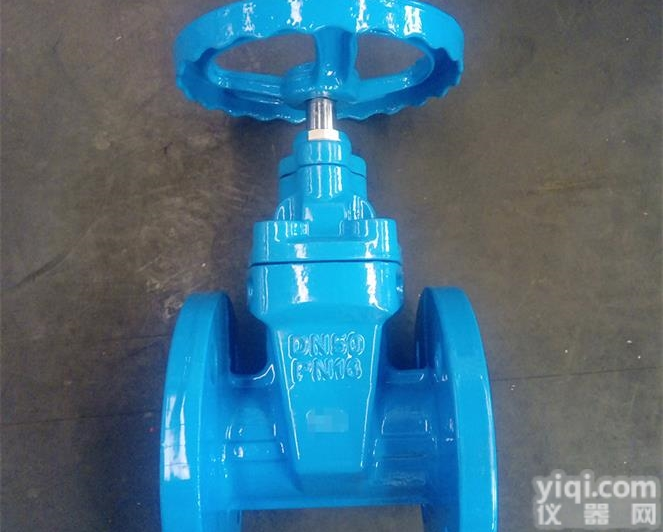

Z45X/RVHX-10/16德标球铁暗杆弹性座封闸阀

一：产品介绍

德标软密封闸阀除具有弹性座封闸阀的优点之外，并可以较直观阀门开度，启闭迅速可靠，故常应用消防及工业系统，一般安装于距地面较高位置。
德标软密封闸阀克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。德标软密封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，德标软密封闸阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。

二：结构特点

1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。

2.有的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。

3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

三：产品结构图

型号：Z45X/RVHX

规格：DN40-DN600

压力：1.0~1.6MPa

材质：球墨铸铁

适用介质：水、油、气等

工作温度：0～80℃

设计标准：DIN3352 F4

连接法兰：DIN2502

结构长度：DIN3202

名称	材质
阀体	球墨铸铁
闸板	球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓	碳化处理
密封圈	丁腈橡胶
阀盖	灰铸铁、球墨铸铁
阀杆	铁镀鉻、不锈钢
“O” 形密封圈	丁腈橡胶
止推轴承	锡青铜
螺栓	镀鉻
压盖	球墨铸铁
防尘罩	丁腈橡胶
手轮（传动帽）	铸铁

五：主要外形连接尺寸

型号 DN	结构长度 L-mm	ZX高 h-mm	手轮直径 D-mm	公称直径 a-mm	法兰直径 d-mm	孔ZX距 c-mm	孔数及孔径 x-n	法兰厚度（含水线） T-mm	凸台高度 f-mm	凸台外径 g-mm	公称压力
50	150	241	138	50	158	125	4-Φ18	16.5	2	99	PN16
65	170	270	173	65	180	145	4-Φ18	17	2	118
80	180	292	173	80	196	160	8-Φ18	19	3	132
100	190	333	200	100	215	180	8-Φ18	20	3	156
125	200	384	230	125	250	210	8-Φ18	20	3	184
150	210	420	230	150	280	240	8-Φ23	20	3	211
200	230	512	270	200	336	295	12-Φ23	21	3	266
250	250	602	350	250	405	355	12-Φ26	25	3	319
300	270	705	350	300	460	410	12-Φ26	28	4	370
350	290	782	450	350	520	470	16-Φ26	28	4	430
400	310	880	480	400	580	525	16-Φ30	28	4	475
500	350	1055	600	500	715	650	20-Φ34	29	4	580
600	390	1260	600	600	840	770	20-Φ40	38	4	680

泊头盛丰自控阀门有限公司http://www.sfzkfm.com
