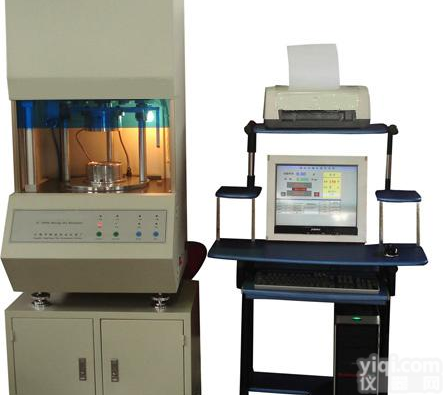

无转子硫化仪，阿尔法密闭型，上测力采集数据

4． 技术指标及规格

4.1执行标准：ASTMD5289-95    ISO6502-1999（E）   GB/T16584-1996

4.2 测温范围：室温－－200℃

4.3 测温精度：100－－200℃时，±0.01℃

4.4控温稳定度：100－－200℃时，±0.1℃

4.5设定范围：0－－200℃；设定Z小单位：0.1℃

4.6温度显示范围：0－－200℃；显示分辨率：0.01℃

4.7设定时间范围：0－－200分钟；

4.8自动量程切换：根据实际力矩自动增加和减少（5-20N.m）

4.9扭矩显示精度：0.001N.m

4.10电源：～220V±10%，50±1Hz，必须要良好接地

4.11压缩空气：0.4Mpa 由气动调节阀控制

4.12摆动频率：100次/分钟（约1.7HZ）

4.13环境温度：常温－－40℃，相对湿度＜80%（空气中不含腐蚀性气体）

4.14质量：≈200kg   功率：1KW

4.15外型尺寸：650X650X1100（mm）

5. 构造与原理

5.1 构造

无转子硫化仪是一种智能型的仪器，它融合了机械与电两种原理。由以下几个部分组成：

5.1.1 机械部分：由外壳、上下模、1.7HZ摆动机构、测力传感器组成；

5.1.2空气控制系统：由开合模的气缸、电磁阀，门控系统和空压机四部分组成；

5.1.3电控系统：由测温系统和控温系统组成；

5.1.4测试系统：主要由微处理器、计算机控制系统、数据获取器、交流器、数据处理器、电机控制、报告打印机组成。

5.2  设计原理

模具型腔由上、下模组成，橡胶试样放在密闭的模腔内并保持一定的温度和压力，其中下模腔以1.7Hz的频率振动，振幅是±0.5o或±1o。模腔的振荡使试样产生剪切应变，同时试样在反方向生成一个反作用力（力矩）到模具型腔，其力值的大小取决于胶料的刚度（剪切模量）。

随着硫化开始，胶料试样的刚度增大，测力机构测出的反作用力（力矩）会逐步上升到稳定值或值并通过屏幕逐渐显示出来，同时看到一条力矩与时间的对应关系曲线图，通常称为“硫化曲线”。曲线的形状和试验温度与胶料的特性有关。试验结束后，数据、曲线将自动存储到数据库中，如果需要打印，直接点击“打印”即可。
