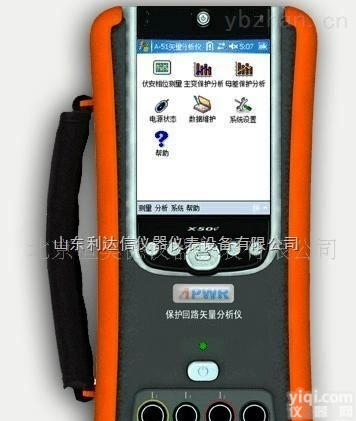

HJ-WR1B 手持式保护回路矢量分析仪 保护回路矢量分析仪
- 型号：HJ-WR1B
- 产地：北京
- 供应商：北京恒奥德仪器仪表有限公司
- 供应商报价： 电议
- 标签：手持式保护回路矢量分析仪 保护回路矢量分析仪,手持式保护回路矢量分析仪 保护回路矢量分析仪价格,手持式保护回路矢量分析仪 保护回路矢量分析仪厂家
产品库
| 品Pai | 恒奥德 | 型号 | HJ-WR1B |
| 类型 | 手持式保护回路矢量分析仪 |
| 手持式保护回路矢量分析仪（6把钳子）型号:HJ-WR1B/ZG | |
| 一、概述 HJ-WR1、HJ-WR1B保护回路矢量分析仪是电力继电保护专业人员进行保护回路CT接线正确性分析的仪器。可以实现三相电压、电流、相角、频率、功率、功率因数等交流电参数的高精度测量，更为独特的是，能分析主变差动保护及母线差动保护的CT接线的正确性，发现接线错误，并能指出错误的具体原因。 保护回路矢量分析仪所依据的原理、方法由西安爱邦电气有限公司发明，已经获得ZG国家。 保护回路矢量分析仪由主机和掌上电脑（PDA）两个组件构成，设计上采用高速MCU处理器作为下位机进行电参数的测量，采用DELL®掌上电脑（PDA）作为上位机进行数据处理及显示，主机和掌上电脑之间通过串口进行通信。HJ-WR1（基本型）提供1套3只常规电流钳（10mA～10A），HJ-WR1B型机在基本型的基础上，额外提供1套3只高灵敏度电流钳（1mA～），结合全新的软、硬件设计，实现低于1mA小电流的测量和分析。 二、基本功能 ◆同时测量1至3路交流电压； ◆同时测量1至3路交流电流； ◆测量电压间、电流间、电压与电流间的相位； ◆小电流精确测量相位（基本型机10mA；B型机1mA）； ◆测量频率； ◆测量功率和功率因数； ◆显示六角向量图； ◆进行主变差动保护分析，并给出结论； ◆进行母线差动保护分析，并给出结论； ◆测量数据可存储为CSV格式，可直接由PC机Excel电子表格打开，编辑并输出报表； ◆低功耗设计，3节LR6（5号）碱性干电池，长持续使用时间可达40小时。 ◆自动量程，软件校准，触摸屏按键，SD/CF卡移动存储。 三、主要技术指标 见右图 ◆电源：普通3节LR6（5号）碱性干电池，可供连续使用时间达40小时。 ◆工作温度：0～40℃；相对湿度：0～95%无冷凝。 四、产品配置 1、配置 主机1台 安装有基本型上位机软件的DELL掌上电脑（包括说明书、安装光盘、USB线）1台 10A电流钳（10mA～10A）3只 电压测试线4条 电压鳄鱼夹4只 电源适配器1只 电源线1条 装有软件的SD卡1个 读卡器1个 使用说明书1本 合格证1张 便携包1个 2、型配置： 型主机1台 安装有B型上位机软件的DELL掌上电脑（包括说明书、安装光盘、USB线等）1台 10A电流钳（10mA～10A）3只 高灵敏度电流钳（1mA～）3只 电压测试线4条 电压鳄鱼夹4只 电源适配器1只 电源线1条 装有软件的SD卡1个 读卡器1个 使用说明书1本 合格证1张 便携包1个 |
