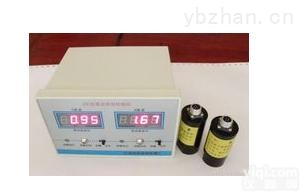

双通道振动控制仪供应商价格,振动控制仪加工价格
一、概述
随着振动测试技术在工程、机械制造中的普遍应用，机床、汽轮机、风机等运转机械的的振动控制问题已可能解决，ZK双通道振动控制仪是根据机械的的监控需要而设计的一种用途广泛、操作简便的集成化仪器。它具有控制报警迅速、抗干扰力强、可靠性好、体积小巧、价格低廉等特点。当运转机械的振幅超过给定值时，振动仪自动报警并控制输出，起到监控和保护作用。双通道振动控制仪是动力机械理想的振动保护装置，也可以称为振动限位开关。
二、技术指标
1、 传感器：内藏电荷放大器压电加速度传感器，输出1V/g
2、 测量范围：0.1——20.0mm/s （可扩展）
3、 工作频率：5HZ——500HZ （300——30000转/分）
4、 测量误差：<5%
5、 报警及控制：分二级报警，一阶为预警，二阶为报警。预警、报警工作时输出继电器工作。继电器为常开式，继电器负载电流：～220V、<300mA，30V、<2A
6、 预警、报警设定范围：0.1——20mm/s连续可调。（可扩展）
7、 显示：3位LED显示通道的速度值，二极管显示对应通道预警、报警。
8、 输出：0.1——20mm/s对应4——20mA 标准口
9、 工作环境条件：温度范围 0——50℃， 相对湿度 <90%
10、电源：220V±10% 50Hz <5W
11、尺寸：170×110×140mm 仪器安装孔：160×100mm
1、 传感器连线

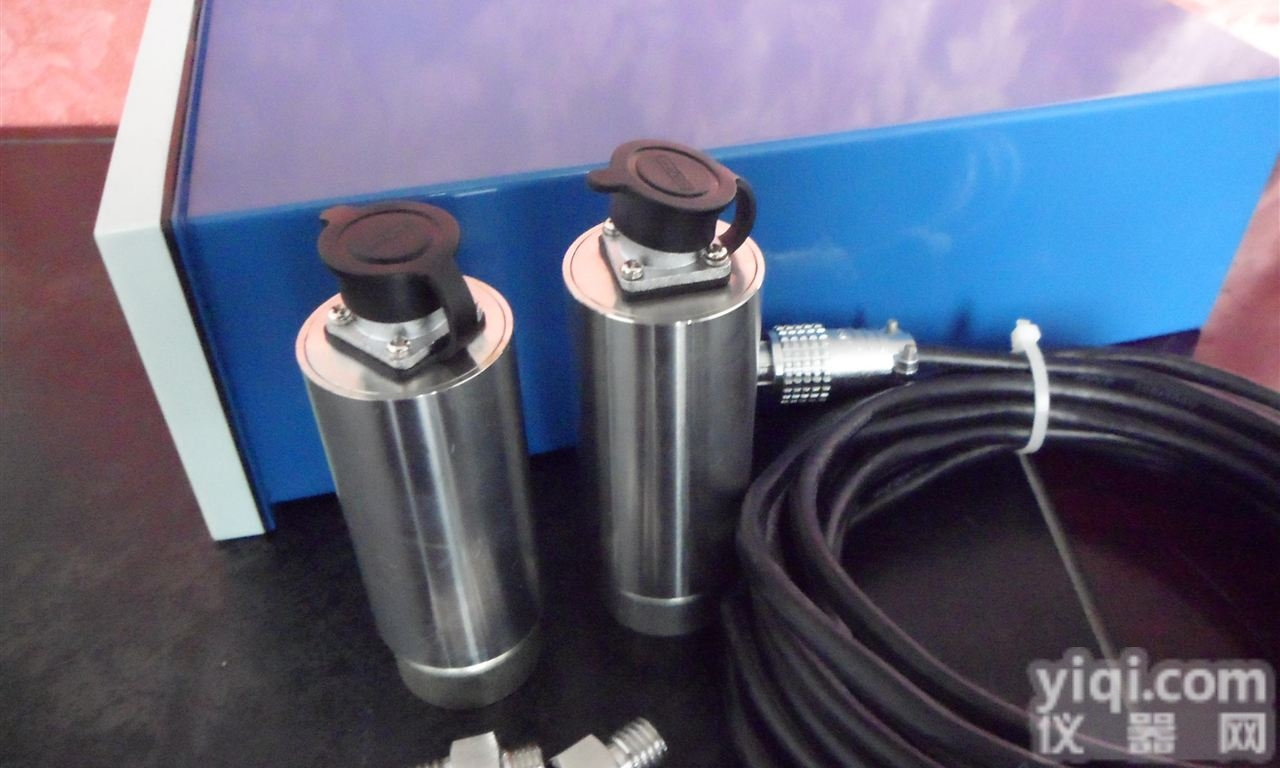

将传感器固定在被测设备的测量点上，测量点越接近振动源，精度越高。安装传感器时应利用传感器底座M10螺孔，刚性地连接在设备上。在安装或拆卸传感器时，应握住传感器底部。
传感器输出线与仪器连接：
传感器输出线中的信号线与仪器后面板“传感器输入”1号接线端子连接。
传感器输出线中的屏蔽层与仪器后面板“传感器输入”2号接线端子连接。
2、 报警输出控制连线：
后面板“报警输出”的：“1、2” 接线端子为继电器常闭触头，“2、3” 接线端子为继电器常开触头。
3、 输出：后面板“输出”为振动值对应0-2V电压接口。
4、 电源连接：后面板“电源” 接线端子为电源输入口，连接交流220V电源。
5、 报警值设定：本仪器报警值设定在前面板上，将波动开关打到“设定”上，通过调整前面板的电位器改变报警值的大小，此时表头显示的振动值为重新设定的报警值。振动报警值设定的范围0.001-1.999mm。
6、 振动值测量：将仪器前面板上的波动开关打到“测量”上，振动值由前面板表头显示，测量值为振动位移双峰值，单位为mm。当测量值超过设定的报警值时，前面板报警指示灯亮，当此状态连续几秒钟后，报警继电器工作。
检查无误后上电
