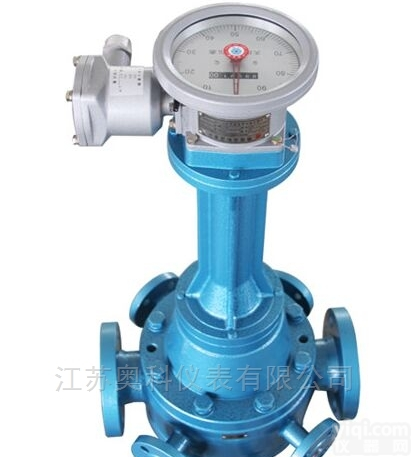

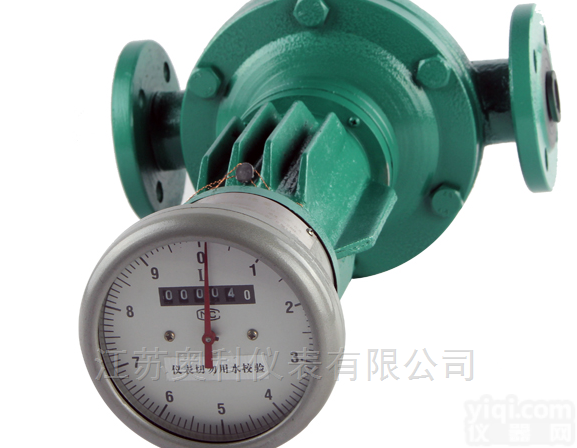

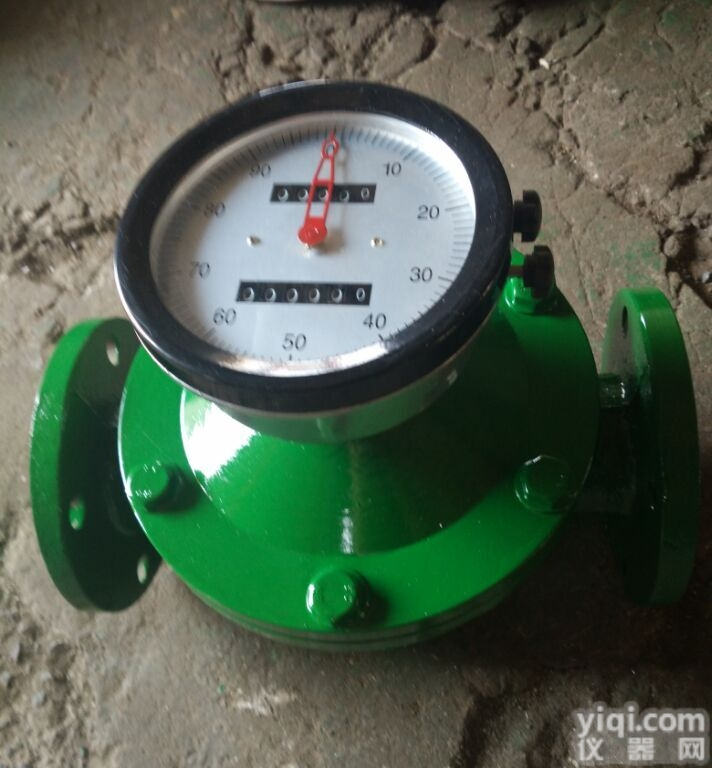

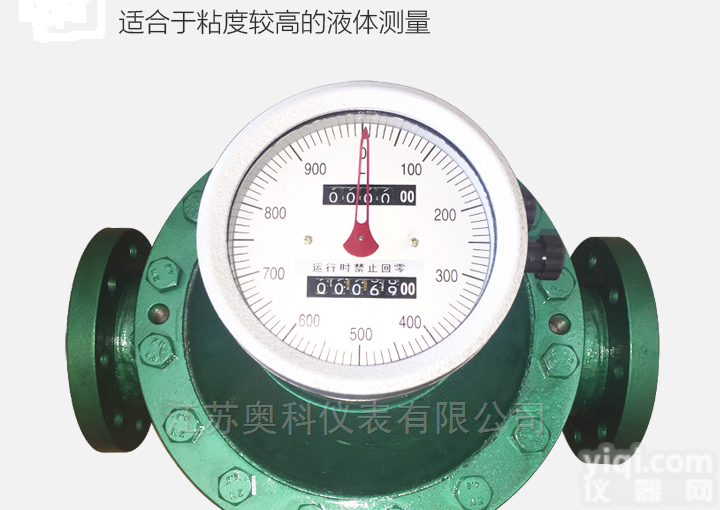

机械式柴油流量表
- 产地：中国大陆
- 供应商：江苏凯晟仪表有限公司
- 供应商报价：1
- 标签：机械式柴油流量表,常用仪表,流量仪表,供应机械式柴油流量表,淮安地森仪表有限公司
产品库
柴油流量表是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，柴油流量表广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量。
柴油流量表是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。流量表可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号。
柴油流量表测量原理图示：
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
柴油流量表产品特点：
| ★ | 流量表所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。 |
| ★ | 流量表采用专利设计，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。 |
| ★ | 流量表采用防水设计。 |
| ★ | 流量表现场可显示累积流量、瞬时流量、单次流量等。 |
| ★ | 流量表执行标准：NIST（美国技术标准局专业标准） |
| ★ | ZBN12001-87《容积式流量计通用技术条件》 |
| ★ | QB/SML01-2001《椭圆齿轮流量计》 |
柴油流量表主要技术参数：
| ★ | 连接方式: 法兰连接，螺纹式链接:DN10～DN200 |
| ★ | 安装方式: 水平、垂直。 |
| ★ | 口径系列: DN10，15，20，25，40，50，80，100 |
| ★ | 压力损失: ≤0.1MPa |
| ★ | 精度等级: 0.5级 |
| ★ | 介质压力: 普通型1.6MPa,高压型3.2MPa |
| ★ | 粘度范围: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s |
| ★ | 介质温度: 普通型＜120℃，高压型＜200℃ |
| ★ | 表体材质: 铸铁、铸钢、不锈钢，铜等 |
| ★ | 转动部件: 铝镁合金、不锈钢等 |
柴油流量表测量范围：
| 公称通径 （mm） | 0.2级 | 0.5级 | ||||
| 流量范围 ( m3/h) | 流量范围( m3/h) | |||||
| 被测液体粘度( mPa.s) | 被测液体粘度(mPa.s) | |||||
| 0.8-2 | 2-8 | 8-200 | 0.8-2 | 2-8 | 8-200 | |
| 4 | 0.03-0.1 | 0.025-0.1 | 0.015-0.1 | 0.025-0.1 | 0.015-0.1 | 0.01-1 |
| 6 | 0.07-0.2 | 0.05-0.2 | 0.03-0.2 | 0.05-0.2 | 0.03-0.2 | 0.02-0.2 |
| 8 | 0.10-0.3 | 0.08-0.3 | 0.06-0.3 | 0.08-0.3 | 0.06-0.3 | 0.03-0.3 |
| 10 | 0.15-0.4 | 0.1-0.4 | 0.08-0.4 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 |
| 15 | 0.5-1.5 | 0.35-1.5 | 0.2-1.0 | 0.35-1.5 | 0.30-1.5 | 0.15-1.5 |
| 20 | 1-3 | 0.6-3 | 0.42-2.1 | 0.75-3 | 0.5-3 | 0.3-3 |
| 25 | 2-6 | 1.2-6 | 0.84-4.2 | 1.5-6 | 1-6 | 0.6-6 |
| 40 | 5-15 | 3-15 | 2.1-10.5 | 3-15 | 2.5-15 | 1.5-15 |
| 50 | 8-24 | 4.8-24 | 3.36-16.8 | 4.8-24 | 4-24 | 2.4-24 |
| 80 | 20-60 | 12-60 | 8.4-42 | 12-60 | 10-60 | 6-60 |
| 100 | 34-100 | 20-100 | 14-90 | 20-100 | 16-100 | 10-100 |
| 150 | 60-200 | 40-200 | 20-170 | 40-200 | 30-200 | 20-180 |
| 200 | 120-360 | 80-360 | 60-320 | 80-360 | 50-360 | 36-360 |
| 250 | 180-600 | 120-600 | 50-540 | 100-600 | 80-600 | 50-500 |
| 300 | 300-1000 | 200-1000 | 80-800 | 200-1000 | 120-1000 | 80-800 |
柴油流量表选型编码
| DSTC1501 | 13813337089 张经理 | 地森仪表标识 | |||||||
| 基本型号 | 基本型号 | ||||||||
| 口径选择 | -□□ | 通径大小 | |||||||
| 材料选择 | -A | 铸铁 | |||||||
| -E | 铸钢 | ||||||||
| -B | 不锈钢 | ||||||||
| 输出信号 | -2 | 无信号输出 | |||||||
| -3 | 脉冲 DV24V供电 | ||||||||
| -4 | 4～20mA DV24V供电 | ||||||||
| 复零功能 | -N | 无复零功能 | |||||||
| -F | 复零功能 | ||||||||
| 过滤器 | -N | 无过滤器 | |||||||
| -G | 含过滤器 | ||||||||
| 流量选择 | （□～□） | ||||||||
流量测量与流体的流动状态无关，这是因为是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
柴油流量表安装：
在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；重油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行
计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
