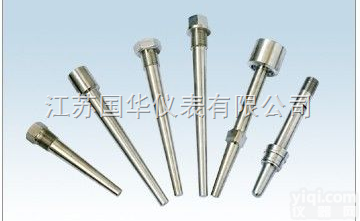

热安装套管 热安装套管

热安装套管
1、应用
热安装套管与两节式热电偶/热电阻和双金属温度计配套使用，保护热电偶/热电阻和双金属温度计正常工作。且可用于高压高流速场合。
2、特点
全部参照 IEC 国际标准设计
盲孔加工，耐高压
与设备同期制造和安装
不同压力等级，可满足不同需要。
3、主要技术参数
公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。
水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。试验压力为保护管耐压等级的 15 倍。 X 射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。
4、型号命名方法：

T H 02 A B
热安装套管	连接形式	序 号	套管材质
	01 螺纹连接式 02 法兰连接式 03 焊 接 式	A	无（未标注） 1Cr18Ni9Ti A 304 B 316 C 316L D 其它

5、保护管材质及选用

材 质	使 用 温 度℃	特 点 及 用 途
1Cr18Ni9Ti	-200 — 800	具有高温耐腐蚀，通常作为一般耐热钢使用
304	-200 — 800	低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316	-200 — 750	低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
316L	-200 — 750	超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
蒙乃尔 MonelK500	-100 — 700	镍铜合金，具有良好耐晶间腐蚀性，适用于强硫酸等腐蚀性场合
哈氏合金 H.Alloy-276	-100 — 700	具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
Incone1600	-100 — 1000	镍铬铁合金，具有优良高温抗氧化性，通常作为耐热钢使用
310S	-200 — 1000	具有高温抗氧化性，耐腐蚀性通常作为耐热钢使用
GH3030	0 — 1100	镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用
GH3039	0 — 1300	镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用
高铝质	0 — 1300	工业陶瓷管，具有优良抗氧化性，耐腐蚀性
钢玉管	0 — 1600	工业陶瓷管，具有优良抗氧化性，耐腐蚀性
3YC52	0 — 1300	高温合金，具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所
二硅化钼MoSi2	0 — 1600	具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所

6、选型须知
1）型号
2）套管代号
3）插入深度
4）套管材料
