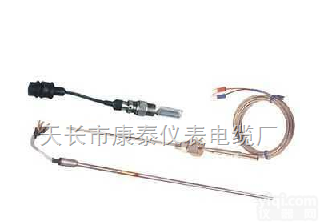

端面热电阻 端面热电阻

端面热电偶（阻）
●主要技术参数
感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω（B级）
其中:R0为元件在0℃时的电阻值。
●测量范围和允差（单位：mm）

名称	测温范围℃	允许偏差△t℃	分度号
端面铜电阻	-50-100	±（0.3 6.0×10-3|t|）	Cu50 （G）或Cu100
端面铂电阻	-150-200	B级：±（0.30 0.005|t|）	Pt100

●型号规格

型 号	分度号	结构特征	测温范围℃	保护管材质	热响应时间	规格		公称压力	外接线引线长度L （ mm）
						直径d（ mm）	M（ mm）
WZCM-201	Cu50 Cu100	固定埋入或螺纹连接	-50-100	紫铜T2-Y	＜15	Φ 6	M8x0 .75	常压	500 1000 1500 2000 2500
WZPM-201	Pt100		-150-200		＜15	Φ 8.7	M10x1
WZPM-201B
