爱尔传感AE-WB紧凑型赫斯曼插头温度变送器

       AE-WB紧凑型温度变送器是集成了温度传感器的紧凑型温度计。它将温度传感器信号进行线性化处理，输出与温度成线性比例关系的4...20mA(两线制)的直流电流标准信号；也可以直接输出RTD信号；输出信号灵活多样，可满足客户不同的需求。采用圆柱型的不锈钢外壳与温度传感器的本体连接，是一种简单又节省空间的设计方案，由于体积小且测量精度高的特点，在各种各样的领域应用时都有一个理想的解决方案。采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能，防雷指标达到感应雷(≤±4000V)连续5次对设备无损害，以保护连接设备免于受损；同时也具备抗电快速瞬变(脉冲群)±4000V干扰的能力。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。产品内部线路超低功耗设计，大大降低了仪表工作时因元器件散热而产生的温漂，提高了产品的长期稳定性，延长了使用寿命；量程范围轻松调整；提高了仪表的测量精度；环境温度可使用范围-40...+85℃，可保证仪表在恶劣的环境下正常工作。
工作原理



性能参数

输入信号	Pt100、Cu50、Pt1000
测量范围	-200...+850℃
测量精度	≤0.2℃
重复性	0.1% of span
输出信号	4...20mA
负载	（V电源 -9V）/0.02（输出电流）
限制电流	≤25mA
故障保护	传感器短路保护输出≤3.5mA；传感器开路保护输出≥23mA
极性保护	有
电源电压	9...30VDC
响应时间	≤250mS

产品应用
选型指南

规格	A：常规型  B：带散热片型用于高温      C：带支撑管型用于高温
传感器分度号	Pt100 Pt1000 用户指定
量程	-X℃~X℃
输出信号	4~20mA 两线制
保护管	Φ6  、Φ8 客户定制
插深	30mm.....客户定制
过程连接	M20x1.5 外螺纹 G1/4外螺纹 客户定制

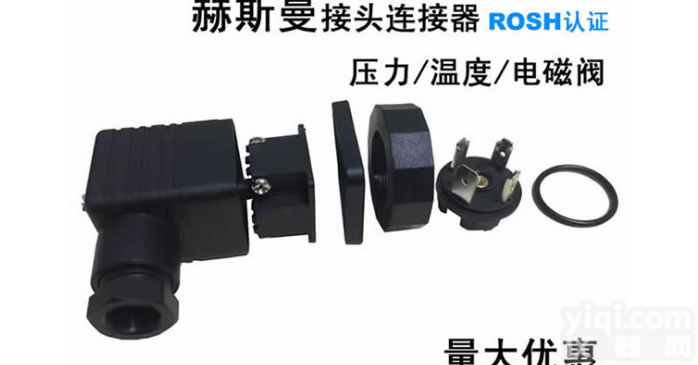

电气连接	赫斯曼插头（mini型不可选） 电缆出线

选型提示1. 被测介质应与产品接触的材料相兼容.



2. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
