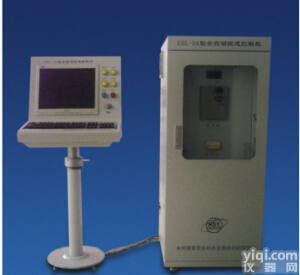

JC503-EKL-3A全自动水文缆道测验系统是专为水文缆道测流研制的自动化控制系统。该系统采用工业控制计算机和PLC可编程控制器作为完成自动化缆道测流的控制核心，配合交流变频调速、光电编码测距定位、流速自动测算、音频信号传输等成熟技术和计算机测流控制软件及流量成果自动生成软件等构成。系统可通过计算机对缆道测流装置进行全自动、半自动、手动测流控制，各种测量方式均可生成断面流量报表和断面流速分布曲线图。
JC503-EKL-3A全自动水文缆道测验系统具有极高的自动化程度，其完全汉化的人机界面使得水文站操作人员不再感到难以掌握。JC503-EKL-3A全自动水文缆道测验系统的软件开发是在微软Microsoft.Net平台上完成的，既有极好的稳定性，也有很好的可扩展性。该软件完全是按照《水文缆道测验规范》进行编写的，因此系统自动生成的测验成果报表可直接作为整编资料存档。新型JC503- EKL-3A型全自动水文缆道测验系统是水文缆道测流实现自动化的标志产品。
功能：
可通过计算机对缆道测流装置进行全自动、半自动、手动测流控制，各种测量方式均可生成断面流量报表和断面流速分布曲线图等。
技术指标：
绞车控制部分
1、供电电源：380V±10%(或220Ｖ±10％) 50HZ
2、电机驱动功率：标准配置4KW， 11KW；普通三相交流电机
3、行车速度：0～1.0m/s
4、电机变频频率: 0～50HZ
5、减速止动时间: <0.5s
6、限位控制: 河底信号停车控制
7、测点定位自动停车控制
缆道测距
1、起点距测验(带弧度修正)
2、光栅增量编码传感器
3、计数器: -99.9～999.9m分辨率0.01m
4、修正系数: 0.000～1.000
流速测算
1、适应范围: 各种转子式流速仪，对采用接触丝的流速信号具有软件去抖动功能和延时自适应功能
2、适应信号: 3000HZ的音频信号或直流短路信号
3、灵敏度: 音频信号优于5mV
4、显示参数: 流速仪K值，历时T，信号数N，流速V
5、计时器: 分辨率0.001s
工作方式
1、测流方式：全自动，半自动，手动.
2、成果输出：断面流量报表和断面流速分布图
适用范围:能广泛适用于我国船测水文站的新建与改造工程。
