美国TYCO泰科气动蝶阀应用领域介绍
产地:
中国大陆
供应商:
深圳奥村阀门有限公司
供应商报价:
电议
标签:
美国TYCO泰科气动蝶阀应用领域介绍,环境监测,气象仪器,供应美国TYCO泰科气动蝶阀应用领域介绍,深圳奥村阀门有限公司
产品信息
泰科 KEYSTONE F0 F系列蝶阀 调节型蝶阀、中线蝶阀、通用型弹性阀座蝶阀、既适合开关用途,又适合调节用途。包覆阀板多用于腐蚀性或磨蚀性介质。
电动蝶阀
属于电动阀门和电动调节阀中的一个品种。连接方式主要有:法兰式和对夹式。是工业自动化控制领域中的重要执行单元。属于电动阀门和电动调节阀中的一个品种。
简介
电动蝶阀
(英文:Electronic Butterfly Valve)
连接方式主要有:法兰式和对夹式。是
工业自动化
控制领域中的重要执行单元。国内知名的生产厂家有上海权工阀门设备有限公司和
湖南
新兴水电设备有限公司。其公司是机械工业部、化工部、ZG化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势
电器类
此阀一般水平安装。
结构和工作原理
通常由角行程电动
执行机构
(0~90°部分回转)和
蝶阀
整体通过
机械
连接,经过安装调试后共同组成。
根据动作模式分类有:开关型和调节型。
开关
型是直接接通电源(AC0V或其他电源等级的电源)通过开关正、反导向来完成开关动作。
调节型是以AC0V电源作为动力,接收工业自动化控制系统预设的参数值4~0mA(0~5等弱电控制)信号来完成调节动作。
主要用途
各种
工业
自动化生产的管道
流量
、
压力
、
温度
的控制。例如:
电力
、
冶金
、
石化
、
环保
、
能源
管理、
消防
系统等。
电动蝶阀基本特征
1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节
管路
中的介质,具有良好的流体控制特性和关闭密封性能。
电动蝶阀
、电动蝶阀可以运送泥浆,在管道口积存液体Z少。低压下,可以实现良好的密封。 调节性能好。
3、电动蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
4、电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
电动蝶阀的优点
1、电动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。、电动蝶阀结构简单,体积小,重量轻。3、电动蝶阀可以运送泥浆,在管道口积存液体Z少。4、电动蝶阀低压下,可以实现良好的密封。5、电动蝶阀调节性能好。
蝶阀的缺点
1、使用压力和
工作温度范围
小。
、密封性较差。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封
电动蝶阀
型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
蝶阀的安装与维护
1、在安装时,阀瓣要停在关闭的位置上。
、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按
制造厂
的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
蝶阀的选用
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。
电动蝶阀
蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时WY的阻力,因此通过该阀门所产生的压力降很小,故具有较好的
流量控制
特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的
冷却水系统
。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀的结构和在使用过程存在的问题
目前,蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。
但是,这种蝶阀在使用过程中仍然存在以下问题:
一、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。
施工、安装要点
1)、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
)、阀门安装前必须进行外观检查,阀门的铭Pai应符合现行国家标准《通用阀门标志》GB 10的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 5043的要
主要特点
1、小型轻便,容易拆装及维修,并可在任意位置安装。
、结构简单、紧凑,90度回转开启迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋於直线,调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中、作为调节和截止使用。
信息声明:
本产品供应信息由仪器网为您整合,供应商为
(深圳奥村阀门有限公司)
,内容包括
(美国TYCO泰科气动蝶阀应用领域介绍)
的品牌、型号、技术参数、详细介绍等;如果您想了解更多关于
(美国TYCO泰科气动蝶阀应用领域介绍)
的信息,请直接联系供应商,给供应商留言!
供应商产品推荐
美国BRAY博雷电动深圳总代理
德国RTK电动执行机构 ST511-3 德国进口电动执行器现货
德国RTK电动调节阀进口原装现货
美国BRAY博雷电动蝶阀价格图片与价格
美国BRAY博雷阀门进口电动球阀说明
美国Bray博雷球阀三片式球阀现货美国优质阀门
您可能感兴趣的产品

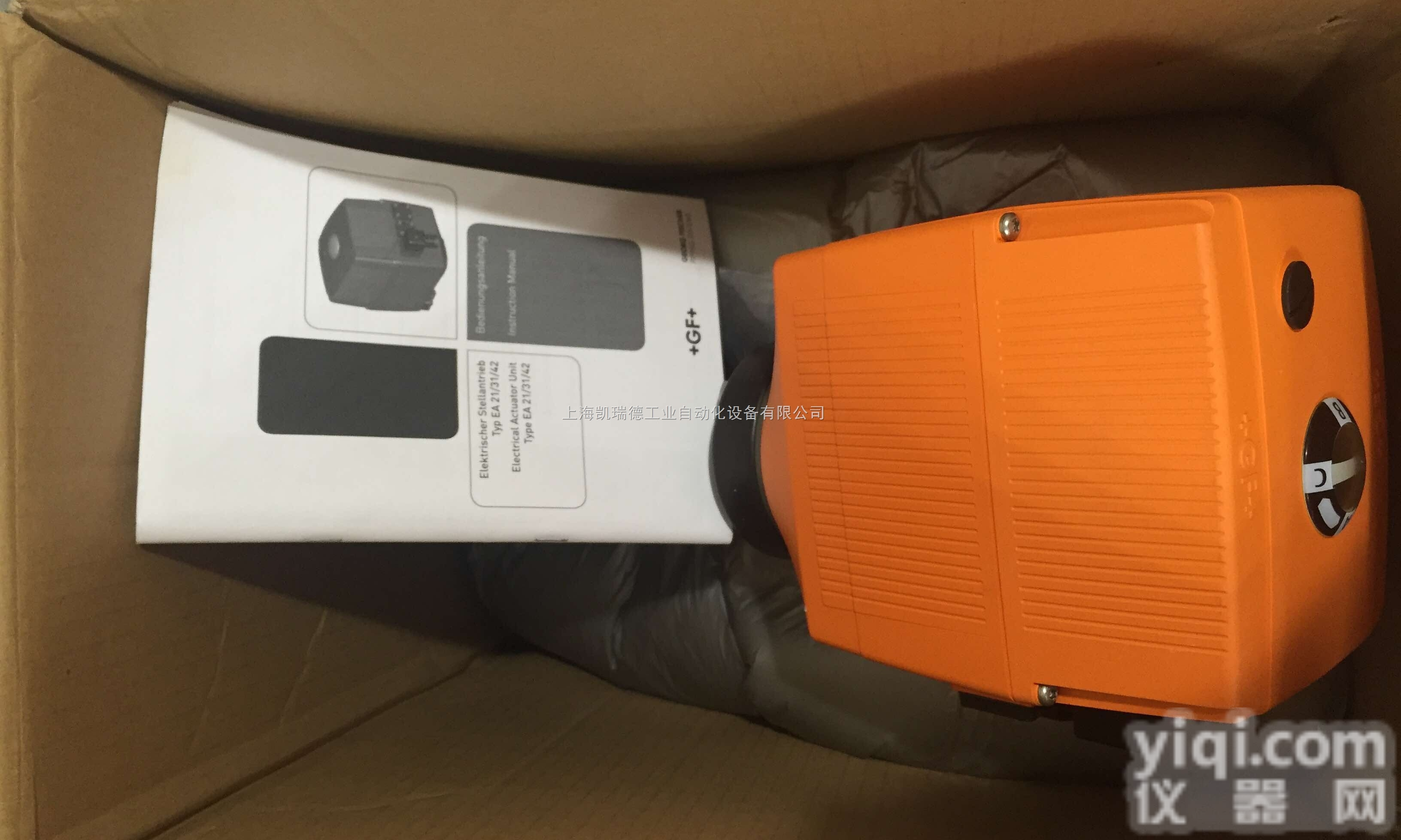

199140070 GF
蝶阀
|GF140型电动
蝶阀
应用领域
型号:199140070
199140605 +GF+电动塑料
蝶阀
140标准型
应用领域
型号:199140605

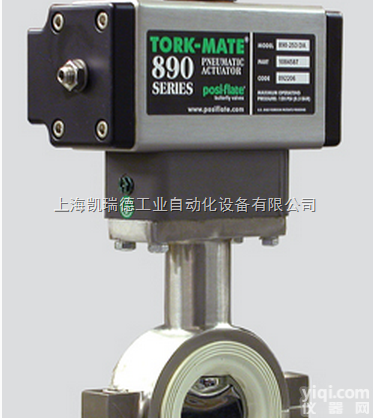

POSI-FLATE
