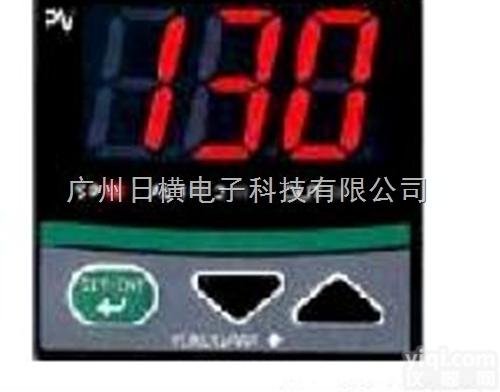

UT130-RN/AL调节器/温控器
UT130产品特性:
温度调节器（1/16 DIN型）大屏显示，方便查看；小型经济，便于使用。UT130标配了动态自动调谐功能与“SUPER”YZ过冲功能。还有作为选配功能的加热/冷却调节功能及通信功能。
UT130功能特点：
-小型、节省空间的1/16DIN封装结构
48（W）x 48（H）x 100（D）（mm）
- 大屏3位LED显示
大型LED显示屏中高达17.5mm的数位显示，大大增强了可读性
- 防尘防滴的面板设计符合IP65标准
- 适用于热电偶与RTD信号的通用输入
- 可选的加热/冷却调节功能
- 可选的加热器断偶报警与双报警输出继电器
- 标准通用电源（100V～240V AC）与选配电源24V AC/DC
- 可选的RS485通信功能，支持MODBUS及PC-link &
UT130技术参数表：UT130-RN/AL
型号
|
后缀码
|
说明
|
UT130
| | | |
温度调节器（标准型）
|
控制输出
| - R
| | |
继电器接点输出
|
- V
| | |
电压脉冲输出
|
固定码
|
N
| |
固定为N
|
可选项
|
/AL
|
报警输出（2点）
|
/HBA
|
加热器断线报警另加2点报警输出
|
/RS
|
通信（RS485，协议为MODBUS，PC-link，Ladd
|
/V24
|
供电电源：24VDC/24VAC
|
其它知识：
带通滤波器的作用：
顾名思义，带通滤波器可以理解成为一个电子接口单元，这个单元可以将特定频率范围内的信号传输过去，而阻断这个频率范围以外的信号，达到选择性传输的目的。与此对应，滤波器可以分为低通滤波器，即某频率以下的信号可以传输过去。高通滤波器和带阻滤波器。这些功能都是通过特定电子原件按照不同的布置实现的。比如电容串联可以阻止低频率信号，导通高频率信号。而并联一个电容就可以实现将高频信号短路的功能。又比如电感。串联电感可以导通低频信号，却对高频信号起到阻止的作用。
1、带通滤波器的工作原理
一个理想的滤波器应该有一个完全平坦的通带，例如在通带内没有增益或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。实际上，并不存在理想的带通滤波器。滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度dB来表示。通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。然而，随着滚降范围越来越小，通带就变得不再平坦—开始出现“波纹”。这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。
除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。 在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益Z大，滤波器的带宽就是f2和f1之间的差值。
2、带通滤波器的应用区域
许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的ZX频率 ，在ZX频率fo处的电压增益Ao=B3/2B1，品质因数 ，3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/(2пfoAoC)，R2=Q/((2Q2-Ao)*2пfoC)，R3=2Q/(2пfoC)。上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。 有源带通滤波器电路，此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。（资料转载于互联网，仅作阅读参考，不做它用！）
