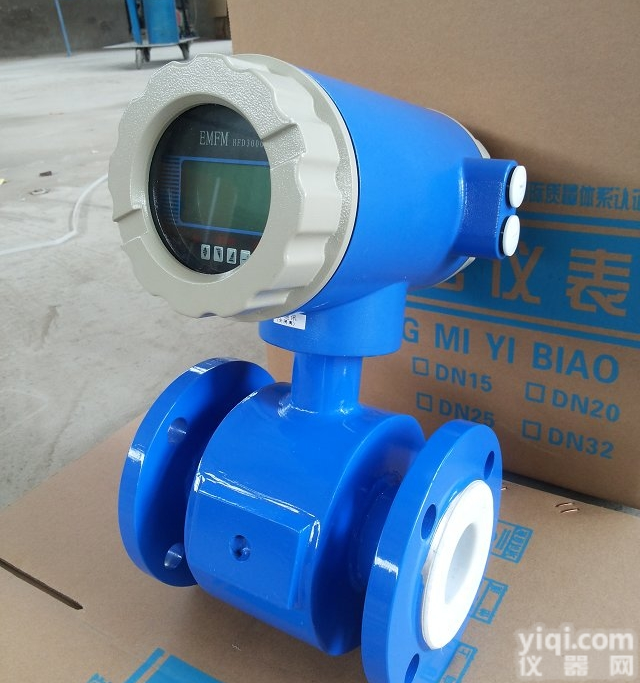

聚四氟乙烯电磁流量计

产品信息
电磁流量计（聚四氟乙烯电磁流量计 ）由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。
聚四氟乙烯电磁流量计价格 聚四氟乙烯电磁流量计选型 聚四氟乙烯电磁流量计优质厂家   —金湖翔盛仪表有限公司是你的！销售热线：18915187066
聚四氟乙烯电磁流量计
一、概述
电磁流量计（聚四氟乙烯电磁流量计 ）由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、工作原理
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导 电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、仪表特点
■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；
■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好；
■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的
稳定性，功耗低；
■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
■在现场可根据用户实际需要在线修改量程；
■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；
■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；
■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）
■具有自检与自诊断功能；
■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；
■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记
录16次掉电时间。（选配）；
■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。


表1
公称通径（mm）
（特殊规格可定制）
流动方向
量程比
重复性误差
精度等级
被测介质温度
额定工作压力
（高压可定制）
流速范围
电导率范围
信号输出
通讯输出
供电电源
要求直管段长度
连接方式
防爆等级
防护等级
环境温度
相对温度
消耗总功率



3. 电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
材料
代号
耐腐蚀性能
316L不锈钢
V
1适用于工业、生活用水，原水井水，城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C
HC
1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液，氧化物溶液有极好的耐腐蚀性
4不适用：盐酸
哈氏合金B
HB
1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用：硝酸
钛
Ti
耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽
Ta
除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂
Pt
适用所有的酸碱盐溶液（发烟硫酸及硝酸）
碳化钨
W
具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质
4.内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料
耐腐蚀性能
工作温度
适用范围
氯丁橡胶Ne
耐一般低浓度酸碱盐的腐蚀
-20～70℃
工业用水污水低浓度酸碱盐
聚氨酯橡胶PO
有极好的耐磨性能,专用于强磨损性浆液,不耐腐
-10～60℃
含固体颗粒的液体（水泥浆矿浆等）
聚全氟乙丙烯FEP
1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑，不易粘附沉淀物
4有很好的耐负压,抗真空作用
-40～180℃
除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE
几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差
-40～180℃
不能用于负压管道及磨损性较强的流体







  一体式和分体式流量计外形尺寸
通径DN
耐压MPa
L*
D
Do
H
h*
n-φ
重量Kg
10
4.0
200
90
60
220
102
4-φ14
4.5
15
200
95
65
222
106
4-φ14
5
20
200
105
75
230
110
4-φ14
5.5
25
200
115
85
235
115
4-φ14
6.5
32
200
140
100
255
122
4-φ18
8
40
200
150
110
260
127
4-φ18
9.5
50
200
165
125
270
140
4-φ18
11
65
200
185
145
275
148
8-φ18
14
80
200
200
160
280
154
8-φ18
17
100
1.6
250
220
180
290
163
8-φ18
20
125
250
250
210
320
175
8-φ18
27
150
300
285
240
330
200
8-φ22
32
200
350
340
295
340
220
12-φ22
44
250
40
405
355
360
240
12-φ26
84
300
500
460
410
405
285
12-φ26
89
350
1.0
500
505
460
440
320
16-φ26
92
400
600
565
515
470
350
16-φ26
115
450
600
615
565
500
380
20-φ26
135
500
600
670
620
530
410
20-φ26
240
600
600
780
725
590
470
20-φ30
320
700
700
895
840
650
530
24-φ30
420
800
800
1015
950
720
600
24-φ33
541
900
900
1115
1050
770
650
28-φ33
668
1000
1000
1230
1160
830
700
28-φ36
858

备注：DN15~300均为三电极结构，含接地电极，无接地环
电极材料及衬里材料的选择
1.电极材料的选择

应根据被测介质的腐蚀性，由用户负责选定，对一般介质，可查有关防腐蚀手册，选定电极材料，对混酸等成份复杂的介质，应做挂片试验。
2.电极材料的耐腐蚀性能
电极材料
耐腐蚀性能
含钼不锈钢
00cr17Ni14Mo2
(316L)
对于浓度小于5%，室温下的硝酸、硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工，尿素、维尼纶等工业。适用于弱酸、弱碱。
铂（Pt）
适用于机乎所有酸、碱、盐溶液，不适用于王水、铵盐
哈氏合金C（Hc）
能耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，Cu++ak或含其它氧化剂的腐蚀。如高于常温的次氩酸盐溶液，海水的腐蚀。
钛（Ti）
能耐海水，各种氯化物和次氯化盐，氧化性酸，有机酸、碱等的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低。
钽（Ta）
具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质腐蚀。

3.衬里材料的选择
       应根据被测介质的腐蚀性，磨损性及温度来选择。氯丁橡胶，可耐一般的弱酸，弱酸腐蚀，耐温65℃ ，氯丁橡胶有耐磨性。聚四氟乙烯几乎能耐除热磷酸以外的强酸，碱腐蚀，介质温度可达180℃但不耐磨损。聚胺橡胶有好的耐磨性能，但耐酸耐碱性能较差。XS-LDEPH聚四氟乙烯电磁流量计 系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总裁，属国内SC，技术达到国内领先水平。电磁流量计（聚四氟乙烯电磁流量计 ）在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
XS-LDE系列电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
