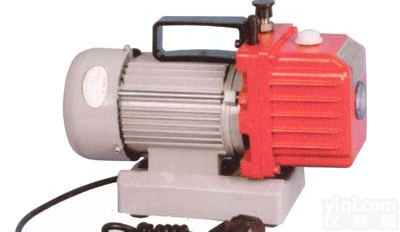

2XZ-1型旋片式真空泵,2XZ型旋片式真空泵

　　　2XZ型真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。

　 　2XZ型双级旋片式真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。

　　 2XZ型双级旋片式真空泵具有体积小，重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ-8）和无防止油封漏油污染场地的措施。

　　 1、2XZ型双级旋片式真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵。

　　 2、泵进气口连续敞通大气运转，不得超过三分钟。

　　 3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。

　　 4、泵有得作压缩泵或输送泵用。

　　 5、泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。

　　 6、装接电源时，按电机标Pai的规定接线，应注意电机旋转方向与支座上的箭头方向一致。

　　 7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。

　　 8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。

　　 9、具泵油采用清洁的SY1634-70 1号真空泵油。

　　10、2XZ型双级旋片式真空泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。



2XZ-1型旋片式真空泵,2XZ型旋片式真空泵公称型号

2XZ-1

2XZ－－双级旋片式真空泵

1－－-抽气速率1L/S



2XZ型双级旋片式真空泵产品选型

2XZ-1型旋片式真空泵,2XZ型旋片式真空泵产品用途

   2XZ型双级旋片式真空泵它的工作性能由高压级与低压级二部分组成，它的吸入口与真空真空设备连接，在运转时容器内的气体将大量吸入与排出。当设备获得真空时，高压级排气阀封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。该泵的技术参数为6×10-2pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，我公司特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套与实验室、医药、食品包装、电子等单位使用。



2XZ型双级旋片式真空泵设计要点

2XZ-1型旋片式真空泵,2XZ型旋片式真空泵安装指南

　　1、2XZ型双级旋片式真空泵使用时，应水平放置于干燥、通风和清洁的场所，与周边距离大于2cm，前后端不少于5cm的空间距离，配套安装于设备上时，应保证风叶罩壳端的正常进风；

　　2、双级旋片式真空泵在配套机器上的安装；拆除底板下的橡胶机脚，用ST4.2自攻螺钉连接，如有特殊的安装要求，请与本厂联系；

　　3、双级旋片式真空泵进气口可根据进气口的螺纹要求连接，也可用皮管插入；

　　4、若直联旋片式真空泵所排出的气体对人体健康或工作环境有影响，可在排气口上接上管道引出工作场所或作环保处理；

　　5、如有特殊需要，可在直联旋片式真空泵的进气嘴安装电磁阀；

　　6、若抽除的气体含有大量水蒸气、温度过高及含有尘埃等，应在双级旋片式真空泵进气口管道上加冷却器、过滤器等相应的装置，以免影响泵的正常使用。

2XZ型双级旋片式真空泵常见问题

1、2XZ型双级旋片式真空泵极限真空不高及其消除

  （1）油位太低，有较大排气声，可加入清洁的真空泵油。

  （2）泵油为可凝性蒸汽所污染，可开气镇净化或更换新油。

  （3）2XZ型双级旋片式真空泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。

  （4）进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。

  （5）2XZ型双级旋片式真空泵进油咀油孔堵塞，可拨出进油咀，疏通油孔。

  （6）真空系统严重污染，包括容器、管道等，应予清洗。

  （7）2XZ型双级旋片式真空泵旋片弹簧折断，应予调换。

  （8）旋片、泵身或泵盖磨损，间隙过大，应进行检查，修整或调换。

  （9）泵温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。

2、2XZ型双级旋片式真空泵喷油

  （1）油位过高，可入出多余油量。

  （2）减雾器中有泵油或杂物，应清除。

3、2XZ型双级旋片式真空泵漏油

  （1）放油螺塞，油箱垫片或装配不当，螺钉拧紧；

  （2）油标未拧紧，有机玻璃过热变形；

  （3）2XZ型双级旋片式真空泵身部件与支座的连接挚垫片未垫好；油封装配不当或磨损；应予调整或更换。

4、2XZ型双级旋片式真空泵噪 音

  （1）旋片弹簧折断，可调换弹簧。

  （2）有毛刺、脏物或变形，运转发生障碍，应检查修磨清洗。

  （3）轴承磨损，零件磨损。应修整或更换。

  （4）电机出毛病，应进行检查。

5、2XZ型双级旋片式真空泵返油

  （1）止回阀未关好，停泵后，油位很快下降，可再开再停，观察变化或拆开检查。

  （2）两泵盖内油封装配不当或磨损，可进行调换。

  （3）泵盖或泵身平面不平整，可进行修整。

  （4）排气阀片损坏 ，应进行调换。

注：检查泵的极限真空，以压缩式水银真空计为准。
