XMAF-5000系列带伺服放大的PID调节器|调节阀门开度

加工定制	是	品Pai	精达
产品型号	XMAF-5000	测量范围	控制输出
测量精度	0.5	外形尺寸	160*80（mm）
显示方式	数码	工作环境	相对湿度

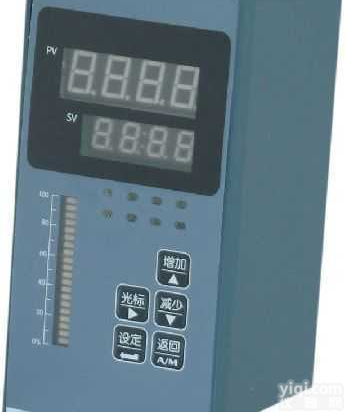

XMAF－5000系列带伺服放大器的专家自整定PID调节器

★适用范围本系列产品将PID调节器和伺服放大器一体化，不仅可按过程测量值与给定值的差值进行PID控制，具有常规PID仪表的全部功能，而且可以根据实际阀位反馈信号和PID运算输出的差值，直接输出正转或反转驱动信号，驱动阀门开度的增大与关小。终使实际阀位跟踪PID运算输出值，过程测量值稳定在给定值附近。适合于温度、液位、流量等过程参数的测量，显示与精确控制。★功能特点■过程测量输入过程测量输入可接受以下任一信号。l热电阻：Pt100、Pt100.0、Cu50、Cu100可切换。l热电偶：K、E、S、B、T、R、N可切换。l标准信号：0-10mA、4-20mA、0-5V、1-5V通用。0-5V以内任意信号按键即设即用l远传压力表：30-350W，信号误差现场按键修正。■阀位反馈输入l0-10mA、4-20mA、0-5V、1-5V通用，按键设定。l0－1.0K三线电位器信号■给定值设定可通过面板上的D键和Ñ键直接修改设定值，也可以加密码锁定不让修改。■控制输出正转、反转控制输出（双向可控硅41A / 600V），可驱动各种阀门执行器。■专家自整定算法l独特的PID专家自整定算法，将先进的控制理论和丰富的工程经验相结合，使得XMAF－5000可适应各种现场。自整定成功率达95%以上。l可手动修改P、I、D等控制参数，控制响应速度快，超调小，系统稳定性好，控制精度高。■手动/自动输出可选，手动/自动可无扰动切换。★仪表外形及尺寸外形(mm)：160×80×80 96×96×112 80×160×80 48×96×110 96×48×110开孔(mm)：152+1.00×76+0.74 92+0.87×92+0.87 76+0.74×152+1.0044+0.62×92+0.87 92+0.87×44+0.62
