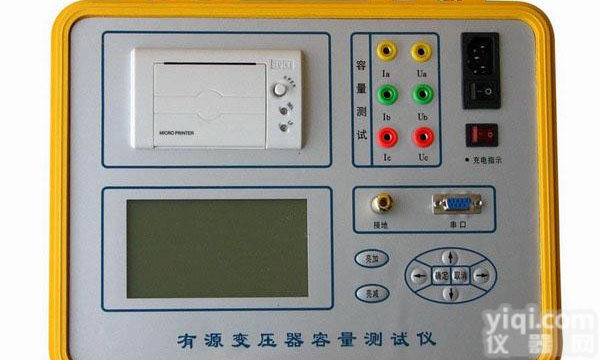

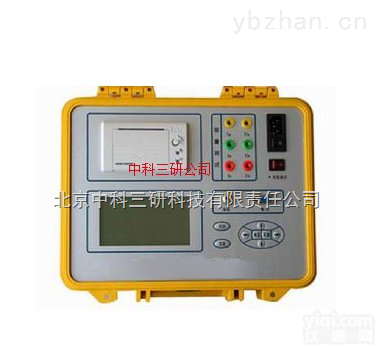

变压器特性容量测试仪

随着电力事业的发展，新材料、新工艺的应用，近年来新型节能变压器不断的更新换代，朝着低损耗、小体积方向发展。由于多种形式变压器同在电网上运行，当变压器铭Pai丢失或字迹不清时变压器额定容量已很难据其体积来分辨，本仪器用语电力、铁路、石油等系统的变压器的检修部门，可以快速、准确的测试出变压器的空载电流、空载损耗、阻抗电压、负载损耗等相关参数，并通过专门软件推测出变压器容量，克服了传统方法中的测量仪表读、接线复杂、读数不同步、测量误差较大等问题。为监测或改制变压器提供所须参数，终服务于降损节能、安全运行的大目标。

■本仪器以先进的DSP数字信号处理为控制及运算核心，运算GX准确，电压电流量程无需事先高置，自动实现量程切换。

■可直接用市电试验电源进行测试。

■方便拥护对测试数据进行分析、保存，并配置了微型打印机，由用户选择是否对数据进行打印。

■仪器可以显示电压和电流的实测波形。即可不接示波器探头，就能观察电压和电流的波形。仪器还配有高精度湿度伟感器，可显示机箱内部温度，为现场试验提供参考。

■可根据现场测试参数自动判断被试变压器的额定容量及型式，并计算出特性参数与国标的偏差。

■具有数据自动存储功能，存储量不少于是5台变压器的额定参数，且掉电后可长时间保存，并可随时查询。

■具备计算机接口，可与复读机实现实时数据传送。

■提供管理软件，可实现通讯、存储、查询、数据分析、打印试验报告等。

■本仪器采用中文菜单，界面直观，键盘控制测量，自动化程度高，操作接线简便。

■仪器体积小重量轻，便于携带。

■测量参数范围

■测量变压器型式：S2（SJ、S4等）、S7、S9、S11

■测试变压器容量：20~1800KVA/3~10KV

■三相电压：Ua（Uab），Ub（Ubc），Uc（Uca），Up（平均）

■范围：30~500V 准确度：0.2级

■三相电流：Ia，Ib，Ic

■范围：0.6A~60A 准确度：0.2级

■空载损耗：P0

■空载电流：Icp

■空载电流百分比：10%

■测量电流下的负载损耗：P

■折算到额定电流下的负载损耗：PK

■测试温度折算到75度下的负载损耗：PK75

■额定电流下的阻抗电压及百分比：UK、UK%

■折算到75度阻抗电压及百分比：UK75

■功率准确度：0.1≤cosΦ≤1 准确度：0.5级

0.05≤cosΦ<0.1 准确度：1级

■电源：

■电压：AC 220V±10%

■频率：50Hz±2%
