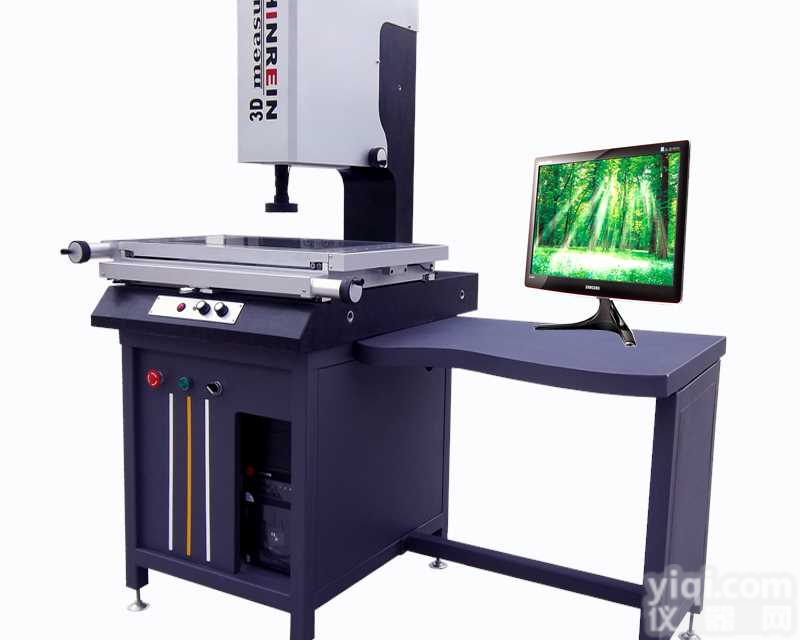

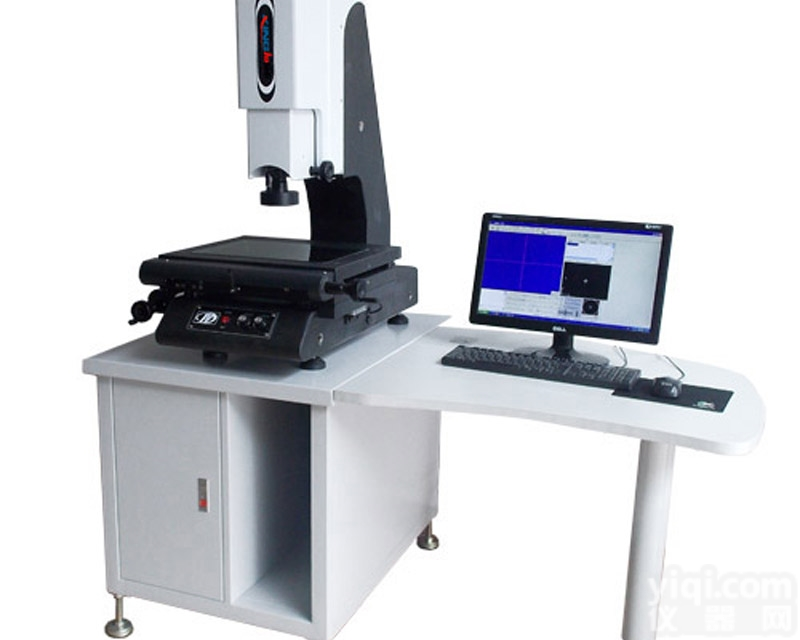

厂家直销高精密影像测量仪，二次元测量仪投影仪

产品信息
SRN系列光学影像测量仪采用高清晰CCD取像,结合多极变焦物镜,而且配备简单易用的测量软件,具备点,线,圆,两点距离,角度量测功能及坐标平移功能,测量数据可以输出到EXCEL,可以对二维测量的座标进行视觉化分析处理，应用于各种工、模具的测量及逆向工程!
二次元影像测量仪又名光学测量机，是目前Z为先进的测量仪器之一

产品简介



SRN系列光学影像测量仪不但采用高清晰CCD取像,结合多极变焦物镜,而且配备简单易用的测量软件,具备点,线,圆,两点距离,角度量测功能及坐标平移功能,测量数据可以输出到EXCEL,WORD中或将其量测元素的几何图形输出DXF软件的自动寻边功能更增强了测量的精确度,减少了人为误差，可以对二维测量的座标进行视觉化分析处理，应用于各种工、模具的测量及逆向工程。广泛用于具有S端子，五金件，手机零配件，刀具等的精密测量仪器。
另外一项重要的特点是：通过在测量机Z轴上的高精度的CCD数字摄像头，将被测微小尺寸予以放大，利用先进的图像信息处理技术，可编程控制光学照明技术实现对微小或易变形的零部件的非接触测量，从而可替代工具显微镜和投影仪，可以方便的确定被测物体的边界条件，求得产品的真实值．


性能特点：

1．影像采用手动定位寻边，自动寻边工具，自动影像对焦指示器，轻松获取清晰影像。
2．数码影像放大功能，连续变倍镜头,可以30X-190X连续变倍,LED冷光源避免了工件的二次变形．
3．程序编辑功能，自动生成精度检测报告功能。
4．Z轴采用交叉导轨加配重块的全新设计,镜头上下升降受力均衡,确保精度。
5．独特的滤光设计，可使CCD基本上不受环境光影响。
6．引进德国技术，一健式操作，德国全局误差控制系统,无积累误差。
7．无间隙磨擦传动,既可小范围微调也可快速移动，实现定位准确。
8．测量软件简便易用，学员可以快速学习及掌握。
9．被测工件可以任意摆放，并且可以实现多角度测量，工作台具备开敞的工作空间，装卡工件及测量观察都异常方便，投影头可以运动到工作空间的任意位置，极大的方便了测量。


参数规格:

仪器型号
SRN5040
金属台尺寸(mm)
770×670
玻璃台尺寸(mm)
540×440
运动行程(mm)
500×400
仪器重量（kg）
340
外型尺寸：
                                        970x710x900


测量与瞄准系统
摄像机：SONY彩色1/3"CCD摄像
显示器：15英寸彩色显示器
双焦物镜倍率：0.7-4.5X 工作距离：75mm
电视总倍率：30-190X 物方视场：14-2.2mm
Z轴调焦升降：200mm X.Y坐标示值误差≤(3+L/200)μm(L为被测长度)


产品资料


2D（可依客人产品来选择）―功能介绍

元素测量：测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
元素构造：ZX点构造、交点构造、中点构造、线构造、圆构造、角度构造。
元素预置：点、线、圆、弧。
图形处理：座标平移，工件摆正。任意轴摆正，座标系重置。
图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
影像支持S端子输入；影像大小640*480mm。测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。多种语言界面切换。


2.5D（可依客人产品来选择）―功能介绍

光学测量高度：测量任意两个平面的高度，非接触测量减少接触所产生的变形因素！
平面度测量：同时测量同一平面多个点的平面度！
沉角测量：对于不同高度的两个圆产生的沉角可以进行测量！



３D手动系列（可依客人产品来选择）―功能介绍　

１：具有２D光学测量仪器的全部功能！
２：此仪器可以采用光学测高，平面度，沉角！
３：结合MCP测针，可完成多项三坐标测量仪功能！
４：快速边缘追综系统，快速完成平面抄数的工作！
５：与CAD强强结合，使更多的功能通过此平台加以实现！
６：大面积平面图形的扫描功能，能快速完成JPG图片方式
，在其它的软体中叫做地图功能！



三坐标中７０％功能如下：
圆柱外径　　圆柱内径　　
圆锥顶角　　球直径 　     R角
高度　　        宽度　 　    距离
两面夹角　　直线度　 　平面度
圆度　　　　圆柱度　 　垂直度
平行度　　　同轴度
圆两孔ZX距离　　     　孔边距离


设计要点

元素测量：
能测量 12 种元素（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线）。
特点：测量方法多样（自动判别测量、采点测量﹐对比测量、公差对比测量。预置元素），可以满足用户不同需求，大大提高使用的方便性和测量精度。单点采集方法有多种﹕可鼠标采点,十字线寻边采点,放大采点。能测量闭合云线的周长，面积及ZX，使用三次插值算法，为目前Z准测量云线的方法。可以进行框选测量多圆，快速，准确的一次测量多个圆。测量的数据可以保存为 DXF 档，或.BMP 图片，及用户程序格式

自动捕捉测量
点击，然后用鼠标用鼠标圆圈去套住工件的边缘，即可自动寻边得到线，圆或者弧。会自动框住圆。


元素构造
元素构造功能强大。元素构造提供 10 种构造法（【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】）构造几何元素。元素构造使得用户轻松应付一些难以测量的元素，从而提高工作效率。构造元素以元素类型为导向。有多种构造结果时，提供各种构造结果以供用户选择。

选择组合法,点击确定,即将两点连线；选择对称法,点确定,即求两点的对称线

显示结果丰富
对各种元素的测量结果显示﹐其信息量大﹐能满足各种客户的需要。并可设置哪些内容显示,哪些内容不显示﹐也可以单个元素进行单独设置其显示信息。也可对同类元素进行设置，下图是圆元素的显示信息设置对话框



如果测量结果超差，会指示是哪项内容超差，并将该项显示成红色，如下图





坐标系统：
可根据图纸建立多重工件座标系。实现各坐标系的座标变换；能方便地实现直角坐标系与极坐标系之间的相互转换；能实现各工件坐标系的存储和调用。

光学对焦与测高功能
提供JZ对焦和快速对焦功能,可以通过对焦测量高度值，可手动或自动对焦得到当前的点座标


图形功能：
有完善的图形处理和显示功能（缩放、平移、视窗显示、局部放大、全屏显示），使测量结果变得更加形象、直观，便于用户操作。

标注功能：
能直接在绘图区及影像区的元素图形上标注角度、距离、X 方向距离、Y 方向距离、圆（弧）半径、圆（弧）直径、弧长。使用户一目了然。





语言转换：
现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝大多数用户的需求。系统默认的语言与计算机操作系统相一致。用户可通过“参数设置”实现中英文切换。

报表功能
测量数据可以导出到 Excel、Word,AutoCAD,TXT中。运行用户程序时，可将数据按行或列方式导入到 Excel中。
导入到报表中时，可选择是否导出图形和位图。下图是同一个工件图片，测量五次后，自动导出到 Excel 中的报表





合作单位

经典客户名录：――致2016年元月份，本司累计客户量达10000个忠实用户！
