一、产品概述

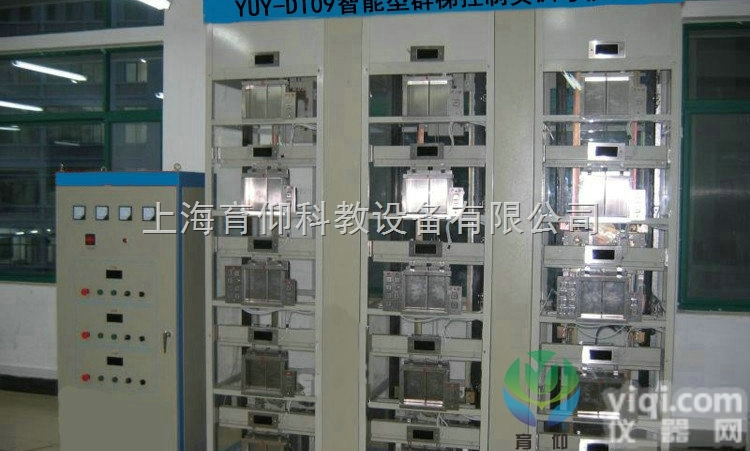

本设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且设置了电路部分、机械部分等常见的几十项故障供学生动手实操。整套设备采用三台五层电梯群控，每台电梯都有一台PLC控制，PLC之间通过RS-485串行通讯交换数据，电梯外呼统一管理，更加接近现实中的楼宇电梯控制。学生不但可以锻炼故障检测和排除故障的能力，还可以了解多台PLC联机编程原理和提高编程技能水平。通过计算机网络、编程软件、考核系统软件、人机界面与硬件配合，充分体现了科学性、先进性、实现了信息化、网络化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性和智能考核打分等功能。
本设备采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯，每部电梯都由一台PLC控制，PLC之间通过RS-485串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过它，学生不但可以提高故障的检测和排除能力，还可以了解多台PLC联机编程原理从而提高编程技能。
整套系统的通讯接口采用开放式结构，且可以联入教学网络中，可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统，可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。
二、技术参数
工作电源：AC380V±5%(三相五线) 50Hz
额定电流：
环境温度：-10℃～40℃
相对湿度：≤90%
外形尺寸：1980×660×3000mm
控 制 柜：800×480×1850mm
变 频 器：FR-A740-0.75KW
Ｐ Ｌ Ｃ：三菱FX
控制方式：开关量/数字量双控及VVVF技术
层 数：五层五站×三台
曳引机功率：90W/380V
设备重量：700Kg
三、产品结构
井道框架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，采用钢架结构。
曳引机：位于柜架顶部，是电梯的动力设备，安装在两条承重梁上。主要由以下部分组成。
电动机：鼠笼式三相感应电动机，采用变频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
制动器：只在电梯通电运转时松闸，当电梯停止时制动，并保持轿厢位置不变，工作电压为AC220V。
控制器：采用蜗轮蜗杆减速器，具有精度高、效率高、噪音低的特点。
曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
变频器：根据PLC给出的指令，对电机的运行频率、电压进行调制，使电机平衡。
可编程序控制器(PLC)：控制电梯的运行状态，根据内呼或外呼信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。
安全及门锁回路：由继电器回路组成，门锁、急停开关的通断决定安全回路的正常与否，以使PLC判断电梯是否处于安全状态。
导 轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
轿 厢：由曳引钢丝绳悬挂，通过曳引轮另一端连接对重，在导轨上运行，轿厢装备自动门，门上装有联锁开关，当门关闭后电梯才能启动，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
对 重：与轿厢连接，作用是平衡轿厢的重量。
层 门：门上有门锁开关，当层门关闭后，电梯才能启动。
操纵箱：设在井道正面左侧，模拟乘客在轿厢内选层的信号输入设备
数字显层器：七段数码管显示轿厢所在楼层"1"、"2"、"3"、"4"、"5"选层按钮、开关门铵钮
方向指示灯：电梯运行方向指示
超重指示灯：电梯超重时指示(带声音报警)
电源锁：开关电梯电源，即首层外呼盒
减速信号系统：由永磁感应器构成，提供轿厢停层位置信号
终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
四、基本配置
序号
| 名 称 |
型号
| 规格（长×宽×高） |
单位
|
数量
| 备注 |
1
|
五层五站教学透明电梯
|
YYDT-QF5
|
660×660×3000mm
|
台
|
1
|
|
2
| 控制柜 |
YYDT-QF5
|
800×480×1850mm
|
套
|
1
|
|
3
| 计算机系统 |
|
|
套
|
1
|
校方自配
|
4
| 电脑桌 |
YYDT-QF5-1
|
|
套
|
1
|
|
5
| 高级五轮转椅 |
|
|
套
|
1
|
|
6
| 手持编程器 |
FX-20P
|
|
套
|
1
|
|
7
| 编程电缆 |
SC09
|
|
套
|
1
|
|
8
| 电源电缆 |
|
|
套
|
1
|
|
9
| 群梯实训说明书 |
|
|
套
|
1
|
|
10
| 配套光盘（包含相关软件及电子版手册） |
|
|
套
|
1
|
|
五、群梯控制系统智能考核监控软件
本套设备的智能监控软件要根据实物的功能而设计的，界面要简单明了。在一台电脑的界面上就可以监视到整个电梯群的工作情况，每台梯的位置，运行状态，以及超重情况。
