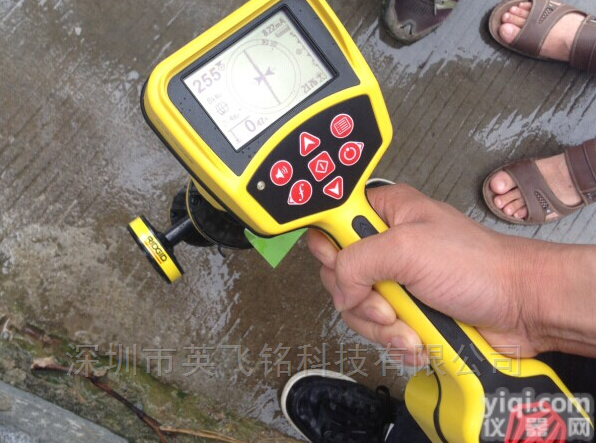

电缆探测仪，光缆定位仪，美国里奇SR-20

电缆探测仪，光缆定位仪，美国里奇SR-20

SR-20内置八根全向天线，三维立体定位实时显示目标管线，界面一目了然，导向箭头快速查找目标！
品Pai：艾默生里奇
型号：SR-20
产地：美国

产品详细介绍：

SR-20管线定位仪，采用专利技术的全天向的天线，可通过图形化管线显示及导向箭头灯信息，实现快速JZ定位，满足高端用户的需求，主要应用于管线定位，也可定位信号发生器。您可以自定义任何频率进行探测定位（10Hz-35KHz）,Z多可存储30个自定义频率。

对比现在市面上管线定位仪操作更简单，定位更JZ，使用更简单。

SR-20原理：

SR-20管线仪采用电磁法探测地下管线，通过信号发射机对金属管线施加信号，在金属管线中生成管线电流并在管线周围产生感应磁场；通过接收机测定管线的感应磁场，从而准确地确定管线的位置、深度、走向和信号电流强度。

SR-20核心技术参数：

SR-20接收机

信号处理天线：8个立体全方位天线。

有源探测频率：128HZ 1KHZ 8KHZ 33KHZ

无源探测频率：50HZ 60HZ 100HZ（CPS信号） 120HZ

<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ

信号发生器频率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等

定 位 精 度：深度值的±3% 无强干扰情况下

测 深 精 度：
0-3米 深度值的±4% 无强干扰情况下

3-5米 深度值的±5% 无强干扰情况下

5-9米 深度值的±8% 无强干扰情况下

方向测量精度：15°以内 弯点/三通点2米内

5°以内 弯点/三通点2米内

重量：1.8公斤

显示内容：显示输出电流大小，同时显示输出功率、

输出电压和回路绝缘电阻大小。

电源：8节1号 电池 或外接12V充电电池

ST-510发射机 ST-305发射机

ST-305发射机（功率5W）

频率：1KHZ 8KHZ 33KHZ

电源：6节2号电池

SR-20发射机参数对比：

SR-20仪器配置

标准配置

ST-510发射机或ST-305发射机1台

SR-20接收机1台，

4＂感应式信号夹钳

直连导线1条，接地棒1根，仪器箱1个，说明书1套

SR-20特点：

1、 在复杂情况下，通过辨认目标管线上的电流来快速识别目标管线

2、 在直埋电缆（光缆）探测中可以定位电缆（光缆）外皮破损（接地）故障点位置

主要特点

1.增益的自动连续调节

仪器根据需要可以自动调节，使操作者操作更简单，特别对于检测经验不是很丰富的操作人员非常有必要。

2.所有信息一屏全显示：

以上所有信息全部直接显示在同一屏幕上；这对管线检测人员操作更简单、判断更直观、即使对干扰情况特别复杂的区域也能在屏幕上显示出管线的实际信息。

3.抗干扰更强，定位更准确：

全世界Z多的8个信号处理天线，使得该仪器增加了前所未有的功能外，也大大增强了仪器定位和测深以及防腐层检测的精度；

4.重量Z轻，便于携带：

接收机只有1.8公斤，几乎是市面上Z轻的管线仪，同时可折叠式设计也保证了操作人员更容易携带；

5.更适合野外使用：

机器整个外观采用醒目的黄色，同时机器外壳采用一体的工程塑料注模结构，发射机采用背带和手提式设计，重量仅6公斤（含电池），整个机器1个人就可轻松携带作业。

6.阴极保护管道的专用频率：

接收机自带CPS信号接受频率（100HZ），对于具有阴极保护管道使用就更容易，可以不使用发射机就可以进行轻松的管线检测；

7.无源探测能力：

接收机因为采用了8个多立体天线设计和超宽范围（0HZ-36HZ）多频率（50 HZ、60HZ、100HZ、120HZ、<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ 共7种无源探测频率－－-当前世界Z多）设计使得该款仪器拥有当前世界上的无源探测能力，很大多数的管道可以不用发射机直接进行检测出管线的位置、深度和走向等内容。

8.人性化的设计：

接收机的可折叠式设计、重量轻便、黄色醒目的颜色，发射机接地棒藏在底部，32米长的连线有专用的放线盒、即可以手提又可以侧背等外观设计。仪器自动背景光、可调的对比度、强大的信息同一个屏幕显示、仪器天线电子垂直管道平面设计（保证更准确的获取检测数据）、大屏幕显示、自动放大的数字、远距离遥测功能都充分考虑到了用户的操作简单、快捷和获取的信息更自信等等这些设计，无不充分体现了更人性和一切为用户着想的设计。这一点获得了很多资身人事的赞成。

电缆探测仪，光缆定位仪，美国里奇SR-20
ST-510发射机（功率10W）
