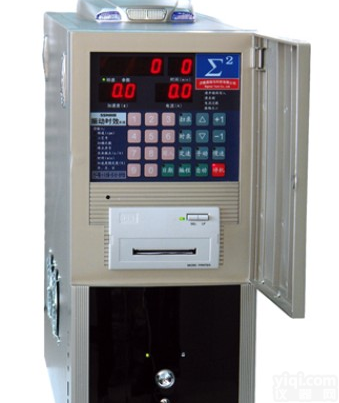

科学振动时效机 振动去应力-济南西格马



      本振动时效机通过开发四档调速、多峰值识别、在线打印、局部扫频、多振型时效等功能，实现了快速、科学的振型分析，可准确地消除工件关键部位的残余应力。

      适用于各种非标工件

参数表如下：

型 号 参数	SSSN80B	SSSN100-1B	SSSN100B	SSSN150B
电机调速范围（r/min）	1000~8500	1000~10000	1000~11200	1000~15000
激振力（kN）	35	30	15	10
电机功率（kw）	2.2	1.5	1.2	0.6
可处理工件单件重量（t）	350	300	150	30
稳速精度（r/min）	≤1
加速度显示范围（g）	0~25.5
键盘调速档位	4

综合特点：去应力准确、特灵活、特实用。
适用：各种工件。

   对于通常的各种工件，为科学、准确、快速去应力，根据Z简洁、Z实用的振动时效工艺流程，Sigmar开发了一套极其实用、功能强大的计算机控制软件。操作者可现场用手动方式控制设备灵活、GX、高质地处理各种工艺参数不熟悉的工件。
  　本系列有四种规格，主要功能如下：
1、超级科学手动（含局部扫描、四档调速、局部打印、识别、时效…）
2、在线打印、识别
3、多振型时效
4、大数码管显示
5、可遥控识别振型
6、无槽永磁电机
7、过载、过流、过速保护
8、主机、电机均采用强、弱电隔离
9、可遥控操作




灵活的在线打印功能
      1、 振前在线全程扫描、全程打印



       2、在线打印、监测时效效果


      3、振后在线局部扫描、局部打印



      4、 振后单峰值局部扫描、局部打印


    科学型振动时效设备，可让操作者根据其对工件时效要求的理解及现场情况、在手动状态下，灵活地在线打印、多峰值识别、任意处理众多有效峰值，让工件得到充分、准确的时效。
    如下图，梁形工件（a），扫描得a-n曲线如图（b）,根据科学振动时效原理，进行振型分析后由图（c）（d）显然可见：共振频率n1 可ZD消除A区应力,n2可ZD消除B区应力。于是，
    假设残余应力在A区，选振幅的频率n2去时效则对A区没有效果，即误时效；
    假设残余应力在B区，选频率值的频率n1去时效，B区也达不到效果，也即误时效；
    假设A、B区均有残余应力，若只选择其中一个峰值（即单峰值）时效则总有一区没有效果，即漏时效；因为只有n1、n2双峰值处理才能使A、B区都有效；
    假设A、B区中只有一个区域有残余应力，既用n1又用n2去时效工件就会带来时间的浪费、无谓的电机损耗及噪音，也可能导致工件薄弱环节的疲劳，也即乱时效。
   所以，针对有效工艺参数事先不熟悉的工件，若不分析工件应力位置，不分析现场峰值及振型与工件区域的对应关系，就按事先设定的原则去时效，则常会带来误时效、漏时效、乱时效。
    总之，由于振动时效控制箱（主机）只能识别a-n曲线（b）；而振型只能靠操作者去现场亲自识别。所以，盲目采用设备的全自动时效方式，必然导致误时效、漏时效、乱时效。所以，利用科学型振动时效设备，操作者根据残余应力分布可方便地通过识别振型反过来选择频率，达到准确有效的时效结果。




南通恒力重工70t重的卷板机机架在时效


西安某电炉厂焊接件在用Sigmar设备消除焊接应力


攀钢起重运输机械厂在用Sigmar设备消除行车的焊接应力
