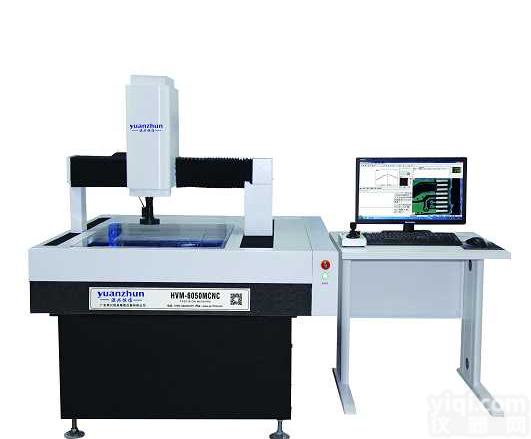

龙门式大行程全自动影像仪生产厂家，源兴龙门式全自动影像仪价格

一、龙门式大行程全自动影像仪的用途：

广泛用于航空航天、汽车船舶、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板、丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳等尺寸精度检测。

二、龙门式大行程全自动影像仪的特点：

1、龙门式YVM-CNC是本公司推出的中大行程三维复合影像测量仪，空间宽阔、适合大尺寸产品测量。

2、原装英国Renishaw1μm光栅尺，保证与机体一致的热膨胀系数，提升检测精度。

3、独特传动、驱动设计，抗角摆能力强；降低了仪器结构误差。

4、基座采用花岗石（00级）材料，坚固的平台设计，保证拥有极高的稳定性及刚性。
5、采用台湾品Pai“滚珠丝杆+精密线性导轨”，配合日本高性能交流伺服系统全闭环控制，高精度，高速度，高稳定性。

6、采用高分辨彩色工业级600TV线高清CCD，保证拥有高质量的测量画面，快速的测量速率。

7、光源采用6环8区设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。

8、结合强大的YR-CNC自动测量软件，可实现GX、准确的大批量工件测量。完善的测量功能为用户提供了的测量解决方案。

9、可根据客户需求量身定制，实现人性化，效率化操作。

 四、龙门式大行程全自动影像仪软件YR-CNC功能：

1、测量功能齐全：

能直接测量12种2D元素(点、线、圆、弧、矩形、槽形、环形、开曲线、闭曲线、圆柱、圆锥、球、平面)能测量曲线的周长、面积、直径等、采用NURBS曲线拟合算法，比其他曲线拟合算法更接近真实数据可以通过影像测量三维元素。 测量方法多样，共有自动寻边，分段自动寻边、鼠标屏幕直接取点、十字线取点、临近采点、对比、采尖点、轮廓采点、探针点、激光采点等方法。

2、寻边算法，确保采样点精确度，及采样稳定。

3、自动像素校正，无需频繁移动，一键可自动像素校正。

4、元素构造：

元素构造功能枪法，提供多种方法，平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切构造元素,元素构造使得用户可以轻松应付一些难以测量的元素，从而提高工作效率。构造的过程为选取参与构造的元素->选择结果元素，简单明了。用图示的方式提供构造方式的选择。

5、报表功能丰富。

6、超差红色警示：如果测量结果超差，可以显示哪一个元素超差，并可以显示哪一项超差，导出的EXCEL同样可以提示哪项超差。

7、影像窗口功能丰富：可以显示视频放大倍率和比例尺， 可以做简单的距离和角度测量。

8、坐标系功能丰富：

可根据实际情况建立多重坐标系，可方便自由切换各坐标系下的数据，能方便实现直角坐标系和极坐标系之间的转换，能实现各种不同坐标系的保存与呼出，能显示不同的坐标系模式。

9、坐标系功能丰富：

程序的编辑与修改非常方便可方便修改程序的光源数据、运动数据、对焦数据、程序的位置、测量的高度等数据，并可用新元素替代旧有元素。

10、丰富的公差功能：

提供多种尺寸和形位公差计算。并可计算二维和三维公差。例如圆度、圆柱度、直线度、平面度等形状公差，还有位置度、平行度、垂直度、倾斜度、同心度、跳动等公差。

11、自动对焦及影像三维测量功能：

软件拥有高速高精度影响对焦功能，高倍下对焦重复性可达3um(标准器表面)可以通过对焦测量高度和平面度。

12、运动控制模式丰富：

可通过操纵杆控制、软件运动界面控制、移动对话框控制、鼠标影像区拖动、鼠标图形区移到此处、鼠标图像区移到此处，移到元素ZX等方式控制。

13、强大的标注功能：

提供多种标注类型，如距离、角度、X距离、Y距离、半径、直径、弧长等标注可以在标注完成后修改位置可以自动标注用户程序运行结束后标注依然存在。

14、地图导航功能、扫描功能及轮廓跟踪功能：

软件提供强大的导航功能，可以通过指定起点和终点对整个地图进行扫描，还可将外部传感器拍摄的图片导入进行导航扫描功能可以用于逆向功能，可以指定扫描的起点和终点，特殊设计的算法，可以过滤杂点，提高扫描的准确度和实用性轮廓跟踪可以对开放的或封闭的图形进行轮廓跟踪，从而得到感兴趣的轮廓。可对轮廓设定扫描点数，软件自动计算扫描间距。

五、龙门式大行程全自动影像仪的维护与保养：

本仪器属于精密测试仪器，必须定期进行精心的维护与保养，以便保证仪器的测量精度及较长的使用寿命，具体请遵照使用手册的程序要求进行保养。

1、清洁机身外壳时，请用软布擦拭即可。

2、请勿将仪器置放于周围灰尘多、振动大、温差大等不良场所。

3、仪器使用完后为避免沾染灰尘，请将防尘罩盖上。

4、工作台导轨、Z向升降导轨要定期进行保养并喷涂防锈油，防止生锈，影响机台测量精度。

5、请定期每月一次，加适当润滑油于滑动或传动部分的机件上，保证机台的运转顺畅。

6、仪器的玻璃平台表面精度严谨，拿取工件时应小心，切勿以锐角刮伤平台或敲击平台。

7、玻璃平台在使用前后应用绵纸擦拭清洁，并视情况以清洁液保养擦拭。

8、如果仪器需要搬动，请将X.Y.Z三轴的锁板全部锁紧、固定，方可进行搬动（尽可能打电话先咨询工厂售后人员，请专业人员来搬运，以免造成机器的损坏）。

9、仪器精密部件，如影像系统、工作台、光栅尺以及Z轴传动机构等均需精密调校。所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸。
