供应ISG100-100立式管道泵规格,耐腐蚀离心泵,离心泵厂家

产品信息
ISG立式单级增压泵根据IS单级单吸离心泵与管道泵之性能参数,参照ISO2858和的国家管道泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。供应ISG100-100立式管道泵规格,耐腐蚀离心泵,离心泵厂家
   管道泵_副本



 ISG立式单级增压泵产品简介

ISG立式单级增压泵根据IS单级单吸离心泵与管道泵之性能参数,参照ISO2858和的国家管道泵标准JB/T53058-93进行设计制造的GX节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。供应ISG100-100立式管道泵规格,耐腐蚀离心泵,离心泵厂家



 ISG立式单级增压泵产品特点

1、ISG立式单级增压泵为立式结构,进出口口径相同,且们于同一ZX线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.供应ISG100-100立式管道泵规格,耐腐蚀离心泵,离心泵厂家
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。



 ISG立式单级增压泵产品用途

1、ISG立式单级增压泵供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T：≤80℃。供应ISG100-100立式管道泵规格,耐腐蚀离心泵,离心泵厂家
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城 市采暖系统循环用泵,IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。

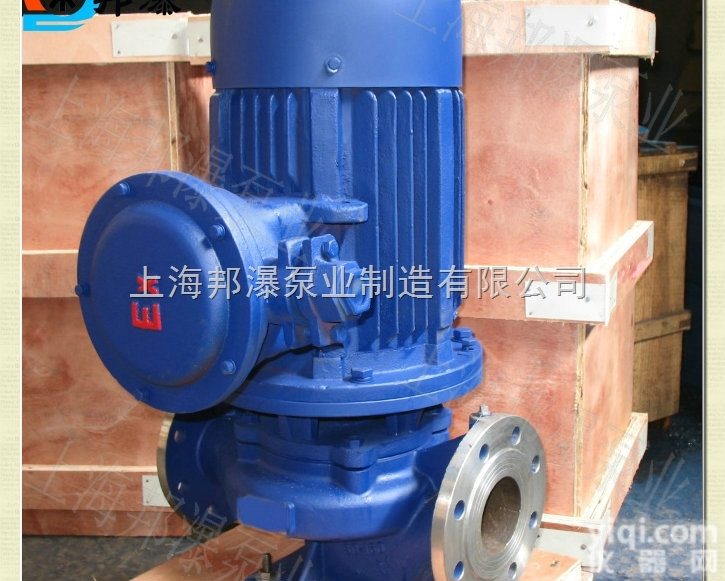

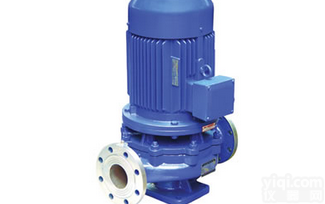

3、IHG立式不锈钢化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金 电力、造纸、食品、制药和合成纤维等部门,使用温度T：-20℃-120℃。
4、YG管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T：-20℃-120℃。



 ISG立式单级增压泵使用条件

1、 吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注：如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。




ISG立式单级增压泵常用型号：











QQ截图20140612210716




 ISG立式单级增压泵易损件(机械密封和轴承)
电机功率
轴     承
机械密封
0.18KW、0.12KW
201
104-12
0.25KW、0.37KW
202
104-14
0.55KW、0.75KW、1.1KW-2
204
109-18
1.1KW-4、 1.5KW、2.2KW-2
205
109-20
2.2KW-4、3KW
206
109-25
4KW
306
109-25
5.5KW、7.5KW-2、7.5KW-4
308
109-25
11KW、15KW、 18.5KW-2、22KW-2
309
109-35
18.5KW-4、22KW-4
311
109-45
30KW、37KW-2
312
109-45
37KW-4、45KW
313
109-45

55KW、75KW-2、90KW-2


314
109-55

 ISG立式单级增压泵-故障原因及排除方法
管径mm
流量(L/S)
1
2
4
6
8
10

25
3.2
13




38
3.5
14
15



15
20

50
0.8
3.1
13
29




25
30

65

0.8
3.2
7.1
13
20




40
50

75

0.4
1.6
3.3
5.9
9.6
21.6





60
70

100


0.4
0.8
1.3
2.1
6.8
8.6
13
19.




80
90

125



0.2
0.4
0.6
1.3
2.7
4.1
5.9
10.





100
110

150




0.1
0.2
0.5
1.1
1.6
2.3
4.2
6.4
9.4





120
130

175





0.1
0.2
0.5
0.7
1.0
1.9
2.9
4.3
5.8
7.7
9.6




140
160

200






0.1
0.2
0.3
0.5
0.9
1.5
2.1
2.9
3.7
4.7
6.1
7.2
8.5



180
200
250






0.1
0.1
0.2
0.3
0.5
0.7
0.9
1.2
1.5
1.9
2.3
2.8
3.3
3.7
4.9
5.2

300






0.1
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.9
1.1
1.3
1.5
2.0
2.4
3.0

 ISG立式单级增压泵故障原因及排除方法
故障现象
可能产生的原因
排除方法
1、水泵不出水
 a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。
 b、电机运行方向不对,电机缺相转速很慢。
 c、吸入管漏气。
 d、泵没灌满液体,
      泵腔内有空气。
 e、进口供水不足,
      吸程过高,底阀漏水。
 f、 管路阻力过大,泵选型不当。
 a、检查,去除阻塞物
 b、调整电机方向,坚固电机接线
 c、拧紧各密封面,排除空气
 d、打开泵上盖或打开排气阀
      排尽空气
 e、停机检查、调整(并网自来水
      管和带吸程使用易出现此现象
 f、 减少管路弯道,重新选泵。
2、水泵流量不足
 a、先按1.原因检查。
 b、管道、泵流产叶轮部分阻塞、
      水垢沉积、阀门开度不足
 c、电压偏低
 d、叶轮磨损
 a、先按1.排除
 b、去除阻塞物
      重新调整阀门开度。
 c、 稳压。
 d、更换叶轮。

3、功率过大
 a、超过额定流量使用。
 b、吸程过高。
 c、泵轴承磨损。
 a、调节流量关小出口阀门。
 b、降低
 c、更换叶轮

4、杂音振动
 a、管路支撑不稳。
 b、液体混有气体。
 c、产生汽蚀。
 d、轴承损坏。
 e、 电机超载发热运行。
 a、稳固管路
 b、提高吸入压力、排气
 c、降低真空度
 d、更换轴承
 e、搞整按5。
5、电机发热
 a、流量过大、超载运行。
 b、碰擦。
 c、电机轴承损坏。
 d、电压不足。
 a、关小出口阀。
 b、检查排除。
 c、更换轴承。
 d、稳压。
6、水泵漏水
 a、机械密封磨损。
 b、水泵体有砂孔或破裂。
 c、密封面不平整。
 d、安装螺栓松懈。
 a、更换。
 b、焊补或更换。
 c、修整。
 d、坚固。
  阀及弯管折合直管长度
  一定管路直么之流量限制
种类
折合直管直径倍数
备注
全开闸阀
12
未畅开加倍
标准弯管
25

逆止阀
100

底阀
100
部分堵塞加倍
管路直径
流量
流速
管路直径
流量
流速
mm
L/S
m/s
mm
L/S
m/s
25
1
2.04
125
30.0
2.44
38
2.5
1.69
150
43.0
2.45
50
4.17
2.12
175
60.0
2.49
65
6.67
2.01
200
83.3
2.69
75
10.0
2.26
250
133.3
2.72
100
18.4
2.33
300
192.0
2.71
