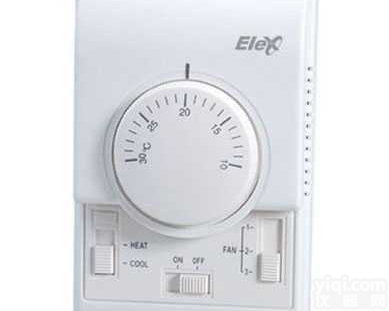

AC-801A AC-801A系列恒温控制器

一、产品概况

AC801A系列恒温控制器应用于商业及民用建筑物,可对采暖,冷气的ZY空调末端盘管电机,水阀进行控制,由逻辑电路对其测量的温度与设定温度进行比较,当温度相对误差大于1℃时,自动启动风机或电动阀,当环境温度达到设定温度时,自动关闭风机或电动阀.

拨动开关分别为:电源开关(ON -关OFF);运行模式开关(暖气HEAT-冷气(COOL);FAN风速开关(低速1-中速2-高速3).

二、产品特点

★各种不同接线方式,可有多种工作模式.

★开关冷热转换,外壳采用阻燃ABS材料.

★外嵌式安装,标准86型安装暗盒,安装方便.

★使用寿命,恒温器触点在220V,满负荷时,大于数100.000次,手动操作开关大于6.000次.

三、产品功能

风机盘管三档风速、二线电动阀、三线电动阀、电磁阀或开关型风阀、辅助电加热设备、三档风阀。

四、外形尺寸(mm)

五、电气原理图

六、安装示意图
