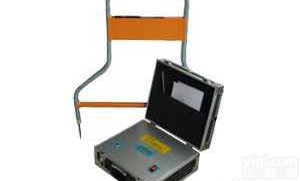

电缆故障定位仪

详细介绍
T625是先进的TDR电缆故障定位仪，测试范围可达20公里。T625脉冲反射仪适用于任何的金属电缆，使用T600交流带阻滤波器T625还可以接入带电的电缆。
20V的输出信号使T625具有超长和超短距离的测试能力，脉冲宽度根据所选的测试距离自动调节。
动态范围超过其它任何脉冲反射仪
在短距离模式精度可达0.5米
故障点识别非常清晰
大屏幕，无杂波全屏显示脉冲反射波形
快速进入功能，可以通过快捷键选择游标，介质，脉冲振幅，范围等常用功能。
八种测试模式使故障点定位更加快捷，可以测试一个线对，对比两个线对，测试一个线对与12个存储记录的任何一个进行对比，测试两个线对之间的串音
测量结果可以是米、英尺或者是时间
介质可用PVF、V或V/2 设置
随机预设的电缆库用于快速有效地选择电缆类型
可以通过X600 TRACE EABILITY 软件和电脑相连，分析，储存脉冲反射仪的波形。
帮助按键可以提供控制，解释，典型波形等帮助，适合专家和没有操作经验的人员。
适合任何季节条件使用，随机附带坚固的防水背包。

适用范围	通讯及交流电缆，同轴电缆
测试范围	PVF0.67时，0～24m，0～20km，11种范围可选
精度	20km时，范围的±0.24%
分辨率	20km时，范围的±0.1%
传播速度	PVF：变化范围为30%至99.9% V 变化范围为90-300m/μs V/2 45-150m/μs
增益	0至84dB可选6dB为一阶段进行步进全范围下Z大灵敏度4mv
脉冲特性：
幅度	20V（阻抗为100Ω）
宽度	24ns～2.25μs根据屏幕自动调节
输出阻抗	100Ω
平衡控制	0～220Ω
输出	2对4mm香蕉插头，耐压300V,0-60 HZ
工作模式	实时：线1，线2，线1加线2（双线），线1减线2（差值），X-TALK（向线1发射，在线2中接收,测试线中的串音）
存储模式	记忆12单元，线1加存储（双线），线1减存储（差值）
显示	高清晰度液晶显示屏
记忆	保存12单元，保持信息直到被覆盖
数据输出	通过RS-232与计算机或打印机连接
电源	内部镍镉电池，可使用12小时以上（无背光） 无任何操作，5分钟自动关机 可选交流120V或230V适配器 外部直流电源：操作：12V到20V 电池充电：15V到20V
输入保护	300V交流或直流，Z大频率60Hz
工作环境	-5℃-50℃；93%相对湿度（40℃）
存放温度	-20℃-65℃
防水等级	IP54
安全性	IEC1010
物理特性	75mm×183mm×300mm
重量	2.9kg（含电池）
标准附件	防水的肩包，8个充电电池；2×2米导线；交流适配器；直流插头；说明书
可选附件	X600 用于数据传输的PC软件，含3.5英寸软盘，操作说明书，导线
	T600FS 单带阻滤波器，用于通电的交流电源线
	T600FD 双带阻滤波器，用于通电的交流电源线
可选	A:230V±10% 英国插头 B:120V±10% 美国插头 C:230V±10% 欧洲插头
