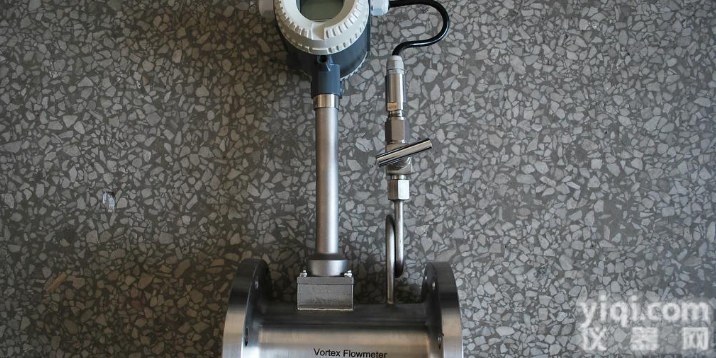

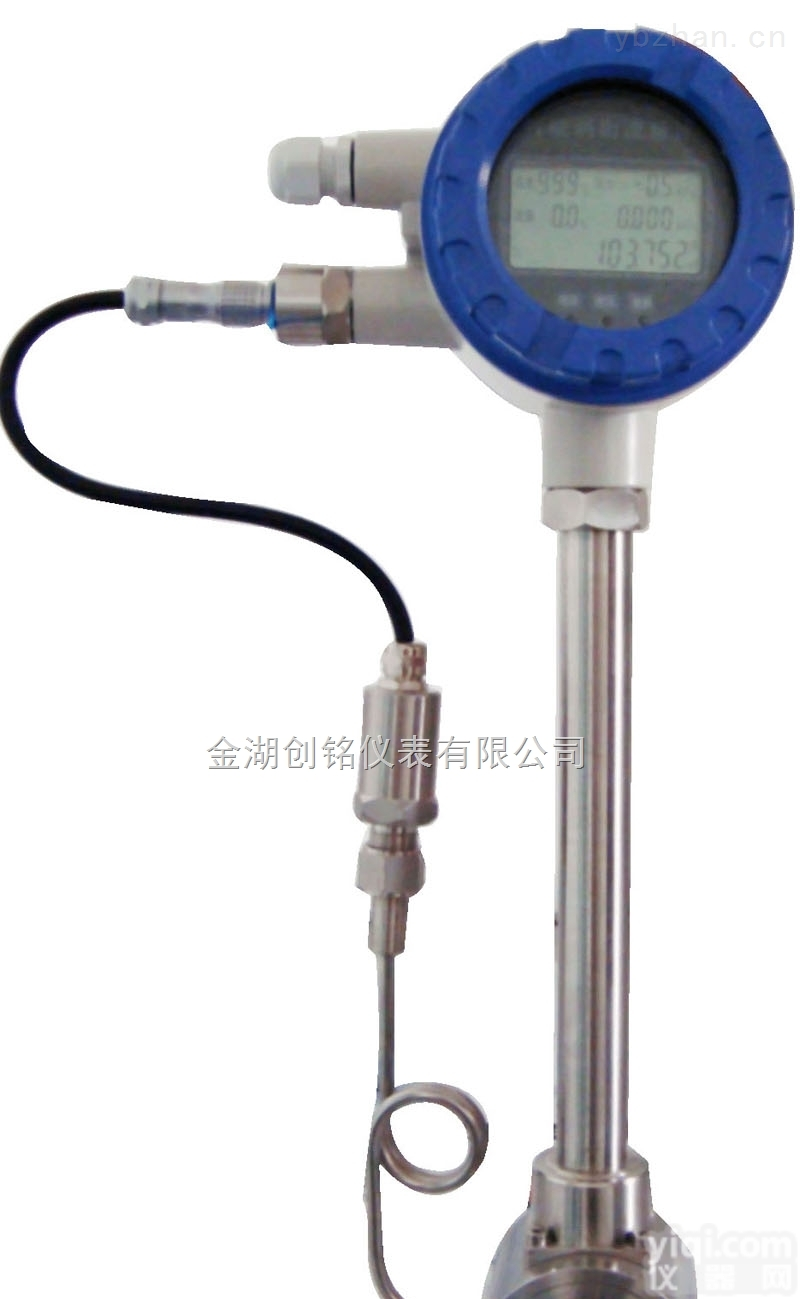

管道蒸汽流量计、管道蒸汽流量计厂家

详细介绍管道蒸汽流量计生产、安装、特点、概述、参数

管道蒸汽流量计成品配套产品：

管道蒸汽流量计适用介质

应用范围广：蒸汽（饱和蒸蒸汽），气体（空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、、苯、二、硫化氢、二氧化硫、氨气）、蒸汽、液体和水等）、液体（水、高温水、油、食品液、化学液等）、液体，气体的流量均可测量。

过热蒸汽、饱和蒸汽、压缩空气、氮气、水、油、酒精和苯类等。
WKWJ1502涡街流量计的特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

管道蒸汽流量计概述：：

管道蒸汽流量计计无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。主要用于工业管道介质流体的流量测量，如空气、压缩空气、蒸汽、过热蒸汽、饱和蒸汽以及其他气体、液体等多种介质。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街"。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。

传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。

管道蒸汽流量计技术参数】
测量介质：气体、蒸汽

连接方式：法兰卡装式、法兰式、插入式
介质粘度：小于10cp
介质温度：-50℃——+400℃
本体材料：1Cr18Ni9Ti
环境温度：-30℃—+80℃（特殊根据要求）
连接方式：夹持式DN15—DN300法兰式DN15－－DN300插入式DN200-DN2000

公称直径：管道式：DN15—DN300；插入式：DN200-2000mm
测量精度：
  液体:测量值的±0.5% 气体：测量值的±0.5%
量程比：10:1
压力等级：PN25，PN40（高压可特殊制造）

管道蒸汽流量计主要特点

▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰YZ能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆Z长10米。

管道蒸汽流量计仓库：

管道蒸汽流量计安装对直管段的要求

正确地选择安装点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。它的详细要求如下：
如果安装点上的上游有渐缩管，上游应有不小于15D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段。
如果安装点上的上游有渐扩管，上游应有不小于18D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段
如果安装点上游有90°弯头或下行接头，上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
如果安装点上游在同一平面上有90°弯头，流量调节阀或压力调节阀尽量安装在蒸汽流量计下游5D以远处，若必须安装在流量计的上游， 蒸汽流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管。
特别注意：蒸汽流量计安装点的上游较近处若装有阀门，不断地开关阀门，对流量计的使用寿命影响极大，非常容易对流量计造成性损坏。尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的密封泄露，若不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置。

管道蒸汽流量计安装现场：

管道蒸汽流量计安装示意图：
