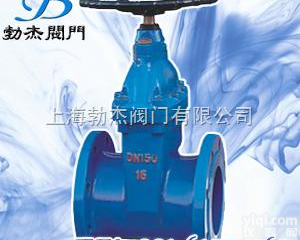

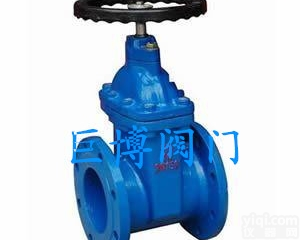

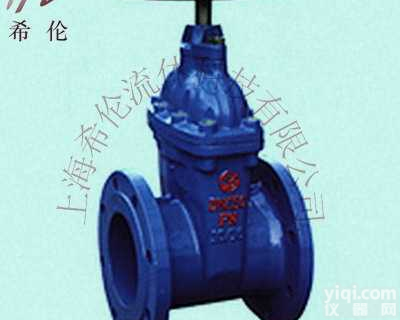

Z45X/RVHX 暗杆弹性座封闸阀

一、产品概述：
    本软密封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。二、结构特点：
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
三、主要性能参数：

压力等级	1.0MPa、1.6MPa、2.5MPa
阀体耐压	1.5MPa、2.4MPa、3.75MPa
密封试验	1.1MPa、1.76MPa、2.75MPa
工作温度	0～80℃
适用介质	水、油、蒸气等

四、主要零件材料：

序号	名称	材料	序号	名称	材料
1	阀体	球墨铸铁	8	止推垫	锡青铜
2	闸板	球墨铸铁外覆EPDM	9	轴套	锡青铜
3	螺栓	镀锌	10	螺栓	镀锌
4	密封圈	NBR	11	轴盖	球墨铸铁
5	阀盖	球墨铸铁	12	防尘罩	NBR
6	阀杆	不锈钢	13	手轮	铸铁
7	“O”形密封圈	NBR	14	紧固螺母	镀锌

五、主要尺寸及重量：

型号	公称口径DNmm	L	D1		D	Z-Φd		H
			1.0MPa	1.6MPa		1.0MPa	1.6MPa
RVC(H)X Z45X Z41X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320

RVXX表示明杆式闸阀，RVXP表示附省力装置。
RRXX表示明杆式闸阀。
RRHX表示明杆式附手轮。
RREX表示明杆式附电动操作装置。
RVCX表示非明杆式附传动帽。
RVHX表示非明杆式附手轮。
RVHS表示非明杆式信号显示器。
RVEX表示非明杆式附电动操作装置。
RVCH表示非明杆式附传动帽卧式操作装置。
RVHH表示非明杆式附手轮卧式操作装置。
