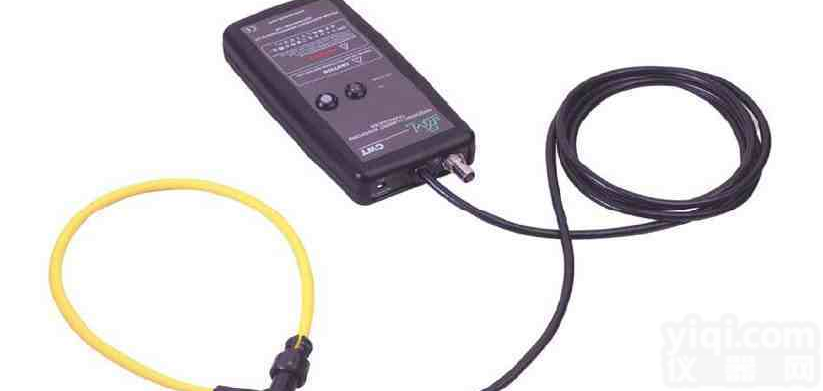

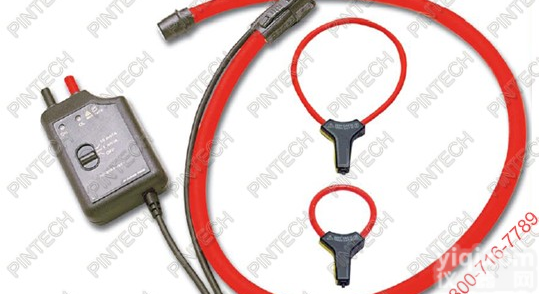

英国PEM柔性探头CWT

英国PEM柔性探头CWT

（感应套环）来监测连接非常困难、接头非常微小的电路电流。

CWT mini HF

新型罗氏线圈，适用于高频拓展测量，特别是在50/60Hz高斜率dV/dt电压时，做精确测量。

更高的频率测量，在100mm线圈周长下带宽达30MHz。

di/dt上升斜率达100kA/us，级工作温度-40至125°C。

全新高灵敏高测量范围 – 可测量30A、60A和150A的峰值电流。

全新自动消除直流偏置。

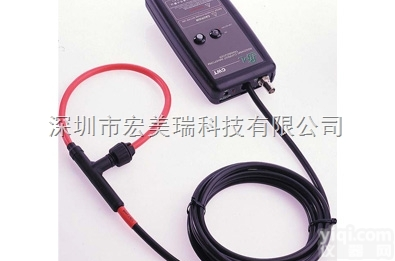

英国PEM柔性探头CWT

实际应用：                             主要特点：

· 监控观测半导体开关的电流波形；              · 测量范围：300mA～300,000A，测量精度达2%

· 适用MOSFET测量，如TO-247；                  · 典型带宽：1Hz～30MHz；

· 检测限制电流位置                            · 纤细、柔软的高性能感应套环：

· 测量故障电流                                  -近乎为零的干扰：在测量过程中，实际负载流仅为几个皮亨；

· 测量电流脉冲                                   -轻而易举地与实际的测量对象相连接；

· 测量电流的谐波构成                            -感应套环的峰值电压绝缘能力可达5KV；
                                                 · 感应套环周长由100mm～200mm，超出该范围的，可以根据顾客的实际需求定制；

                                                 · 瞬时电压输出峰—峰值±6V，可直接与示波器、数据采集器、数字电压表等连接，并做触发输出；

性能参数：
英国PEM柔性探头CWT

*1 噪声 (mVpk-pk)     在低频带宽（－3dB）周围分布

*2 高频带宽（Hz）　　高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH 数值大电流可选CWT300，60kA峰值；CWT600，120kA峰值；CWT1500峰值300kA。

典型精度  标定为感应套环ZY的线圈环路偏差UKAS ±0.2% 导线环路线圈偏置通常为 ±2%读数

典型线性误差            ±0.05%（Full Scale）

值di/dt (kA/us)   CWT Mini  峰值40 kA/us  有效值1 kA/us

                          CWTHF Mini  峰值40 kA/us  有效值1 kA/us

(该值不能被超过)

线圈和导线

① 感应套环圆周长                   100 or 200mm

② 感应套环交叉部                  3.5mm(2kV )   4.5mm(5kV)

   感应套环峰值电压隔离              2 or 5kV

对地工作峰值电压2kV时，套环加载3.8kVrms/50Hz可在60秒钟内做快速测量。对地工作峰值电压5kV时，套环加载8kVrms/50Hz可在60秒钟内做快速测量,PEM可以得到套环在高压时的连续信息。

温度范围      CWT Mini  -20℃~~~100℃       CWT MiniHF  40℃~~~125℃

 特定的温度区间请与PEM协商。

③ 导线长 （从电子积分仪到感应套环）          1m， 2.5m或4m
