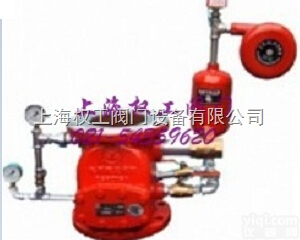

湿式报警阀，湿式雨淋阀，ZSFZ湿式雨淋报警阀

产品信息
『ZSFZZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀』专业生产厂家，由本厂自主研发生产的【ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀】质量可靠、价格合理、售后服务完善。『ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀』适用于各种轻重工业及楼宇管道。哈帝品质，源自台湾!【ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀】广泛应用于：化工、石化、石油、造纸、采矿，城建等领域。

『ZSFZZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀』专业生产厂家，由本厂自主研发生产的【ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀】质量可靠、价格合理、售后服务完善。『ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀』适用于各种轻重工业及楼宇管道。哈帝品质，源自台湾!【ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。


湿式报警阀与延迟器、水力警铃、洒水喷头、消防供水系统等连接组成自动喷淋灭火系统。是自动喷淋灭火系统中重要报警控制阀门。

湿式报警阀系统工作原理：

当自动喷淋灭火系统的保护区域内发生火情时，火场环境温度升高时，闭式喷头上的玻璃球炸裂（或易熔合金熔化），喷头打开喷水灭火。此时由于湿式报警阀出口侧管网水压下降，形成压差，阀瓣组件打开，水源水不断补充管网灭火，同时水流也经密封环槽内的孔流入延迟器，并迅速充满，以一定水压冲击水力警铃发出连续的报警声，压力开关动作接通电触点，接通控制ZX，以声、光报警，同时启动主供水泵进行消防灭火。

ZSFZ型湿式报警阀装置安装示意图：


产品的技术性能及尺寸：

工作压力:      0.14~1.2MPa
适宜于大于4℃，小于80℃的环境温度。
产品型号
公称通径
（mm）
连接相关参数
外形尺寸（mm）
螺栓数
螺栓规格
法兰螺孔ZX距mm
A
B
ZSFZ-80
80
4
M16
Φ145
250
280
ZSFZ-100
100
8
M16
Φ180
270
600
ZSFZ-150
150
8
M20
Φ240
365
665
ZSFZ-200
200
12
M20
Φ295
465
730

部件作用：

1）      湿式报警阀：只允许水单方向流入喷水系统并在规定流量下报警。
2）      延迟器：延迟水力警铃动作时间，减少因水压波动而造成的误报警。
3）      水力警铃：系统启动后，能发出声响的水力驱动式报警装置。
4）      压力开关：报警阀动作后，压力开关动作接通电触点。
5）      警铃阀：伺应状态下为常开，检查、维护和修理时才可关闭此阀。
6）      试警铃阀：在调试、维护才开启此阀，以判定系统工作情况。
7）      放水阀：排去阀后管网余水，以进行检修或更换喷头。

典型自动喷淋系统示意图：


用户须知：

1）      用户在订购ZSFZ型湿式报警阀装置时，请在定单上写明产品名称、型号、规格、数量及交货日期。
2）      本产品每套包括：湿式报警阀一台，延迟器一件，水力警铃一件，压力表两只，使用说明书、合格证各1份。如因设计需要，有所增减，请订货时注明。其他配件如压力开关、信号蝶阀（闸阀）、水流指示器、消防电磁阀及电控箱等须单独订货。
3）      安装前，必须进行管道冲洗，清除管内杂质，直至流出清水，冲洗流量不应小于系统设计流量。

报警阀应每年拆下检修一次，冲洗管道，清除水垢 、铁锈、污物等；检查各零件是否损坏；节流孔有无堵塞；阀座有无水垢、锈蚀、杂质
产品订货须知：
ZSFZZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为ZSFZ湿式报警阀，湿式雨淋阀，湿式雨淋报警阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、ZSFZ安装图、ZSFZ尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
感谢您访问我们的网站【www.hadivalve.com】,如有任何疑问,我们一定会尽心尽力为您提供优质的服务。
