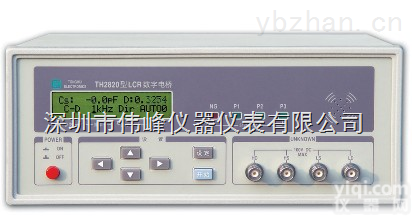

TH2820 TH2820型LCR数字电桥

产品信息
性能特点 :



实用的简易型LCR电桥

带背光20×2的字符液晶显示

扫频清零功能

四档分选

高性价比


简要介绍:

    TH2820型LCR数字电桥，采用微处理器控制的微型台式仪器。可测量电感L、电容C、电阻R、阻抗Z，以及损耗因子D和品质因数Q六种基本的参数，可满足各元件厂家和维修人员的测试要求。




广泛的测量对象：
无源元件：电容器、电感器、磁芯、电阻器、变压器、芯片组件和网络

                    元件等的阻抗参数测量。

半导体元件：电容器、电感器、磁芯、电阻器、变压器、芯片组件和网

                    络元件等的阻抗参数测量。

其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估。

介质材料：塑料、陶瓷和其它材料的介电常数的损耗角评估。

磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估。

半导体材料：半导体材料的介电常数,导电率和C-V特性。

液晶材料：液晶单元的介电子常数、弹性常数等C-V特性。


多种元件、材料特性测量能力

揭示电感器件的多种特性

TH2828/A的性能和20Hz-1 MHz的测试频宽可以精确地分析磁性材料、电感器件的性能。

使用TH10301选件的100mA DC的偏置电流可以精确测量高频电感器件、通讯变压器，滤波器的小电流叠加性能。使用TH1775电流叠加装置，可使偏置电流达40A以精确分析高功率、大电流电感器件。



精确的陶瓷电容测量

1kHz和1MHz是陶瓷材料和电容器的主要测试频率。陶瓷电容器具有低损耗值的特征，同时其容量、损耗施加之交流信号会产生明显的变化。

仪器具有宽频测试能力并可提供良好的准确度，六位分辨率和自动电平控制（ALC）功能等，中以满足陶瓷材料和电容器可靠、准确的测试需要。



液晶单元的电容特性测量

电容－电压（C－Vac)特性是评价液晶材料性能的主要方法，常规仪器测量液晶单元的C－Vac特性遇到一个问题是Z大测试电压不够。

使用TH10301选件可提供分辨率为1%及Z高达20Vms的可编程测试信号电平，使它能在条件下进行液晶材料的电容特性测量。



半导体材料和元件的测量

进行MOS型半导体制造工艺评价时，需要氧化层电容和衬底杂质密度这些参数，这些可从C－Vdc特性的测量结果推导出来。

20HZ－1　MHz的测量频宽及高达40VDC的可编程偏置电压方可方便地完成C-VDC特性的测量。

为了测试晶圆上的半导体器件，需要延伸电缆和探头，仪器的2m/4m延伸电缆选件可将电缆延伸的误差降至Z小。

各种二极管、三机管、MOS管的分布电窜也是本仪器的测试内容。


适应多种领域的测试需要

新材料、新元件的研究开发

TH2828/TH2828A具有的0.05%/0.1%基本准确度极大提高了测量的可信度。仪器提供的六位分辨率可以检测元件参数的细微变化，尤其对损耗器件的测试具有良好的性能。

提高生产效率

TH2828/TH2828A　30次/秒的测试速度可满足大多数生产场合GX测试的需要，从而提高生产厂的产能。

内建比较器、电缆长度补偿、Handler接口可方便地用于自动测试系统。

内建存储器及USB外存装置可大大减小操作时间并降低听任错误。

应用广泛的品质检验手段

仪器具备的20Hz-1　MHz的频宽及5mVms-20ms的信号电平范围可满足绝大多数元件的检测需要。

TH10301　及　TH1775的配置解决了器件直流偏置测量的要求。

提供径向、轴向、SMD元件的多种测试夹具配置。


用户友好的操作界面

简化的前面板操作

仪器配置的320x240点阵的LCD显示器使操作者可清晰地观察测量结果，各种设定状态一目了然，交互式软键大大简化了仪器操作。

非易失性存储器以保存多种仪器设置

TH2828/A提供有内部非易失性存储器可保存20组仪器测量设置，TH2828还具有外部USB存储卡进行数据保存及多台仪器统一进行数据设置/调用。这将减小参数的设置错误并提高用户使用效率。

灵活的数据通讯方式

TH2828/TH2828A提供有GPIB并行通讯（TH2828A）接口，为多机通讯并组成自动测试系统提供了可能，同时，仪器还提供了低成本的RS232C串行通讯方式以方便地与计算机进行远程通讯。
技术参数:


测试参数L-Q, C-D, R-Q, Z-Q , Z-D

测试频率



100 Hz, 120 Hz ,1 kHz



测试电平


0.3 Vrms (1±10%)

基本准确度



0.3%



显示范围


L:　　 　　1 μH – 9.999 kH ( 100/120 Hz)

　　　 　　 0.1 μH – 999.9 H ( 1 kHz)

C:　　　　 1 pF – 9.999 mF (100/120 Hz)

　　　　　 0.1 pF – 999.9 μF (1 kHz)

R, |Z|:　　1 mΩ – 999.9 MΩ

D/Q:　　　 0.0001 – 9999

Δ%:　　　 0.0001% – 9999%

测量速度


3次/秒
等效电路串联/并联

量程方式



自动/保持



清零功能


开路/短路扫频清零
测量端

5端



显示方式



直读、Δ、Δ%


比较器功能四档: NG / P1 / P2 / P3
实用的简易型LCR电桥

带背光20×2的字符液晶显示

扫频清零功能

四档分选

高性价比
