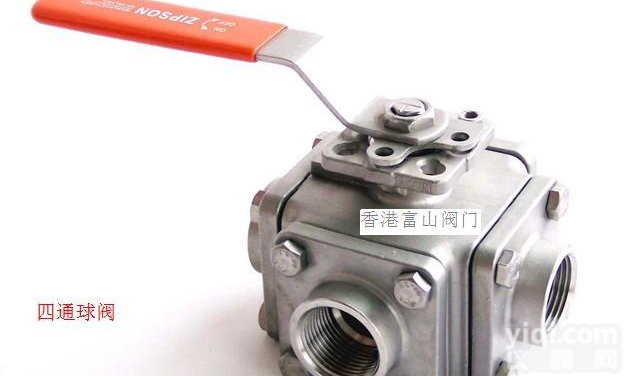

富山外螺纹球阀
- 产地：中国大陆
- 供应商：上海深沪阀门有限公司
- 供应商报价：电议
- 标签：富山外螺纹球阀,常用仪表,阀门仪表,供应富山外螺纹球阀,上海深沪阀门有限公司
产品库
螺纹连接球阀结构特性及功能
1.密封性能先进的多种阀座结构：可根据用户的不同用途与要求设计普通阀座、弹性阀座等结构，确保阀门的密封性能可靠；使用寿命长，减小阀门的操作扭矩。
2.手柄操作位置与阀门的开、关位置一致：手柄的正确安装位置为手柄与通道平行，可根据手柄的位置来判断阀门的开度，以防止误操作。
3.阀门全开、全关位置的锁紧装置：为防止启、闭阀门的误动作，在全开、全关位置设置有锁定孔。可将阀门位置锁定，以防止其他人误动，以及震动等原因引起的阀位误动，保证设备的安全。
4.阀杆防飞结构：阀杆的下部设计凸肩，装配时将阀杆从阀体内部下装，防止阀内压力生高阀杆飞出。同时也可以在意外火灾后，阀杆与阀体的密封性能。
5.防静电的机能：在使用于可燃性介质如燃点较低的汽油、天燃气、丙烷等易燃介质时，应考虑防止静电的问题，以避免因球体与聚四氟乙烯阀座间的摩擦产生静电而产生爆炸。
6.防火结构：当发生意外火灾时，阀座、填料、垫片等非金属材料被烧毁，为阻止介质的大量泄漏，设计了防火的密封结构。
▲螺纹连接球阀标准规范
设计制造：GB12237-1989
结构长度：GB12221-1989
螺纹连接：GB/T7306-87
GB/T12716-91
| DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| L | 60 | 60 | 60 | 67 | 73 | 90 | 98 | 112 |
| 管螺纹G/in | G1/4 | G3/8 | G1/2 | G3/4 | G1 | G13/4 | G11/2 | G2 |
| H | 56 | 58 | 58 | 62 | 68 | 75 | 83 | 90 |
| Lo | 110 | 110 | 110 | 110 | 110 | 150 | 150 | 180 |
| B | 11.5 | 11.5 | 14 | 15 | 15 | 18 | 19 | 19 |
| D | 30 | 31 | 32 | 38 | 45 | 54 | 63 | 73 |
