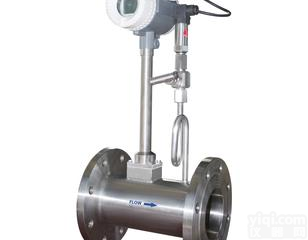

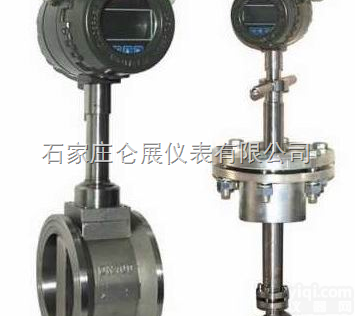

| 是否提供加工定制： | 是 | 品Pai： | 国润 |
| 型号： | GR-LUGB | 类型： | 差压式流量计 |
| 测量范围： | 0.01-1000（m3/h） | 精度等级： | 1.0 |
| 公称通径： | 15-1000（mm） | 适用介质： | 液体、气体、蒸汽 |
| 工作压力： | 4.0（MPa） | 工作温度： | 450（℃） |
原理涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f = St × V/d式中：f 涡街发生频率 （Hz）V旋涡发生体两侧的平均流速（m/s ）St 斯特罗哈尔系数（常数） 这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。产品特点● 安装简便，维护十分方便；● 结构简单牢固，无可动部件，长期运行十分可靠；● 量程范围宽，量程比可达1：15；● 压力损失小，运行费用低，更具节能意义；● 应用范围广，液体、气体、蒸汽均可测量；● 检定周期长，一般为两年；● 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；● 可现场显示，也可远距离传输，还可与计算机控制系统联网；● 检测探头不直接接触被测介质，性能更稳定。技术参数● 测量介质：液体、气体、蒸汽● 测量范围：（见下表）● 公称通径：（见下表）非标产品可根据用户要求特殊定做
结构
形式
| 通径
（mm） | 工况流量范围（m3/h） |
液体 | 气体 | 蒸 汽 |
满 管 式 | 15 | 0.3-3.8 | 3.8-38 | 4.4-44 |
20 | 0.5-6.2 | 6.7-67 | 7.9-79 |
25 | 0.9-10 | 10-100 | 12-120 |
32 | 1.6-16 | 16-160 | 19-190 |
40 | 2.5-26 | 25-250 | 30-300 |
50 | 3.5-38 | 40-400 | 50-500 |
65 | 5.2-65 | 68-680 | 85-850 |
80 | 8-100 | 100-1000 | 120-1200 |
100 | 12-150 | 160-1600 | 190-1900 |
125 | 20-250 | 230-2300 | 280-2800 |
150 | 32-380 | 380-3800 | 440-4400 |
200 | 50-620 | 670-6700 | 790-7900 |
250 | 80-1150 | 1060-10600 | 1200-12000 |
300 | 130-1400 | 1540-15400 | 1780-17800 |
插 入 式 | 400 | 180-2700 | 2700-27000 | 3200-32000 |
500 | 280-4200 | 4240-42400 | 4950-49500 |
600 | 410-6100 | 6100-61000 | 7100-71000 |
700 | 580-7300 | 7800-78000 | 9300-93000 |
800 | 720-10800 | 10850-108500 | 12660-126600 |
900 | 970-12000 | 13000-130000 | 15500-155000 |
1000 | 1130-16900 | 17000-170000 | 20000-200000 |
1100 | 1450-18000 | 19000-190000 | 23000-230000 |
1200 | 1630-24400 | 24400-244000 | 28500-285000 |
1300 | 2020-25300 | 27000-270000 | 32000-320000 |
1400 | 2350-29500 | 31000-310000 | 37200-372000 |
1500 | 2550-38000 | 38200-382000 | 44500-445000 |
●温度范围：压电式 -40℃ ~ 350℃电容式 -60℃ ~ 450℃●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做●范围度：正常范围1：10扩展后范围1：15●压力损失系数：Cd≤2.6●系统测量精度：液体、气体 示值的±1%蒸 汽 示值的±1.5%插入式流量计 示值的±2.5%●供电电压：传感器 +12VDC 或+24VDC变送器 +24VDC现场显示型 仪表自带3.6V锂电池●输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V变送器 两线制4 ~ 20mA.DC电流信号●允许振动加速度：压电式 ≤0.2g电容式 ≤1.0g●环境温度：传感器 -30℃ ~ 65℃变送器、现场显示 -10℃ ~ 50℃●环境湿度：相对湿度5 ~ 85%●信号远传距离：≤500m●信号线接口：内螺纹M20×1.5●直管段长度：上游≥10D下游≥5D●防爆等级：（ ia ）ⅡCT2 - T5本安防爆●防护等级：普通型 IP65潜水型IP68●仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。●温度范围：压电式 -40℃ ~ 350℃电容式 -60℃ ~ 450℃●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做●范围度：正常范围1：10扩展后范围1：15●压力损失系数：Cd≤2.6●系统测量精度：液体、气体 示值的±1%蒸 汽 示值的±1.5%插入式流量计 示值的±2.5%●供电电压：传感器 +12VDC 或+24VDC变送器 +24VDC现场显示型 仪表自带3.6V锂电池●输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V变送器 两线制4 ~ 20mA.DC电流信号●允许振动加速度：压电式 ≤0.2g电容式 ≤1.0g●环境温度：传感器 -30℃ ~ 65℃变送器、现场显示 -10℃ ~ 50℃●环境湿度：相对湿度5 ~ 85%●信号远传距离：≤500m●信号线接口：内螺纹M20×1.5●直管段长度：上游≥10D下游≥5D●防爆等级：（ ia ）ⅡCT2 - T5本安防爆●防护等级：普通型 IP65潜水型IP68●仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
【安装示意图】
 |
