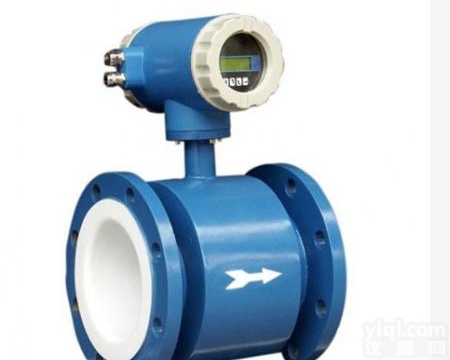

四氟衬里电磁流量计|橡胶衬里电磁流量计

产品信息
是否提供加工定制：是品Pai：国润
型号：GR-LDJ类型：电磁流量计
测量范围：0.1-10000（m3/h） 精度等级：0.5
公称通径：15-1200（mm） 适用介质：导电液体
工作压力：16（MPa） 工作温度：150（℃）

优点:
　 1、杂物、纤维不影响测量
　 2、四氟耐腐蚀内衬
　 3、KJ防粘型电极
　 4、正反计量累计流量
　 5、智能自我疹断功能

优点:
　 1、磁场强度增加5倍
　 2、擅长测量超低流速流量
　 3、输入阻抗高达15兆欧姆
　 4、内置大型磁钢
　 5、大电流励磁

优点:
　 1、四电极机构安全接地
　 2、哈氏C合金电极
　 3、四氟内衬耐强酸强碱
　 4、不锈钢外壳延长寿命
　 5、密度换算功能，轻易算质量


小口径电磁流量计/Φ10mm

优点:
　 1、桔红潜水漆包用10年
　 2、防护等级：IP68
　 3、全密封灌胶工艺,点滴不漏

优点:
　 1、耐高温达200度
　 2、选用高温漆包线圈
　 3、采用网骨架内衬

优点:
　 1、Z小流量可测到20.0L/h　
　 2、耐高压的外插式电极
　 3、反应灵敏,零点稳定

电磁流量计概述：
GR-LDE系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

主要技术数据：
整机和传感器技术数据

执行标准

JB／T 9248—1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

Z高流速

15m／s

精确度

DNl5～DN600

示值的：±0.3％(流速≥1m／s)；±3mm／s(流速／s)

DN700—DN3000

示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速／S)

流体电导率

≥5uS／cm?

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5～DN150

DNl5～DN600

DN200～DN1000

DN700～DN3000

特殊订货

环境温度

传感器

—25℃—十60℃

转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

Z高流体温度

—体型

70℃

分离型

聚氯丁橡胶衬里

80℃；120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃；150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

电极刮刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200～DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5～DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

转换器技术数据

电源

交流

85—265V，45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；

3行LCD宽视角、宽温、带背光显示；

第1行显示流量值；

第2行显示流量单位；

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；

2行LCD宽视角、宽温、带背光显示：

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行：显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离，负载≤600D．(20mA时)；

上限：0—21mA可选，每档lmA；

下限：0—21mA可选，每档1mA；

正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；

方波或选定脉宽，选定脉宽上限2．5S，每档1ms；

无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。

双路报警输出

可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯

RS232，RS485，HART


衬里的选择

衬里材料

主要性能?

Z高介质温度

适用范围

—体型

分离型

聚四氟乙烯（F4)

是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。2、卫生类介质。

聚全氟乙丙烯（F46)

同F4，耐磨性、抗负压能力高于F4。

同上

聚氟合乙烯（Fs)

适用温度上限较聚四氟乙烯低，但成本也较低。

80℃

聚氯丁橡胶

1、有的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

优点:
　 1、杂物、纤维不影响测量
　 2、四氟耐腐蚀内衬
　 3、KJ防粘型电极
　 4、正反计量累计流量
　 5、智能自我疹断功能

优点:
　 1、磁场强度增加5倍
　 2、擅长测量超低流速流量
　 3、输入阻抗高达15兆欧姆
　 4、内置大型磁钢
　 5、大电流励磁

优点:
　 1、四电极机构安全接地
　 2、哈氏C合金电极
　 3、四氟内衬耐强酸强碱
　 4、不锈钢外壳延长寿命
　 5、密度换算功能，轻易算质量


小口径电磁流量计/Φ10mm

优点:
　 1、桔红潜水漆包用10年
　 2、防护等级：IP68
　 3、全密封灌胶工艺,点滴不漏

优点:
　 1、耐高温达200度
　 2、选用高温漆包线圈
　 3、采用网骨架内衬

优点:
　 1、Z小流量可测到20.0L/h　
　 2、耐高压的外插式电极
　 3、反应灵敏,零点稳定

2GRLD系列电磁流量计仪表选型◆量程范围确认一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，Z低流速应不小于0.2m/s，Z高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4Q:流量（㎡/h）D:管道内径V：流速（m/h）电磁流量计的量程Q应大于预计的Z大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。◆GRLD系列电磁流量计参考流量范围

优点:
　 1、杂物、纤维不影响测量
　 2、四氟耐腐蚀内衬
　 3、KJ防粘型电极
　 4、正反计量累计流量
　 5、智能自我疹断功能

优点:
　 1、磁场强度增加5倍
　 2、擅长测量超低流速流量
　 3、输入阻抗高达15兆欧姆
　 4、内置大型磁钢
　 5、大电流励磁

优点:
　 1、四电极机构安全接地
　 2、哈氏C合金电极
　 3、四氟内衬耐强酸强碱
　 4、不锈钢外壳延长寿命
　 5、密度换算功能，轻易算质量


小口径电磁流量计/Φ10mm

优点:
　 1、桔红潜水漆包用10年
　 2、防护等级：IP68
　 3、全密封灌胶工艺,点滴不漏

优点:
　 1、耐高温达200度
　 2、选用高温漆包线圈
　 3、采用网骨架内衬

优点:
　 1、Z小流量可测到20.0L/h　
　 2、耐高压的外插式电极
　 3、反应灵敏,零点稳定

5GRLDE系列智能电磁流量计选型谱

优点:
　 1、杂物、纤维不影响测量
　 2、四氟耐腐蚀内衬
　 3、KJ防粘型电极
　 4、正反计量累计流量
　 5、智能自我疹断功能

优点:
　 1、磁场强度增加5倍
　 2、擅长测量超低流速流量
　 3、输入阻抗高达15兆欧姆
　 4、内置大型磁钢
　 5、大电流励磁

优点:
　 1、四电极机构安全接地
　 2、哈氏C合金电极
　 3、四氟内衬耐强酸强碱
　 4、不锈钢外壳延长寿命
　 5、密度换算功能，轻易算质量


小口径电磁流量计/Φ10mm

优点:
　 1、桔红潜水漆包用10年
　 2、防护等级：IP68
　 3、全密封灌胶工艺,点滴不漏

优点:
　 1、耐高温达200度
　 2、选用高温漆包线圈
　 3、采用网骨架内衬

优点:
　 1、Z小流量可测到20.0L/h　
　 2、耐高压的外插式电极
　 3、反应灵敏,零点稳定

6
