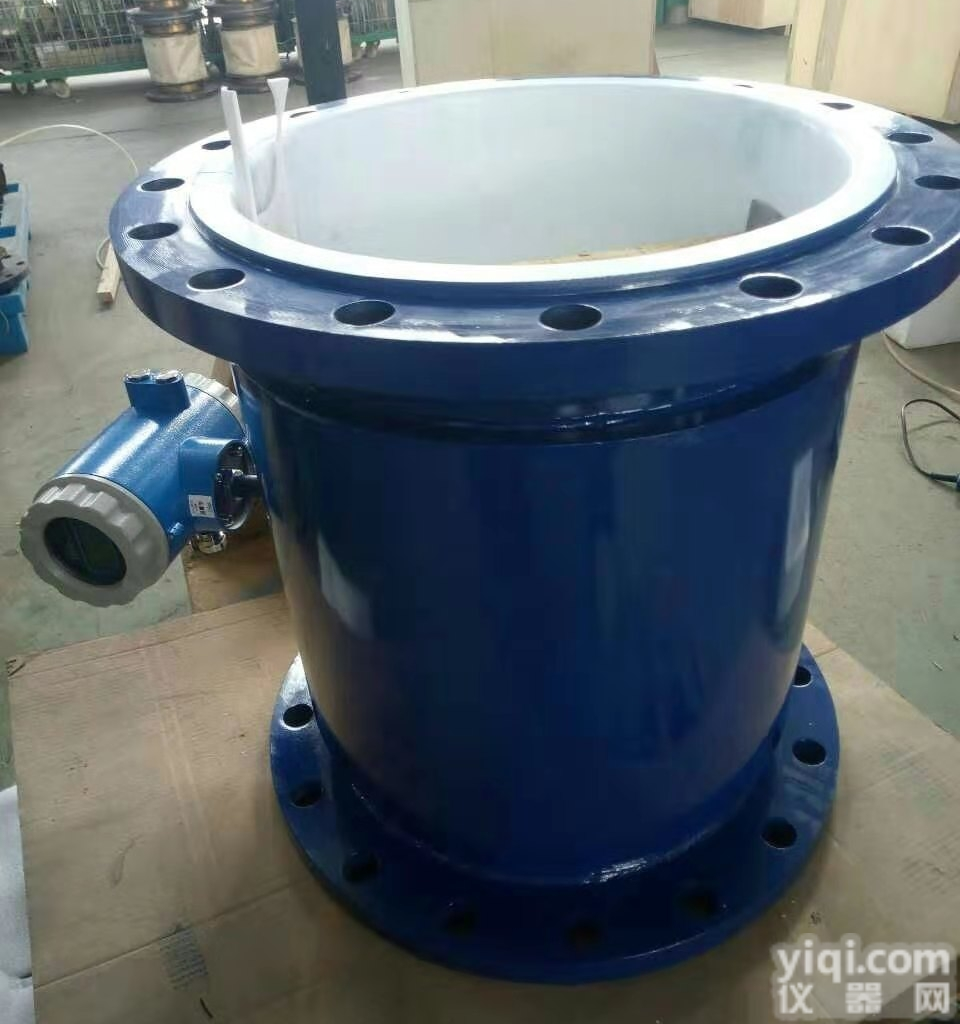

自来水厂专用流量计

是否提供加工定制：	是	品Pai：	亿川
型号：	LUGB系列	类型：	流体振荡式流量计
测量范围：	0-5000（m3/h）	精度等级：	1.5级
公称通径：	DN20-DN350（mm）	适用介质：	自来水
工作压力：	1.6（MPa）	工作温度：	-40～+350（℃）

一、LUGB系列涡街流量传感器是根据“卡门涡街”原理研制成的一种流体抗震型流量仪表，主要用于测量工业管道中气体、液体、蒸汽等流体的体积流量和质量流量。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械部件，因此可靠性高，维护量小，仪表系数能长期稳定。插入式仪表在管道的插入口安装，装卸简单，在脏污介质中运行时，可以方便的定期清洗和维修。本仪表采用压电应力式传感器，可靠性高，可在-40℃至+350℃的温度范围内工作。涡街流量计是目前国际上主要流量产品之一，广泛的用于石油、化工、冶金、发电等工业部门和市政建设、环保工程。实施对液体（如：水、油、酒精等化工液体）、气体（如：空气、氧气、氮气、天然气、煤气等气体）和蒸汽（饱和蒸汽、过热蒸汽）的流量计量及检测和控制。是一种比较先进、理想的流量仪表，是将来孔板流量计理想的替代品。据有关资料显示，现在在日本、欧美等发达国家和地区使用涡街流量计的比例大幅上升。其特点如下：测量范围宽，范围度可达10：1～20：1；压力损失小，运行费用低，更加节能；无可动部件，可靠性高；结构简单牢固，安装方便，维护费用低；应用范围广，蒸汽、液体、气体均可测量。二、主要技术性能参数表一 主要技术性能参数

测量介质	饱和蒸汽、过热蒸汽、液体、气体
精度等级	±1.5%R, ±1.0%R, ±0.75%R（定制）
测量重复性	0.3%R，±0.5%R,
工作压力	1.6MPa、2.5Mpa、4.0Mpa（定制）
流体温度	（-40℃～150℃），（-40℃～250℃），（-40℃～350℃）
输出信号	三线制电压脉冲或二线制4～20mA标准电流
工作电源	DC12V,DC24V,锂电池3.6V
工作环境	温度：（-25℃～55℃），湿度：＜95%
安装方式	水平、垂直、倾斜、倒装（适合于高温蒸汽）
连接方式	法兰卡装
防爆要求	本安型ExibllCT-4
流速范围	液体0.5-5m/s，气体（蒸汽）5-50m/s
