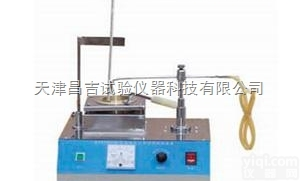

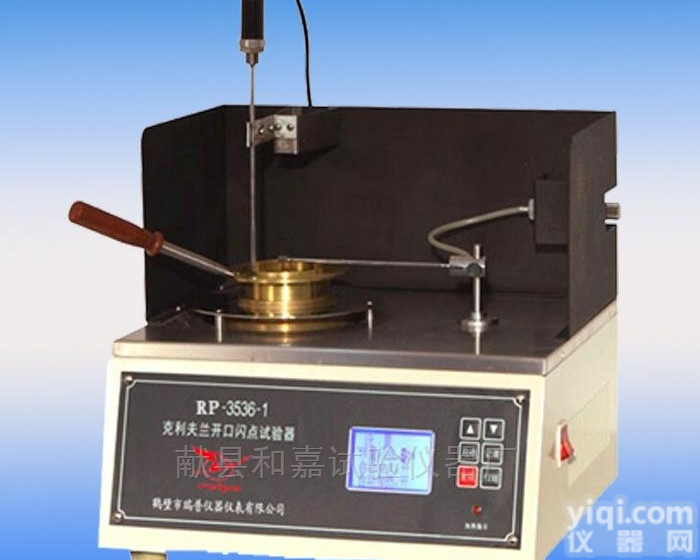

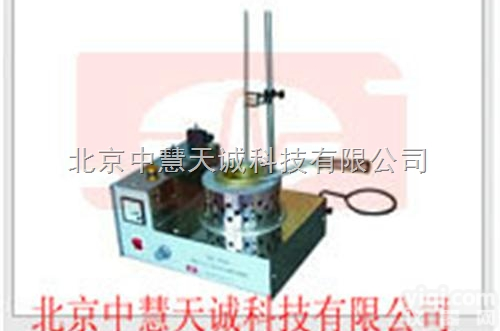

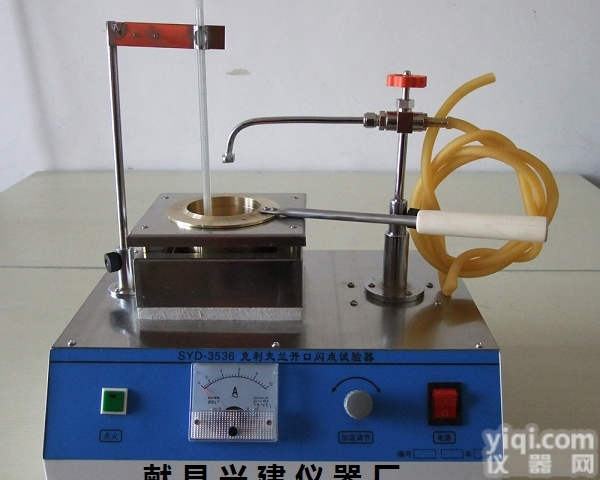

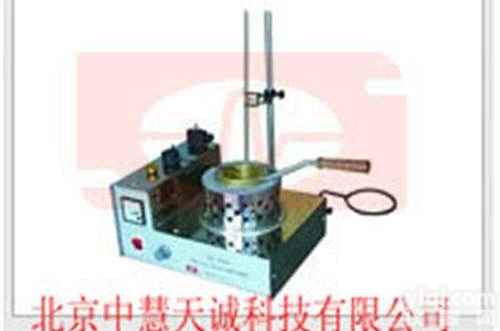

克利夫兰闪点和燃点试验器

　　一、用途及适用范围

　　本仪器适用于克利夫兰开口杯(简称COC)测定粘稠石油沥青、煤沥青及闪点在79℃以上的液体石油沥青材料的闪点和燃点，以评定施工安全性时使用。满足JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0611-1993的要求。

　　二、实验步骤：

　　1、开始加热试样温速迅速达到14℃/min-17℃/min,温度达到预期闪点前56℃时,降低升温速度,在闪点前28℃时速度控制在5.5℃/min＇)±＇)0.5℃/min。

　　2、温度达到预期闪点前28℃时开始,每隔2℃将点火器的试焰沿试验杯口ZX以150mm半径做弧水平扫过一次,经过的时间约1s。

　　3、当试样液面上Z初出现一, 瞬即灭的兰色火焰,记录温度,作为试样的闪点。

　　4、继续以5.5℃/min±0.5℃/min温速加热。

　　5、当试样接触火焰立即着火,并能继续燃烧不少于5s时,停止加热,并记录温度,作为试样的燃点。

　　三、主要技术参数：

　　1、测温范围：室温~400℃

　　2、电炉功率：1KW,采用可控硅连续调温

　　3、可控制升温速度：

　　14~17℃/min,5.5℃/min+0.5℃/min

　　4、克利夫兰开口杯(铜质)内径尺寸：63.5mm×33.6mm

　　5、控制电机220V/3W

　　四、安装及使用

　　1、打开包装箱，按仪器成套及技术文件来检查仪器外表及相关配件，如无损坏或缺失，则按结构图所示安装。

　　2、检查电源接地是否良好。

　　3、打开电源开关，指示灯亮，随后就可以进行试验操作。

　　4、将试样杯用溶剂洗净、烘干，装置于支架上。

　　5、安装温度计，将温度计垂直插入试样杯中，温度计的水银球距杯底约6.5mm，位置在与点火器相对一侧距杯边缘16mm处。

　　6、将试样准备好后，注入试样杯中至标线处，并使试样杯其它部位不沾有沥青。(注：试样加热温度不能超过闪点以下55℃)

　　7、全部装置应置于室内光线较暗且无显著空气流通的地方，并用防风屏三面围护。

　　8、将点火器与可燃气全压力容器(如液化丙烷气或天然气)用软管连接，将点火器转向一侧，试验点火，调试火苗成标准球的形状或直径为4mm±0.8mm的小球形试焰。

　　五、主要特点

　　1、采用特殊的加热炉形式，确保试验的安全性;加热功率连续可调，满足试验的要求。

　　2、仪器设计为台式结构，不锈纲的工作台面和不锈纲的加热炉外壳，美观大方。

　　3、仪器配套齐全，用户只需配上煤气或其它民用可燃气即可进行试验。

　　4、配有火焰熄灭盖，符合燃点试验的要求。
